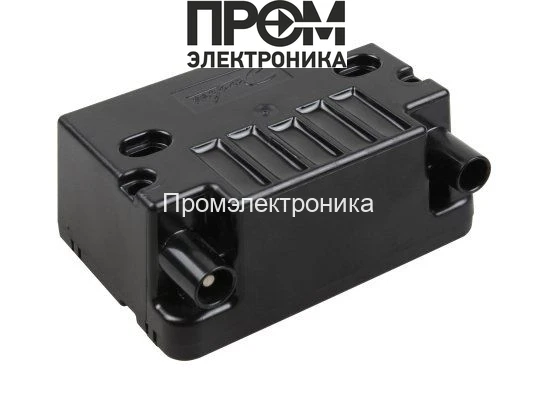

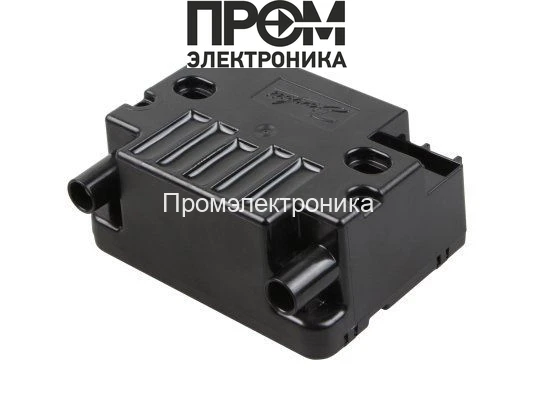

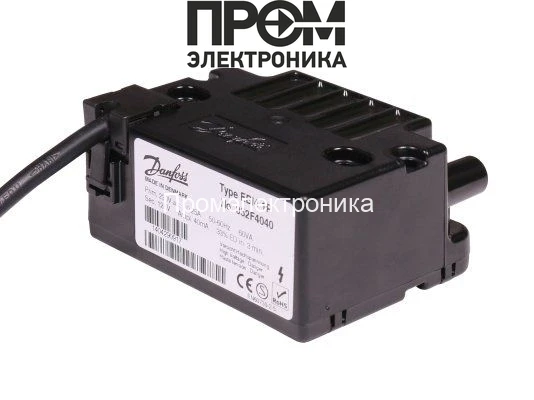

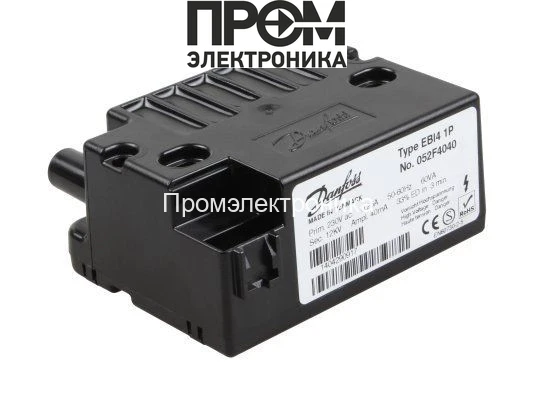

Трансформатор розжига Elco EBI4 1P 052F4040

Трансформатор розжига Elco EBI4 1P 052F4040 — техническое наименование и назначение

Трансформатор розжига Elco EBI4 1P 052F4040 — это электрический преобразователь, предназначенный для формирования высоковольтного импульса розжига в газовых или жидкотопливных горелочных устройствах. Класс изделия — модуль поджига низкоэнергетических горелочных систем; область применения — промышленное и коммерческое отопительное оборудование, горелочные блоки и пусковые устройства. Основная функция — генерация стабильного высокого напряжения поджига для пробоя зазора между электродами и инициирования горения топлива.

Конструктивные особенности и принцип работы

Устройство выполнено по классической схеме однофазного низковольтного трансформатора с повышающей вторичной обмоткой и развязывающей первичной цепью, оптимизированной под работу в режиме прерывистого цикла. На первичной стороне — питание от сети 230 В при частоте 50/60 Гц. Вторичная обмотка сконфигурирована для формирования импульсного высокого напряжения 12 кВ при выходном токе розжига 40 мА.

Принцип генерации поджигового импульса базируется на соотношении витков обмоток (коэффициент трансформации) и импульсной способности сердечника. Ограничение по току и мощности достигается внутренней индуктивностью и сопротивлением обмоток, рассчитанными на потребляемую мощность 60 ВА и ток первичной цепи порядка 0,25 А. Продолжительность включения (ED/DU) 33% указывает на допустимый цикл нагрузки: при типовой периодичности работы трансформатор способен выдерживать 33% времени в активном состоянии без перегрева.

Кабель питания имеет длину 400 мм, обеспечивая физическое соединение с питанием, а выводы поджига реализованы через штекерные разъемы диаметром Ø4 мм, что соответствует промышленным стандартам подсоединения высоковольтных электродов. Класс пылевлагозащиты IP40 указывает на защиту от крупных твердых частиц, но отсутствие полной защиты от струй воды — важный фактор при монтаже в камерах горелки.

Ключевые технические характеристики

• Напряжение поджига 12 кВ: обеспечивает достаточный потенциал для пробоя электрического зазора в диапазоне типичных межэлектродных расстояний 1–5 мм и компенсирует потери на изоляции и утечки в газовой среде.
• Ток поджига 40 мА: ограничивает энергию импульса, минимизируя риск повреждения электродов и контролируя энергию искры для стабильного воспламенения, одновременно учитывая требования по электробезопасности.
• Потребляемая мощность 60 ВА и первичный ток 0,25 А: формируют тепловой профиль обмоток; эти параметры важны при расчёте теплового запаса и выборе способа охлаждения при частых циклах включения.
• ED/DU 33%: регламентирует допустимый режим работы: например, при цикле 60 с трансформатор может работать активно до 20 с, после чего требуется время на охлаждение.
• Частота 50/60 Гц и питание 230 В: обеспечивает совместимость с европейскими и международными электрическими сетями без дополнительных преобразований частоты.
• Штекерные Ø4 мм и длина кабеля 400 мм: облегчают интеграцию в горелочные модули, учитывая требования к минимальной ёмкости и индуктивности линии поджига.
• Класс IP40: указывает на необходимость установки внутри корпуса горелки или защищённого от влаги отсека.

Сценарии эксплуатации и преимущества

Как работает в типичной системе: при подаче команды управления на модуль трансформатор получает питание 230 В, первичная обмотка формирует магнитный поток в сердечнике, вторичная обмотка повышает напряжение до 12 кВ; через штекерную пару энергия передаётся на электрод, где формируется искровой разряд, инициирующий подачу топлива и стабилизацию факела.

• Интеграция в горелочные блоки: подходит для замены штатных модулей розжига при идентичных электрических параметрах и креплении.
• Регулируемая надёжность: ясно заданный ED позволяет прогнозировать долговечность при заданной цикличности включений.
• Совместимость с промышленными интерфейсами: питание и частота соответствуют стандартным контроллерам горелок.
• Удобство монтажа: штекерные разъёмы Ø4 мм упрощают замену кабелей поджига без пайки и специального инструмента.
• Безопасность эксплуатации: ограничение тока и мощностные характеристики снижают вероятность термической перегрузки при корректной установке в соответствии с IP40.

Экспертное заключение

Модель Elco EBI4 1P 052F4040 предназначена для применения в модулях розжига с прерывистыми циклами работы, где требуется 12 кВ при ограниченном токе 40 мА и мощностном лимите 60 ВА. Подходит для систем с частотой 50/60 Гц и питанием 230 В. Ключевые ограничения — класс защиты IP40 и ED 33%, что требует установки в защищённом объёме и соблюдения режима охлаждения при высокой частоте включений. Рекомендуется использовать при типичных межэлектродных зазорах и сценариях розжига, где необходимо сочетание высокой импульсной напряженности и контролируемой энергии искрового разряда.
