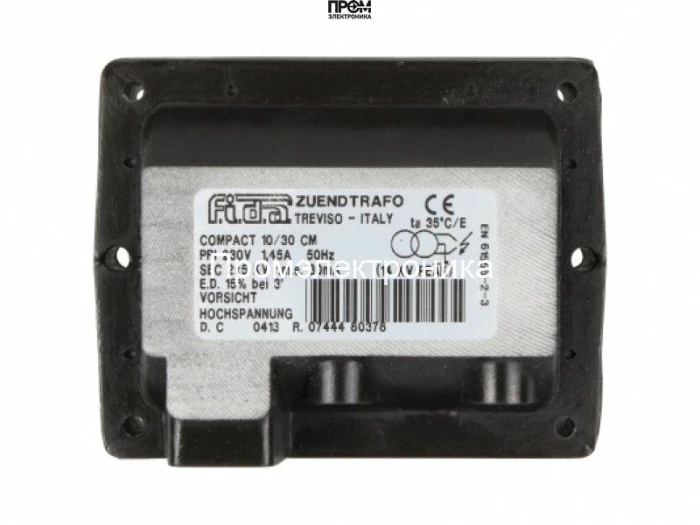

Трансформатор розжига Riello Compact 10/30 CM

Трансформатор розжига Riello Compact 10/30 CM — назначение и область применения

Трансформатор розжига Riello Compact 10/30 CM — это компактный индуктор высокого напряжения класса поджига для горелочных систем и отопительного оборудования. Устройство обеспечивает формирование импульса высокого напряжения для инициации электрической дуги между электродами в камерах сгорания и форсунках. Основная функция — генерация стабильного выходного напряжения 5 кВ при контролируемом токе поджига для надежного инициирования искрового разряда в широком диапазоне эксплуатационных условий.

Конструктивные особенности и принцип работы

Аппарат выполнен как малогабаритный трансформатор высокого напряжения с ферритовым или композитным сердечником и мультивитковой первичной обмоткой, работающей от сети 230 В / 50 Гц. Низковольтная первичная цепь через схему ограничений и фильтрации формирует ток возбуждения ≈ 1.45 А, который при коммутации индуцирует вторичное напряжение порядка 5 кВ.

Принцип работы основан на быстром нарастании напряжения вторичной обмотки и создании напряжённостного градиента на концах высоковольтных выводов. При достижении пробойного напряжения среды образуется искровой канал — электрическая дуга, достаточная для поджига топливно-воздушной смеси. Конструкция предусматривает два выхода высокого напряжения, что упрощает подключение двухэлектродных систем и повышает гибкость схемы розжига.

Электрическая изоляция выполнена с учётом тепловых и диэлектрических нагрузок: термостойкий пластмассовый корпус обеспечивает механическую защиту и поддерживает класс IP44, а внутренние компаунды и пропитки снижают вероятность поверхностного частичного разряда. Цикл работы ED 15% задаёт допустимое соотношение времени активности к периоду и определяет тепловой режим при длительных циклах розжига.

Ключевые технические характеристики

• Выходное напряжение 5 кВ: обеспечивает пробой контактного зазора и формирование устойчивой дуги при типичных расстояниях между электродами до 4–6 мм; влияет на выбор окон и изоляции в монтаже.
• Ток поджига 30 мА: ограничивает энергию импульса и снижает риски повреждения электродов и сопла, при этом достаточен для надёжного воспламенения легковоспламеняющихся и тяжёлых топливных смесей.
• Цикл работы ED 15%: указывает допустимую длительность включения (примерно 3 мин активной работы на 20 мин цикла), критичен для расчёта тепловой нагрузки и выборов радиаторов или вентиляции в монтажном отсеке.
• Питание 230 В, 50 Гц и ток 1.45 А: совместимость с промышленной сетью без дополнительных преобразователей; учитывайте пусковые токи и распределение нагрузки линии.
• Габариты 11.5×8.6×7 см, масса 1.9 кг: компактность облегчает размещение в ограниченных объёмах топочных камер и упрощает обслуживание.
• Класс IP44 и термостойкий корпус: защита от брызг и вторичных частиц пыли, допустим монтаж в корпусах с умеренным режимом влаги; не заменяет полноценную герметизацию при высокой конденсации.
• Штекерные разъёмы 4 мм и два выхода ВН: стандартизированные интерфейсы для быстрого подключения и замены кабелей поджига.

Сценарии эксплуатации и преимущества

Как работает в реальном применении: при подаче питания устройство держит первичную обмотку в рабочем состоянии, система управления горелки инициирует кратковременные импульсы на первичную схему; трансформатор формирует вторичный импульс, который переводит локальную ионизацию газовой среды в устойчивую дугу. Такая последовательность минимизирует ложные срабатывания и сокращает время подготовки к стабильному горению.

• Для обслуживания котлов и горелок: модуль применим в автоматизированных горелочных блоках с частыми цикловыми поджигами и требованием к компактности.
• Для промышленных печей и камер сгорания: обеспечивает воспламенение при ограниченных пространствах установки и при ограниченном доступе к источнику питания.
• Преимущества в эксплуатации: простота монтажа в любом положении, стандартизированные разъёмы, ограниченный ток поджига для защиты сопряжённой аппаратуры, соответствие европейским требованиям по безопасности.

Экспертное заключение

Модель выполняет утилитарную задачу формирования высоковольтного импульса для инициирования искрового разряда в горелочных системах. При параметрах 5 кВ / 30 мА и цикле ED 15% устройство рассчитано на прерывистые циклы розжига с умеренной частотой включений. Рекомендуется для систем с типичными временными интервалами запуска, где требуется компактный корпус, степень защиты IP44 и стандартизированные интерфейсы подключения. Для непрерывных режимов с высокой частотой включений следует проводить расчёт теплового баланса и учитывать необходимость дополнительного охлаждения.
