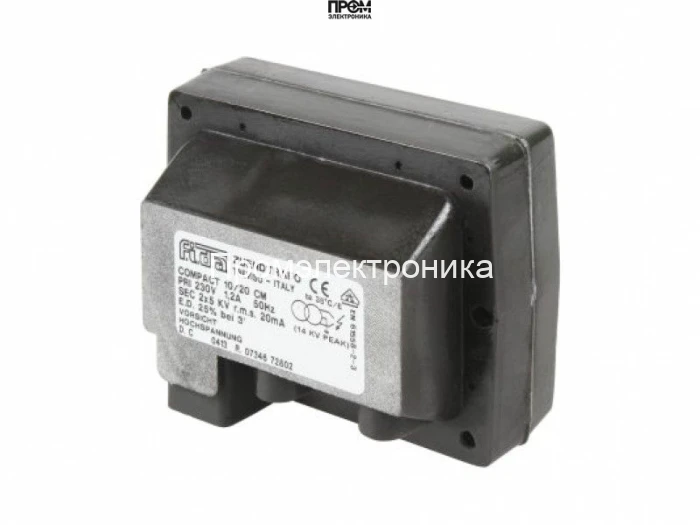

Трансформатор розжига Giersch Compact 10/20 CM 33

Трансформатор розжига Giersch Compact 10/20 CM 33 — назначение и область применения

Данное устройство — атмосферный промышленный трансформатор розжига класса компактов для стационарных горелочных установок. Предназначение — формирование высокого напряжения и тока поджига для создания искрового/коронного разряда на электродах или наконечниках горелки с целью инициации устойчивого горения топлива. Устройство относится к классу вспомогательного пускового оборудования для газовых и жидкотопливных горелок; основная функция — формирование 5 кВ напряжения поджига при 35 мА тока поджига, совместимое с типовыми системами розжига.

Конструктивные особенности и принцип работы

Конструкция основана на ферромагнитном сердечнике с первичной и вторичной обмотками, оптимизированных для импульсной передачи энергии в диапазоне низкой долговременной нагрузки. Первичная обмотка рассчитана на подключение к сети 230 В, 50 Гц, вторичная — на генерацию импульсного или кратковременного высокого напряжения 5 кВ. Внутренние изоляционные зазоры и применение лакокрасочных пропиток снижают вероятность пробоя при повышенной влажности, что в сочетании с корпусом и уровнем защиты IP44 обеспечивает сохранение диэлектрических характеристик в умеренно агрессивной среде.

Физический механизм: при приложении сетевого напряжения через первичную обмотку формируется переменное магнитное поле в сердечнике, что индуцирует во вторичной обмотке высокое напряжение. Для обеспечения устойчивого искрового разряда необходим баланс между напряжением пробоя и зарядовой энергией; номинальные параметры 5 кВ / 35 мА соответствуют энергетическому ассортименту типичных электродов и зазоров до нескольких миллиметров при атмосферном давлении. Продолжительность включённости по циклу нагрузки определена как ED(DU) — 33 %, что отражает тепловой режим сердечника и обмоток при повторяющихся поджиговых импульсах.

Ключевые технические характеристики

• Напряжение поджига 5 кВ: обеспечивает достижение электрического пробоя искрового зазора стандартных горелочных электродов, влияет на максимальную длину междуэлектродного зазора и допустимость загрязнения поверхности изоляции.
• Ток поджига 35 мА: определяет энергию импульса и, следовательно, надежность перехода в устойчивый режим горения при различных составах топлива и давлении в камере сгорания.
• Рабочий ток 1.2 А при 50 Гц: показывает номинальную потребляемую мощность и требования к питающей сети; важно для расчёта предохранителей и проводки.
• ED(DU) — 33 %: указывает на допустимый цикл включения/выключения; при длительном непрерывном использовании требуется организация режима охлаждения или редукция циклов поджига.
• Класс защиты IP44: гарантирует защиту от брызг и ограниченную защиту от проникновения твёрдых частиц, что важно при установке в котельных и подсобных помещениях.
• Габариты 11×6.8×13.1 см и длина кабеля 450 мм: влияют на интеграцию в монтажную коробку и размещение в шкафу управления, упрощая замену в компактных агрегатах.
• Штекерные разъёмы 4 мм: обеспечивают совместимость с распространёнными кабелями поджига, упрощая монтаж и обслуживание.
• Производство: Германия: соответствует европейским производственным стандартам и типовым требованиям по контролю качества для горелочного оборудования.

Сценарии эксплуатации и преимущества

Как работает в реальных условиях: устройство применяется в системах автоматического розжига газовых и дизельных горелок в котельных, промышленных печах и теплообменниках. В обычном сценарии контроллер подачи топлива инициирует подачу напряжения на трансформатор, который формирует искровой разряд на электроде; после детекции огня система переходит в рабочий режим.

• Применение в автоматике котельных: совместимость с типовыми горелочными контроллерами позволяет заменить модуль без перенастройки логики управления.
• Модульное обслуживание: компактные габариты и штекерные соединения упрощают диагностику и замену при ТО.
• Работа при переменных условиях: конструкция рассчитана на кратковременные повторные поджиги в условиях переменного давления и влажности благодаря установленному ED.
• Интеграция в шкафы управления: стандартное крепление и размер позволяют монтировать трансформатор в типовые монтажные ниши.

Экспертное заключение

Трансформатор розжига Giersch Compact 10/20 CM 33 подходит для задач автоматизации поджига в стационарных горелочных системах со средним циклом эксплуатации и необходимостью компактной интеграции. Параметры 5 кВ / 35 мА, ED 33 % и IP44 делают его пригодным для типовых котельных и промышленных печей, где требуются предсказуемые электрические характеристики и совместимость с 230 В сетью. Для проектов с интенсивным непрерывным циклом рекомендуется учитывать ограничение ED и планировать адекватное охлаждение или использование трансформатора с большей длительностью включения.
