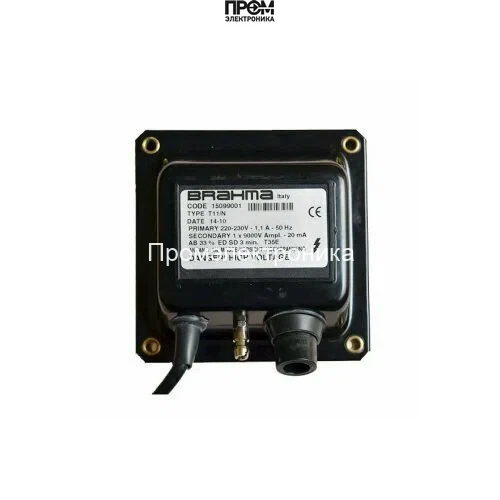

Трансформатор розжига Brahma T11/M 15093001

Трансформатор розжига Brahma T11/M 15093001 — назначение и область применения

Трансформатор розжига Brahma T11/M 15093001 — электромеханическое устройство класса импульсных высоковольтных генераторов для горелочных систем. Это устройство промышленного назначения предназначено для формирования импульсного высокого напряжения порядка 9 кВ на выводе поджига с целью искрового разряда на электроде. Основная функция — инициация воспламенения топливно-воздушной смеси в газовых и жидкотопливных горелках с одним электродом розжига.

Устройство соответствует классу компонентов системы автоматизации горелок и применяется в стационарных отопительных установках, промышленных и коммунально-бытовых горелочных агрегатах, где требуется надежный повторяемый розжиг при сетевом напряжении 230 В.

Конструктивные особенности и принцип работы

Трансформатор собран в металлическом корпусе с эпоксидной заливкой ключевых узлов для электрической изоляции, что уменьшает влияние частичных разрядов и повышает электрическую прочность накопителей. Внутри расположены первичная обмотка, вторичная многовитковая обмотка высокого напряжения и система магнитного сердечника, оптимизированная для импульсного режима работы.

Принцип работы основан на быстром намагничивании сердечника при подаче питающего переменного напряжения 230 В, 50 Гц на первичную обмотку. За счет повышающего соотношения витков достигается выходное импульсное напряжение порядка 9 кВ. Контур рассчитан на кратковременные импульсы при режиме непостоянной нагрузки с коэффициентом нагрузки (ED) 33%, что означает номинальную продолжительность импульса и интервала охлаждения, установленные для предотвращения перегрева обмоток.

Высоковольтный кабель выводится через один выход и фиксируется винтовым разъемом для устойчивого электрического контакта. Конструкция предусматривает меры подавления радиопомех (EMI/RFI): экранирование и фильтрацию первичной цепи, а также аккуратную трассировку проводников, снижающую излучение в полосах телевизионных и радиочастот.

Ключевые технические характеристики

• Выходное напряжение 9 кВ: формирует достаточный потенциал для пробоя воздушного зазора в типичных условиях горелок, обеспечивает устойчивость искрового разряда при влажности воздуха и загрязнениях электрода.
• Питающее напряжение 230 В, частота 50 Гц: совместимость с сетями переменного тока в бытовых и промышленных объектах; при колебаниях сети допускается использование стабилизации на уровне систем управления горелкой.
• Потребляемая мощность 240 ВА, ток 1.1 А: влияет на выбор питающей линии и предохранителей; 240 ВА определяет тепловыделение и расчёт времени работы в режиме 33% ED.
• ED 33% (непостоянный режим): предполагает циклическую работу с коэффициентом включения 0.33 — важно для расчёта теплоотвода и допустимой длительности непрерывного розжига.
• Ток поджига 20 мА: ограничивает силу искрового тока, минимизирует износ электрода и снижает вероятность образования капельного пробоя.
• Длина кабеля питания 550 мм: обеспечивает компактное подключение в модульных сборках; при необходимости применяется удлинение с соблюдением требований экранирования.
• Класс пылевлагозащиты IP00: означает отсутствие герметизации — монтаж обязателен в закрытых от пыли и влаги отсеках или в защищённом кожухе.
• Металлический корпус и эпоксидная изоляция: повышают механическую прочность и электрическую стойкость к частичным разрядам и вибрациям.

Сценарии эксплуатации и преимущества

Как работает трансформатор в типовой системе: контроллер подаёт питание на первичную обмотку, трансформатор генерирует импульс высокого напряжения, искра между электродом и массой инициирует воспламенение смеси. В случае отсутствия розжига контрольная электроника инициирует повторные импульсы в пределах ED-параметров.

Для чего нужен в системах управления горелок: обеспечивает надежный, повторяемый розжиг при сменных условиях подачи топлива и при старте после прерывания. Компактная конструкция упрощает интеграцию в монтажную панель или корпус горелки.

• Конструкция адаптирована под циклический режим с расчетом тепловых характеристик.
• Экранирование и фильтрация снижают помехи в диапазонах TV/Radio.
• Один высоковольтный выход упрощает применение в однопроводных системах розжига.
• Металлический корпус обеспечивает точку крепления и тепловой контакт при монтажах.
• Изоляция эпоксидной массой уменьшает риск коррозии и частичных разрядов в критических узлах.

Экспертное заключение

Трансформатор Brahma T11/M 15093001 предназначен для задач воспламенения в горелочных системах с однопроводным электродом при циклической нагрузке до 33% ED. Модель подходит для интеграции в стационарные промышленные и коммунальные установки, где важны повторяемость искрового розжига и защита от помех. Требования к монтажу: установка в защищённом отсеке из‑за класса IP00, подбор предохранителей и питающих проводников по номинальному току 1.1 А / 240 ВА, соблюдение экранирования HV‑кабеля и заземления корпуса.
