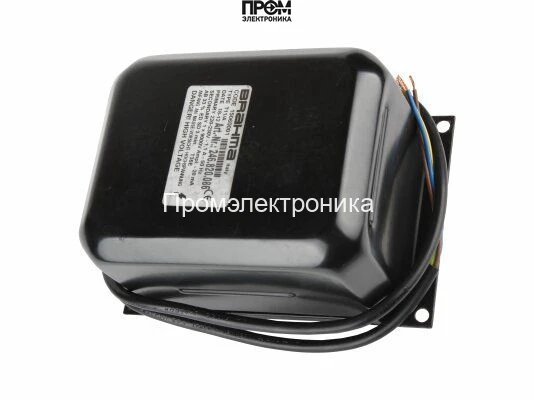

Трансформатор розжига Brahma T11/A 15060001

Трансформатор розжига Brahma T11/A 15060001 — назначение и область применения

Трансформатор предназначен для повышения сетевого напряжения до уровней, необходимых для формирования высоковольтного искрового разряда. Это устройство класса импульсных розжиговых трансформаторов, используемое в узлах поджига газовых и жидкотопливных горелок. Основная функция — формирование стабильного импульса высокого напряжения 9 кВ для инициации воспламенения топлива посредством одного запального электрода.

Конструктивные особенности и принцип работы

Конструкция основана на двухобмоточной схеме: одна первичная и одна вторичная обмотка с магнитопроводом, оптимизированным по потере на гистерезис и вихревые токи. При подаче сетевого напряжения 220 В через первичную обмотку генерируется переменное магнитное поле в сердечнике, которое индуцирует во вторичной обмотке высокое напряжение с коэффициентом трансформации, обеспечивающим выходные 9 кВ.

Для обеспечения импульсного режима применяется метод управления нагрузкой и тепловой разгрузки, соответствующий заявленному циклу работы ED 33%. Эпоксидная изоляция вторичной обмотки снижает риск частичных разрядов вблизи выводов. Металлический корпус выполняет роль экрана для уменьшения электромагнитных помех (EMI), а наличие заземляющего контакта на вторичной обмотке обеспечивает контроль за токами утечки и безопасную развязку от корпуса.

Понижение помех достигается за счет экранирования и оптимизации геометрии вывода HV, минимизации длины свободного провода и применения штекерного разъема 6.3 мм для высоковольтного кабеля. Конструктивно реализованы меры по снижению индуктивных и емкостных связей, влияющих на форму импульса и амплитуду выходного напряжения.

Ключевые технические характеристики

• Входное напряжение 220 В, частота 50 Гц: обеспечивает совместимость с промышленной сетью и стабильность синхронного магнитного возбуждения.
• Выходное напряжение 9 кВ: достаточное для преодоления пробойного напряжения воздушного зазора и инициирования искрового разряда при стандартных зазорах электрода.
• Потребляемая мощность 240 ВА и ток 1.1 А: определяют электрическую нагрузку на сеть и требования к предохранительной защите и проводке.
• Ток поджига 20 мА: характеризует токовую энергию искрового импульса, влияющую на надежность поджига и скорость воспламенения.
• Цикл работы 33% (ED): указывает на необходимость обеспечения адекватного охлаждения и периода отдыха при длительных сериях включений.
• Эпоксидная изоляция и корпус из коррозионностойкого металла: повышают долговечность в условиях агрессивных сред и уменьшают риск развода электрических разрядов.
• Длина кабеля питания 550 мм и штекер 6.3 мм: упрощают монтаж и замену без дополнительных переходников.

Сценарии эксплуатации и преимущества

Применение — встроенные узлы розжига промышленных и котельных горелок с одним запальным электродом. Используется в системах, где критичны повторяемость поджига и электромагнитная совместимость с радиоэлектронным оборудованием.

• Простота монтажа: стандартизированные разъемы и компактные габариты облегчают интеграцию в существующие панели управления.
• Контролируемый импульс высокого напряжения: снижает вероятность ложных поджигов и уменьшает время до стабильного пламени.
• Защита от радиопомех: уменьшает риск влияния на управляющую электронику и внешние радиоприемники.
• Эпоксидная изоляция: повышает стойкость к частичным разрядным процессам и микропроявлениям деградации изоляции.

Экспертное заключение

Трансформатор Brahma T11/A 15060001 рационален для узлов поджига с единичным электродом, где требуются повторяемые импульсы 9 кВ при ограниченном цикле работы. При проектировании системы следует учитывать ED 33%, тепловой режим и требования к EMI-фильтрации. Рекомендован для интеграции в промышленные и отопительные установки с типовой нагрузкой по мощности и частоте работы.
