Трансформатор розжига Brahma T11/R 15111001

Трансформатор розжига Brahma T11/R 15111001 — назначение и область применения

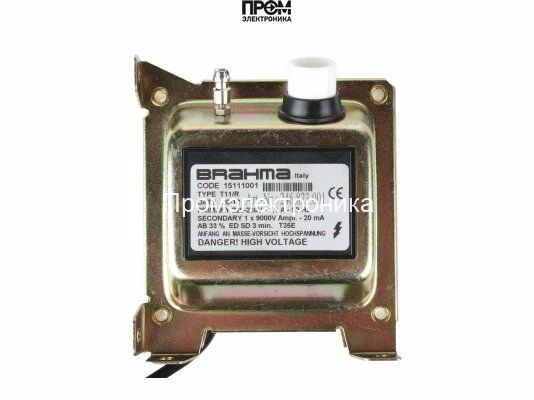

Трансформатор розжига Brahma T11/R 15111001 — это специализированный электромагнитный модуль для формирования импульсного высокого напряжения, используемый в системах поджига газовых и жидкотопливных горелок. Отнесён к классу трансформаторов поджига низковольтных контроллеров горелочного оборудования; основная функция — надёжное генерирование 9 кВ на вторичной стороне для инициирования электрического разряда в искровых электродах.

Конструктивные особенности и принцип работы

Устройство представляет собой однообмоточный высоковольтный трансформатор с первичной обмоткой, рассчитанной на питание от сети переменного тока 220 В, и одной вторичной обмоткой, выход которой выведен на кабель поджига через штекерный разъём 6.3 мм. Электромагнитный сердечник и обмотки размещены в металлическом корпусе с крышками, что обеспечивает механическую защиту и экранирование от электромагнитных излучений.

Изоляция выполнена с применением эпоксидной смолы, что уменьшает риск частичных разрядов и повышает стойкость к вибрациям и термоударам. Принцип работы базируется на накоплении энергии в первичной обмотке при подаче сети и резком переключении тока через управляющую схему горелки, что формирует высоковольтный импульс на вторичной обмотке. За счёт соотношения витков и индуктивных параметров достигается требуемое напряжение 9 кВ при выходном токе порядка 20 мА, достаточном для пробоя газовой прослойки при нормированных зазорах электродов.

Конструктивно предусмотрена клемма заземления на вторичной обмотке для обеспечения контролируемого возврата тока и снижения рисков неконтролируемых искрений. Металлический корпус, обработанный антикоррозионным покрытием, и установка фильтрующих элементов в цепи питания снижают помехи в радиодиапазоне, минимизируя влияние на ТВ/радиоприём.

Ключевые технические характеристики

• Напряжение поджига — 9 кВ: достаточный амплитудный уровень для формирования искрового разряда при стандартных зазорах электродов; влияет на надёжность поджига при изменениях состава и давления топлива.
• Потребляемая мощность — 240 ВА: определяет тепловые потери и требования к питающей цепи; при длительных циклах работы необходим расчёт рассеивания тепла и защиты от перегрузок.
• Входное напряжение — 220 В, частота 50 Гц: совместимость с сетями питания промышленной и бытовой инфраструктуры; требует корректной коммутации и предохранительной аппаратуры.
• Ток поджига — 20 мА: минимальный рабочий ток, формирующий устойчивую искру; влияет на износ электродов и требования к электромагнитной совместимости.
• Продолжительность работы ED 33%: определяет допустимый режим включения (например, 10 с включено / 20 с выключено) и влияет на теплоотвод; при повышенных циклах необходима дополнительная вентиляция или снижение нагрузки.
• Класс пылевлагозащиты — IP00: отсутствие специфической защиты от проникновения пыли/влаги; монтаж должен предусматривать защитную оболочку в агрессивной среде.
• Длина кабеля питания — 550 мм и штекер 6.3 мм: параметры подключения и удобство монтажа; штекерный разъём упрощает замену и сервис.
• Корпус и изоляция: металлический корпус с эпоксидной заливкой повышает механическую прочность и электрическую диэлектрическую стойкость.

Сценарии эксплуатации и преимущества

Как работает в реальном применении: при старте горелочного цикла управляющий блок подаёт питание на первичную обмотку, формирует серию импульсов; трансформатор повышает напряжение, обеспечивая пробой в искровом промежутке и инициирование пламени. Для чего нужен: обеспечивает детерминированный поджиг в условиях переменного давления и влажности, снижает время старта и количество пропусков розжига.

• Прямые замены в сервисах отопительного и промышленного горелочного оборудования благодаря стандартным креплениям и разъёмам.
• Снижение радиопомех за счёт металлического экранирования и конструкции обмоток.
• Простота монтажа и обслуживания: штекерный вывод кабеля поджига и доступ к клеммам.
• Устойчивость к механическим воздействиям при условии корректного климатического размещения (IP00 требует защиты от влаги).

Экспертное заключение

Модель Brahma T11/R 15111001 предназначена для применений с прерывистым циклом работы до ED 33%, где требуется воспламенение топливной смеси через искровой поджиг при стандартных бытовых и промышленных сетях 220 В 50 Гц. Рекомендуется для монтажей с контролируемым микроклиматом и организованным теплоотводом. При проектировании систем поджига необходимо учитывать IP00 и требования к заземлению для обеспечения электробезопасности и долговечности.
