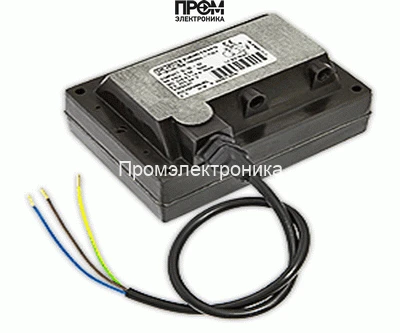

Трансформатор розжига Riello Compact 12/35 - 33

Трансформатор розжига Riello Compact 12/35 - 33 — техническое назначение

Данное устройство представляет собой промышленный трансформатор розжига для систем газовых и жидкотопливных горелок. Класс изделия — силовой импульсный/ситуационно-импульсный компонент модульной системы поджига, предназначенный для формирования устойчивой искры и переброса энергоимпульса на электрод поджига. Область применения: стационарные котельные, промышленные горелочные агрегаты, отопительные установки и сервисные станции, где требуется компактный профиль и совместимость с серией Riello.

Конструктивные особенности и принцип работы

Конструктивно трансформатор выполнен по схеме с высоковольтной вторичной обмоткой, намотанной на ферритно-стальной магнитопровод с оптимизированным воздушным зазором для контроля индуктивности и собственного резонанса. Первичная обмотка рассчитана на сеть 230 В при частоте 50 Гц, что обеспечивает согласование с европейскими питающими сетями без дополнительных средств преобразования.

Принцип образования искрового разряда основан на накоплении и быстром высвобождении энергии в высоковольтной обмотке: при возбуждении первичной обмотки через магнитный сердечник индуктивно формируется импульс до 6 кВ на вторичной стороне. Энергетические параметры и форма импульса определяются индуктивностью обмоток, внутренним сопротивлением и временем подпитки, что напрямую влияет на энергию искры и вероятность надежного поджига. Тактовый режим работы характеризуется параметром ED (duty cycle) — в данной модели 33%, что указывает на максимальную продолжительность непрерывной нагрузки в рабочих циклах и задаёт требования к тепловому расчёту и теплоотводу.

Материалы изоляции и конструкция наружного корпуса обеспечивают класс защиты IP44, что предполагает защиту от брызг и крупных инородных тел; при этом внутренняя развязка обмоток и расстояния по изоляции рассчитаны на предотвращение коронного разряда и пробоя при номинальном выходном напряжении. Штекерные разъёмы диаметром 4 мм оптимизированы под стандартные высоковольтные наконечники горелочных электродов; длина силового кабеля 420 мм обеспечивает монтажную гибкость внутри шкафов управления.

Ключевые технические характеристики

• Напряжение поджига 6 кВ: формирует искровой разряд с энергией, достаточной для преодоления нормальных зазоров электродов и условий образования плазменного канала при возгорании топлива; влияет на допустимый зазор и положение электродов по отношению к соплу.
• Сила тока 2.3 А (первичная): определяет тепловую нагрузку первичной обмотки и требования к проводке питания; при длительной работе на 33% ED необходим монтаж с учётом допустимого нагрева кабеля и мест крепления.
• Ток поджига 35 мА (вторичный): характеризует пиковую величину разрядного импульса, влияющую на стабильность поджига в условиях загрязнённых форсунок и влажного воздуха.
• Частота питания 50 Гц: обеспечивает совместимость с промышленными системами без дополнительной частотной стабилизации; форма питающего сигнала влияет на реактивную составляющую и перегрузочные характеристики.
• Продолжительность работы ED 33%: задаёт максимальное соотношение времени включения к циклу и служит ограничением для долговременных режимов; в системах с высокой цикличностью рекомендуется выдерживать интервалы охлаждения.
• Габариты 13.6x9.6x8 см: компактный форм-фактор упрощает интеграцию в ограниченные монтажные ниши и облегчает замену в существующих блоках управления.
• Длина кабеля электропитания 420 мм и штекер 4 мм: упрощают электрическое подключение и взаимозаменяемость с типовыми аксессуарами горелочной техники.
• Класс защиты IP44: снижает риск повреждения при конденсации и брызгах, но требует размещения вне зоны прямого попадания струй и агрессивных сред для сохранения диэлектрических свойств изоляции.

Сценарии эксплуатации и преимущества

Типовые сценарии: 1) стационарные котлы малой и средней мощности, где требуется периодический розжиг; 2) резервные горелочные установки с ограниченным пространством обслуживания; 3) сервисное обслуживание и замена модулей в агрегатах Riello и совместимых системах.

• Гарантированная совместимость: конструкция и электрические параметры соответствуют требованиям серии Riello, что упрощает интеграцию и замену в полевых условиях.
• Тепловая предсказуемость: заданный ED позволяет инженеру рассчитать циклическую нагрузку и систему охлаждения шасси.
• Электрическая безопасность: продуманная изоляция и избирательные габариты разрядных соединений минимизируют риск пробоя и переходных помех в системе управления.
• Монтажная адаптивность: компактные размеры и стандартные штекеры ускоряют обслуживание и замену без необходимости переделки электрощита.

Экспертное заключение

Трансформатор розжига Riello Compact 12/35 - 33 предназначен для задач с циклическими режимами поджига, где ключевыми факторами являются энергоимпульсная характеристика (6 кВ, 35 мА), ограничение по ED (33%) и компактный форм-фактор. Подходит для интеграции в котельные установки, сервисных замен и промышленных горелочных модулей с питанием 230 В/50 Гц. При проектировании системы следует учитывать тепловые паузы, расстояния по изоляции и режимы эксплуатации для сохранения электрической прочности и надёжности в условиях эксплуатации.
