Трансформатор розжига Kromschroder TGI7,5-12/100W

Трансформатор розжига Kromschroder TGI7,5-12/100W — техническое назначение

Трансформатор розжига Kromschroder TGI7,5-12/100W — это специализированный электромагнитный преобразователь напряжения класса устройств для систем воспламенения топлива. Предназначен для формирования высоковольтных импульсов, необходимых для создания электрической искры в горелочных камерах и камерах сгорания. Основная функция — преобразование сети 230 В переменного тока в импульсное высокое напряжение порядка 7,5 кВ, обеспечивающее надёжный поджиг газовых и жидкотопливных горелок в промышленной и коммунально-бытовой автоматике.

Конструктивные особенности и принцип работы

По конструкции модель соответствует классическим схемам трансформаторов розжига: первичная обмотка рассчитана на питание от сети 230 В, вторичная — на формирование высокой разрядной энергии при малом токе вторичной цепи. Внутри корпуса применён магнитопроницаемый сердечник, оптимизированный по индуктивности и потере на гистерезис для поддержания требуемой амплитуды импульса при рабочей частоте включений.

Принцип работы базируется на аккумулировании энергии в первичной обмотке и её быстрым переносом на вторичную через магнитное поле сердечника. При коммутации первичной цепи формируется ускоряющий фронт напряжения на вторичной обмотке; высокая крутизна фронта и амплитуда создают электрическое поле, достаточное для пробоя промежутка между электродами свечи розжига. При этом ток вторичной цепи ограничен величиной 12 мА, что снижает эрозию электрода и тепловую нагрузку на узел розжига.

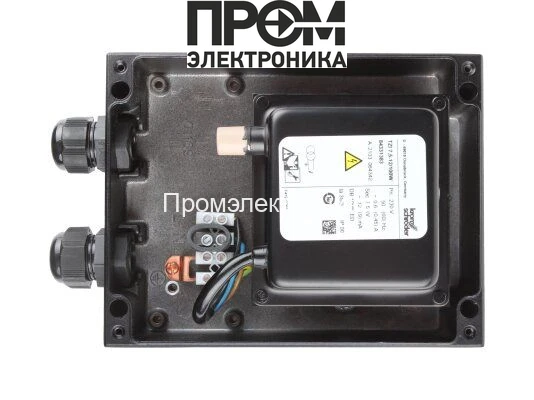

Конструкция обеспечивает рабочий цикл ED 100%, что подразумевает возможность длительной эксплуатации без схемных ограничений по времени включения. Корпус и компоновка рассчитаны на монтаж в шкафах автоматики и непосредственном соседстве с горелочными агрегатами; наличие кабеля питания длиной 410 мм и возможность ориентировать кабельный ввод упрощают интеграцию в существующие системы.

Ключевые технические характеристики

• Напряжение поджига 7,5 кВ: обеспечивает устойчивую электрическую прочность пробоя межэлектродного зазора при стандартных зазорах свечи, снижая вероятность ложных пропусков розжига при вариациях давления и состава топлива.
• Мощность 100 Вт: определяет энергоёмкость первичной цепи и влияет на скорость восстановления рабочего напряжения между импульсами; 100 Вт обеспечивает стабильную амплитуду при частом цикле включений.
• Ток первичной цепи 0,6 А: влияет на тепловую нагрузку и требования к питающей линии; значение 0,6 А позволяет подключать устройство к стандартным линиям 230 В без обязательного увеличения сечения проводников в типичных установках.
• Ток поджига 12 мА: ограниченный вторичный ток минимизирует эрозионное разрушение контактов и электродов свечи, увеличивая ресурс розжига при многократных циклах срабатывания.
• Продолжительность работы ED 100%: трансформатор допускает непрерывную работу без временных ограничений на включение, что критично для систем с частыми циклами розжига и длительным удержанием пламени.
• Габариты 14×9.5×18 см и вес 3,5 кг: компактная механическая компоновка облегчает размещение в шкафах управления и на монтажных панелях при сохранении требуемой теплоотдачи.
• Длина кабеля питания 410 мм: обеспечивает стандартный запас для прямого подключения; при необходимости целесообразна прокладка дополнительного удлинителя с учётом помехозащищённости.
• Класс пылевлагозащиты IP20: указывает на необходимость установки в защищённом шкафу или в среде без повышенной влажности и наличия частиц пыли; для открытых наружных применений требуется дополнительная защита или шкаф с соответствующим рейтингом IP.

Сценарии эксплуатации и преимущества

Как работает устройство в реальных условиях? Трансформатор включается по команде автоматики розжига: при подаче питания и команде на импульс формируется серия высоковольтных разрядов, инициирующих поджиг горелочного топливного потока. Подключается в цепь между контроллером розжига и электродами свечи; совместим с типовыми схемами автоматического и ручного пуска горелок.

• Интеграция в шкафы автоматики: компактность и монтажные отверстия позволяют фиксировать модуль внутри стандартных распределительных панелей.
• Промышленные и коммунально-бытовые горелки: подходит для малых и средних котельных, промышленных отопительных агрегатов и агрегатов подготовки пара, где требуется стабильный многократный розжиг.
• Работа при интенсивной цикличности: благодаря ED 100% трансформатор пригоден для систем с частыми попытками розжига без перегрева и деградации параметров.
• Снижение износа свечей: ограничение вторичного тока до 12 мА уменьшает эрозию и продлевает интервал сервисного обслуживания электроагрегатов розжига.

Экспертное заключение

Технически модель Kromschroder TGI7,5-12/100W предназначена для задач, где требуется воспроизводимый и частый поджиг при ограничениях по габаритам и тепловой нагрузке. Подходит для эксплуатации в защищённой среде (рекомендован монтаж в шкафу из‑за класса защиты IP20), в системах с требованием непрерывной готовности благодаря ED 100%. Рекомендуется для интеграторов систем отопления и операторов котельных, которым важна стабильность амплитуды импульса (7,5 кВ) и контроль вторичного тока (12 мА) для увеличения ресурса свечей и снижения эксплуатационных расходов.
