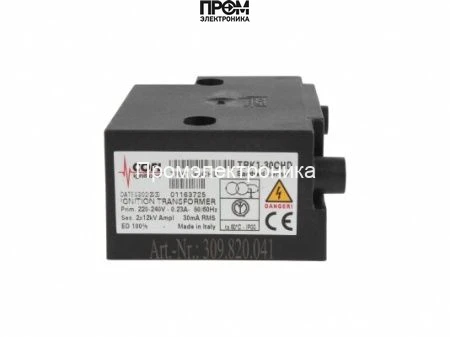

Трансформатор розжига Cofi TRK1-30CHD

Трансформатор розжига Cofi TRK1-30CHD — полное техническое наименование и назначение

Трансформатор розжига Cofi TRK1-30CHD представляет собой стационарный высоковольтный преобразователь класса поджига горелок и пилотных свечей. Это устройство класса "трансформатор импульсного/сетевого поджига", предназначенное для преобразования низкого сетевого напряжения в высокое напряжение, необходимое для электрического пробоя и образования искрового разряда. Основная функция: генерировать стабильный высоковольтный импульс напряжением порядка 12 кВ при токе вторичной цепи до 30 мА для уверенного воспламенения топливовоздушной смеси.

Конструктивные особенности и принцип работы

Конструкция основана на классической схеме повышающего трансформатора с разделёнными обмотками первичной и вторичной цепей и ферритно-листовым магнитопроводом или набором ламинированных пластин, обеспечивающим минимальные потери. На первичной стороне трансформатор рассчитан на питание от сети 220–240 В; первичный ток при номинальной нагрузке указан как 0,23 А, что определяет тепловую и коммутационную нагрузку источника питания и необходимость корректного подбора предохранителей и проводников.

Принцип работы строится на электромагнитной индукции: при приложении переменного напряжения первичная обмотка создаёт переменный магнитный поток, который индуцирует во вторичной обмотке высокое напряжение, пропорциональное коэффициенту превращения витков. Для обеспечения устойчивого искрообразования вторичная обмотка рассчитана на выдерживание высоких электрических напряжений и разделена изоляционными слоями с контролируемой длинной утечки и собственной распределительной ёмкостью. При образовании искрового разряда через кабель поджига и электрод формируется ток вторичной цепи, ограниченный конструкцией, номиналом 30 мА, что снижает энергетику дуги до безопасного уровня при достаточной надёжности розжига.

Маркировка ED 100 % означает пригодность к длительной непрерывной эксплуатации при допустимой температуре окружающей среды и обеспечении теплоотвода; фактически это указывает на режим работы без принудительных пауз, при условии соблюдения требований по вентиляции. Класс защиты IP00 указывает на отсутствие специального герметичного корпуса от пыли и влаги, поэтому монтаж должен осуществляться внутри защищённых электрических отсеков.

Ключевые технические характеристики

• Напряжение поджига 12 кВ: обеспечивает формирование электрического поля достаточной амплитуды для пробоя воздушного промежутка порядка нескольких миллиметров; влияет на допустимую длину наконечников и сопротивление кабеля поджига.
• Ток поджига 30 мА: ограничивает энергию искрового импульса, снижая риск повреждения электродов и кабельной изоляции при сохранении надёжности воспламенения.
• Сила тока первичной цепи 0,23 А: определяет тепловые потери в первичной обмотке и требования к проводке и защитным устройствам в цепи питания.
• ED (DU) 100 %: допускает непрерывную работу под нагрузкой, что важно для промышленных котлов и систем с частыми и длительными циклами розжига.
• Класс пылевлагозащиты IP00: подразумевает монтаж в защищённых корпусах или электрощитах; при наружной установке требуется дополнительная защита от загрязнений и влаги.
• Штекерные разъёмы Ø4 мм: обеспечивают стандартизированное электрическое соединение с кабелями поджига, снижают контактное сопротивление и упрощают замену/ремонт.
• Габариты 7.2×4.2×4.47 см и вес 0.16 кг: компактный форм-фактор облегчает интеграцию в ограниченные монтажные отсеки и снижает механические нагрузки на крепления.
• Страна изготовитель — Италия: указывает на соответствие европейским нормам проектирования и сборки в рамках категории компонентов для горелочной техники.

Сценарии эксплуатации и преимущества

Как работает устройство в типичных сценариях? Для газовых и дизельных горелок трансформатор подключается последовательно с кабелем поджига и электродом. При подаче питания формируется высоковольтный потенциал на кабеле, создающий искру на электроде, которая инициирует воспламенение топливовоздушной смеси. Для чего нужен этот элемент в системе? Он реализует безопасную гальваническую развязку между сетью и искровым промежутком и обеспечивает энергии, достаточной для надёжного розжига при варьирующемся давлении и составе смеси.

• Непрерывная эксплуатация: ED100% позволяет использовать трансформатор в промышленной печной и котельной технике без частых простоев.
• Компактность: облегчённая интеграция в модули управления горелками и панели автоматики.
• Стандартизированные соединения Ø4 мм: ускоряют сервисные операции и снижают время простоя.
• Ограниченный вторичный ток 30 мА: минимизирует эрозию электродов и уменьшает вероятность повреждения изоляции при повторных разрядах.
• Соответствие отраслевым практикам: конструкция и параметры позволяют применить трансформатор в системах с требованием повторяемого и прогнозируемого поведения при запуске.

Экспертное заключение

Трансформатор Cofi TRK1-30CHD предназначен для задач, где требуется компактный высоковольтный источник с ограниченным вторичным током и допущением к длительной нагрузке. Рекомендован для применения в стационарных горелочных системах и отопительном оборудовании при условии монтажа в защищённом корпусе ввиду класса защиты IP00. При проектировании систем учитывайте параметры 12 кВ / 30 мА / 0,23 А и обеспечьте надёжный теплоотвод и электрическую защиту первичной линии для соответствия длительным циклам эксплуатации.
