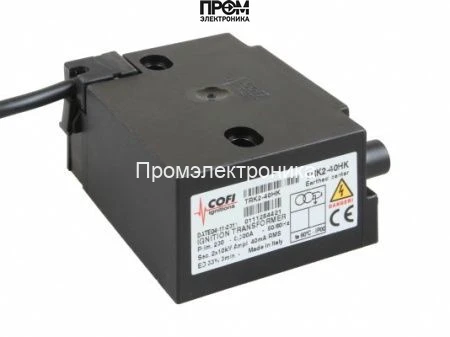

Трансформатор розжига Cofi TRK2-40HK

Полное техническое наименование и назначение

Трансформатор розжига Cofi TRK2-40HK — это специализированный импульсный источник высокого напряжения класса трансформаторов поджига для горелочных и пилотных систем. Основная функция — формирование стабильного высоковольтного импульса до 10 кВ для инициирования искрового разряда в узлах воспламенения топлива. Принадлежит к категории модулей поджига с фиксированным рабочим циклом и предназначен для промышленного и коммунально-бытового оборудования, где требуется простая интеграция и повторяемая генерация искровых импульсов.

Конструктивные особенности и принцип работы

Устройство выполнено как двухобмоточный трансформатор с электромеханической развязкой первичной и вторичной цепей. На первичной стороне — линейная сеть 230 В, ограничевающая ток 0.3 А, через управляющий коммутатор формируется серия коротких нагрузочных импульсов. Вторичная обмотка имеет высокое число витков и повышенную изоляцию для обеспечения холостого напряжения 10 кВ и рабочего тока поджига 40 мА.

Энергетический процесс поджига реализуется через накопление и быстрое разрядное перенапряжение на зазоре электрода: при подаче импульса возникает искровой разряд, достаточный для ионизации воздушного промежутка и инициирования пламени. Конструкция учитывает эффекты короны и частичного разряда: выбор материала изоляции и расстояний между обмотками снижает вероятность пробоя при длительной эксплуатации. Так как класс защиты IP00, корпус не обеспечивает защиту от пыли и влаги — требуется монтаж в защищённом отсеке или выполнение наружной герметизации.

Ключевые технические характеристики

• Напряжение поджига 10 кВ: обеспечивает запас по напряжению для стабильного пробоя типичных искровых зазоров до нескольких миллиметров с учётом падения на кабеле и контактных сопротивлений.
• Ток поджига 40 мА: ограничивает энергию разряда, снижая эрозию электродов и тепловую нагрузку на узел поджига, при этом поддерживая надёжное воспламенение газов и смесей с высокой энергией активации.
• Сила тока первичной 0.3 А при 230 В: определяет потребление сети и требования к предохранителям; при коммутационных импульсах обеспечивает необходимую отдачу вторичной обмотки без перегрузки сети.
• Продолжительность работы ED 33%: рабочий цикл указывает на допустимый режим повторно-коротких импульсов (например, 10 с включения/20 с паузы) — важно при проектировании программ управления и вентиляции отсека.
• Габариты 7.2x4.2x4.47 см и вес 0.3 кг: компактность облегчает монтаж в ограниченных пространствах; малая масса снижает механические нагрузки на крепления.
• Штекерные разъёмы Ø4 мм и длина кабеля питания 400 мм: упрощают подключение стандартными кабелями поджига, но увеличивают важность контроля контактного сопротивления и экранирования в условиях электромагнитных помех.
• Класс пылевлагозащиты IP00: требует размещения в сухой зоне или применение дополнительной защиты от агрессивной среды.

Сценарии эксплуатации и преимущества

Для чего нужен и как работает: трансформатор используется в газовых и жидкотопливных горелках, пилотных поджигателях котлов и печей, а также в сервисных узлах генерации искры при диагностике систем сжигания. При включении управления контроллер формирует импульс, первичная обмотка преобразует сетевую энергию в съемный заряд, вторичная выдаёт высоковольтный импульс через штекерный кабель на электрод — возникает искра и воспламенение.

• Совместимость с типовыми системами поджига и простота интеграции благодаря стандартным штекерам Ø4 мм.
• Контролируемая энергия разряда уменьшает износ электродов и необходимость частого технического обслуживания.
• Компактность и низкая масса упрощают монтаж в ограниченных монтажных нишах.
• Явная спецификация ED позволяет проектировать поведенческую логику контроллера без риска теплового перегрева.
• Итальянское производство предполагает применение промышленных стандартов изоляции и контроля качества на этапе намотки и пропитки обмоток.

Экспертное заключение

Трансформатор Cofi TRK2-40HK предназначен для повторяющихся импульсных режимов поджига с ограничением энергий и средними требованиями к частоте включений. Рекомендуется для систем, где критично удержание тока поджига на уровне десятков миллиампер и где монтаж возможен в сухом отсеке. Не подходит для эксплуатации в условиях повышенной влажности без дополнительной защиты. С учётом характеристик устройство оптимально для сервисных блоков котлов, промышленных горелок малой и средней мощности, где важна предсказуемость искрового пробоя и минимизация эрозии электродов.
