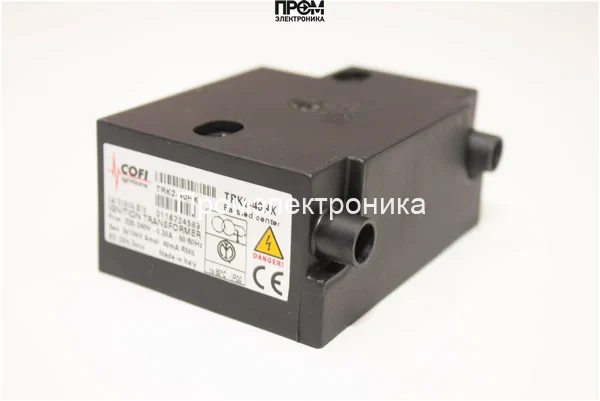

Трансформатор розжига Cofi TRK2-40HK с кабелем

Трансформатор розжига Cofi TRK2-40HK с кабелем — техническое назначение

Трансформатор розжига Cofi TRK2-40HK представляет собой специализированный импульсный высоковольтный преобразователь для организации искрового поджига в жидкотопливных горелочных системах. Класс устройства — модуль прерывистого высокого напряжения с предназначением для интеграции в котельные и горелочные блоки различных производителей. Основная функция — генерация воспламеняющей электрической дуги на запальных электродах путём формирования импульса высокого напряжения.

Конструктивные особенности и принцип работы

Устройство выполнено по классической схеме трансформатора с разделёнными первичной и вторичной обмотками на магнитопроводе с низкой остаточной индукцией. На первичную обмотку подаётся сетевое напряжение 230 В, 50/60 Гц, через цепи антирезонансной развязки и защитные элементы. Вторая обмотка обеспечивает выходное напряжение порядка 10 кВ при токе поджига 40 мА. Высокое напряжение формируется за счёт соотношения витков и магнитной проницаемости сердечника, а также управляющих импульсов схемы коммутации.

Изоляция выполнена с расчётом на диэлектрическое напряжение, превышающее амплитуду рабочего импульса, что минимизирует риск пробоя между витками и на корпус. Для передачи высоковольтных импульсов используются штекерные соединения Ø4 мм, а питание подаётся посредством кабеля длиной 400 мм. Изделие рассчитано на непостоянный режим работы с параметром эксплуатации ED 33%, что означает номинальную продолжительность включения не более одной трети от циклического времени для обеспечения допустимого теплового режима обмоток и изоляции.

Ключевые технические характеристики

• Выходное напряжение 10 кВ: обеспечивает пробой воздушного зазора на запальных электродах и стабильную формировку электрической дуги при нормальных зазорах и влажности.
• Ток поджига 40 мА: ограничивает энергию дугового разряда, снижая эрозию электродов и тепловую нагрузку на обмотки.
• Сетевой ток 0.3 А: определяет нагрузку на питание и позволяет рассчитывать сечение питающего кабеля и автомат защиты.
• ED 33% (непостоянный режим): задаёт допустимый режим работы для теплового расчёта — циклическая эксплуатация с обязательными паузами для охлаждения.
• Класс пылевлагозащиты IP00: отсутствие герметизации требует размещения в защищённом объёме корпуса горелки или котла и учёта факторов коррозии и конденсата.
• Штекер Ø4 мм и кабель 400 мм: упрощают монтаж, обеспечивают стандартизированное соединение с электродами и минимизируют переходные сопротивления.

Сценарии эксплуатации и преимущества

Сценарии: интеграция в промышленные и отопительные горелки для периодического розжига топлива, использование в сервисных панелях при ремонте модулей поджига, замена штатных трансформаторов в конструкциях со сходными электрическими параметрами. Трансформатор эксплуатируется в системах с контролем пламени и автоматикой безопасности, где требуется точное воспроизведение поджигового импульса.

• Компактность: упрощает монтаж в ограниченном пространстве монтажного отсека.
• Защита от короткого замыкания: минимизирует риски повреждения при контакте высоковольтных выводов с корпусом или другими элементами.
• Высокая электро- и теплоизоляция: увеличивает долговечность при циклическом нагреве.
• Монтаж в любом положении: расширяет варианты установки в агрегате.

Экспертное заключение

По конструктивным и электротехническим характеристикам этот трансформатор предназначен для прерывистых режимов розжига с умеренной частотой срабатываний. Он подходит для задач обеспечения стабильного искрового поджига при ограниченных монтажных размерах и в системах с контролем пламени. Требования к размещению: монтаж внутри защищённого от влаги объёма, учёт параметра ED 33% при расчётах ресурса и тепловой нагрузки, подключение через штатные штекеры Ø4 мм и заземление. Для приложений с длительным режимом работы рекомендуется рассматривать трансформаторы с более высоким ED или системой активного охлаждения.
