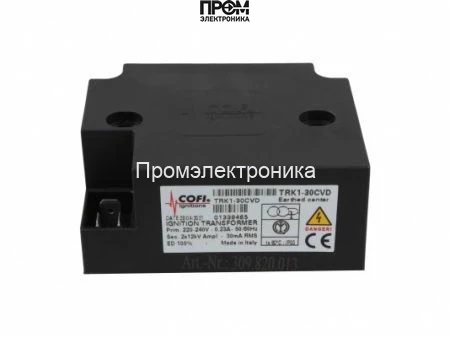

Трансформатор розжига Cofi TRK1-30CVD

Трансформатор розжига Cofi TRK1-30CVD — техническое наименование и назначение

Трансформатор розжига Cofi TRK1-30CVD представляет собой специализированный высоковольтный шаговый трансформатор для систем газовых и жидкотопливных горелок. Это устройство класса «трансформатор поджига» применяют в автоматизированных горелочных модулях для формирования коротких высоковольтных импульсов, задача которых — инициировать электрический разряд между электродами или электродом и корпусом с целью воспламенения топливовоздушной смеси. Основная функция — генерация стабильного поджига 12 кВ при токе поджига 30 мА и обеспечение работы в режимах непрерывной эксплуатации (ED 100 %).

Конструктивные особенности и принцип работы

Конструкция основана на классической схеме двухобмоточного повышающего трансформатора с ферритовым или силовым магнитопроводом, оптимизированным по индуктивности и рассеянию для работы с импульсными схемами розжига. На первичной стороне находится витковая обмотка, рассчитанная на сетевое напряжение 230 В, подключаемая через управляющую электронику горелки. Вторичная обмотка выполнена многовитковой и изолирована слоями диэлектрика, обеспечивающего пробивное напряжение выше номинального 12 кВ с запасом по creepage и clearance для предотвращения утечек и коронного разряда.

Принцип работы: при подаче управляющего импульса первичная обмотка возбуждает магнитное поле в сердечнике, которое посредством трансформации густо накапливается в вторичной обмотке, формируя высокое выходное напряжение. В условиях импульсной нагрузки мгновенная крутизна фронта и индуктивные характеристики сердечника определяют энергетическую плотность импульса. Максимальная сила тока 0.18 А указывает на допустимый ток вторичной цепи в аварийных режимах и ограничивает нагрев обмоток при длительных воздействиях. Номинальный ток поджига 30 мА — это рабочая величина, обеспечивающая образование устойчивой искры при расчетном зазоре между электродами и типичной плотности межэлектродной среды.

Изоляция и конструктив IP00 соответствуют предположению применения трансформатора в защищённом корпусе горелочного блока или внутри шкафов автоматики. Штекерные разъёмы для кабелей поджига Ø4 мм обеспечивают совместимость с индустриальными проводами и упрощают монтаж и сервис.

Ключевые технические характеристики

• Напряжение поджига 12 кВ: достаточное для пробоя типичных воздушных зазоров до нескольких миллиметров при атмосферном давлении; влияет на расстояние между электродами и потребность в основном изоляционном зазоре.
• Ток поджига 30 мА: определяет энергию искрового импульса и устойчивость поджига при изменениях состава смеси и загрязнениях электрода; повышает вероятность воспламенения при низкой теплотворной способности топлива.
• Максимальная сила тока 0.18 А: лимит безопасности при коротком замыкании или пробое; определяет требования к предохранительной электронике и тепловому отведению.
• Продолжительность работы ED 100 %: позволяет использовать трансформатор в непрерывных сменных и круглосуточных процессах без необходимости выдерживать длительные паузы, критично для промышленных отопительных установок и котельных.
• Сетевое напряжение 230 В: совместимость с европейской сетью питания без дополнительных преобразований; влияет на типы предохранителей и элементную базу управляющей схемы.
• Класс пылевлагозащиты IP00: указывает на требование установки в закрытых от внешней среды отсеках; напрямую влияет на проектирование монтажного места и кабельных вводов.
• Габариты 6.8×3.8×8.5 см и вес 0.3 кг: компактность облегчает интеграцию в ограниченные пространства автоматики и минимизирует дополнительную механическую нагрузку на крепления.
• Штекерные разъёмы Ø4 мм: стандартизированный интерфейс для высоковольтных кабелей, упрощает замену и техническое обслуживание.
• Страна изготовления — Италия: соответствует европейским нормам проектирования и контроля качества компонентов.

Сценарии эксплуатации и преимущества

Типичные сценарии: интеграция в промышленные и коммерческие газовые горелки, автоматика котельных, ремонтные комплекты сервисных бригад, резервные блоки в системах бесперебойного розжига. В этих сценариях важны предсказуемость электрических характеристик, стабильность импульсной формы и способность выдерживать циклические и непрерывные режимы работы.

• Совместимость с сетями 230 В: упрощает инсталляцию без дополнительных источников питания.
• ED 100 %: обеспечивает непрерывную работу при длительных циклах, снижая риск перезапуска в критичных процессах.
• Устойчивость к перегрузкам (0.18 А макс.): позволяет интегрировать защитные цепи с предсказуемыми характеристиками срабатывания.
• Компактность и стандартизированные разъёмы: уменьшают время монтажа и упрощают замену в полевых условиях.
• Евроинженерные допуски и качество изготовления: повышают долговечность при соблюдении правил монтажа и эксплуатации.

Экспертное заключение

Трансформатор розжига Cofi TRK1-30CVD технически предназначен для задач, требующих стабильного формирования импульса 12 кВ при рабочем токе 30 мА и возможности длительной непрерывной эксплуатации. Он подходит для стационарных горелочных модулей и котельных с закрытой аппаратной компоновкой, где важны предсказуемость параметров, стандартизированный монтаж и совместимость с европейским сетевым питанием. При проектировании систем следует учитывать класс защиты IP00 и предусмотреть защитное исполнение корпуса и кабельных вводов.
