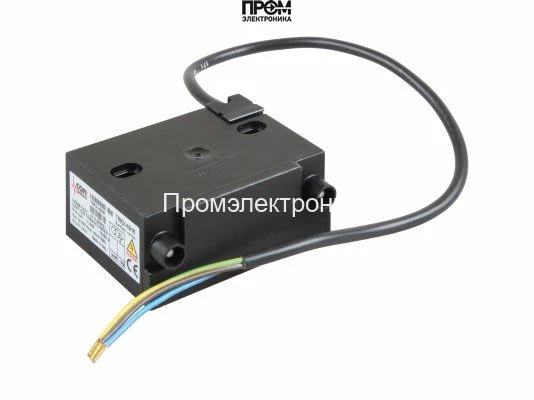

Трансформатор поджига Cofi TRK2-40HK

Трансформатор поджига Cofi TRK2-40HK — назначение и область применения

Трансформатор поджига Cofi TRK2-40HK представляет собой специализированный модуль высокого напряжения класса поджига для жидкотопливных горелок. Это устройство предназначено для формирования импульсного высокого напряжения на электродах розжига и обеспечивает создание искрового разряда в камере сгорания при запуске дизельных и мазутных горелок. Типичная область применения — стационарные промышленные и котельные установки, где требуется воспламенение топлива при напряжении сети 230 В и стабильном повторяемом искрообразовании.

Конструктивные особенности и принцип работы

Конструкция основана на импульсном трансформаторе с первичной обмоткой, рассчитанной на питание от сети 230 В, и вторичной обмоткой, формирующей высокое напряжение 2х10 кВ на выходах поджига. Трансформатор реализует принцип повышения напряжения за счёт многослойной вторичной обмотки и магнитопровода с контролируемой индуктивностью для обеспечения требуемой разрядной энергии при низком токе утечки.

Для безопасности и согласования с системой горелки применяются штекерные разъёмы диаметром Ø4 мм, что минимизирует контактное сопротивление и вероятность пробоя по флюсу. Параметр ED 33% (рабочий цикл) определяет допустимую продолжительность включения в течение цикла эксплуатации: трансформатор рассчитан на прерывистую работу с отдыхом, необходимым для отведения тепла через корпус и изоляцию.

Принцип работы при подаче команды розжига: первичная обмотка получает питание, через управляющую цепь формируется импульс, магнитопровод наводит вторичное напряжение, на выходе формируется напряжение ≈ 10 кВ на каждой фазе для создания устойчивого искрового промежутка. Ограничивающий ток поджига 40 мА контролирует энергию разряда, а рабочий ток устройства 0.3 А указывает на номинальную потребляемую нагрузку первичной цепи при непродолжительной работе.

Ключевые технические характеристики

• Напряжение поджига 2х10 кВ: обеспечивает стабильный пробой искрового промежутка при загрязнённых условиях и расстояниях между электродами до проектных величин.
• Ток поджига 40 мА: ограничивает энергию одного импульса, снижая риск повреждения электродов и уменьшает электромагнитные помехи в системе управления.
• Продолжительность работы ED 33%: задаёт режим импульсной работы; при длительных циклах требуется обеспечение принудительного охлаждения или интервала отключения для соблюдения температурных режимов изоляции.
• Длина кабеля питания 400 мм: сокращает электрическое сопротивление в питающей цепи и определяет требования к монтажному пространству и расположению трансформатора относительно управляющей платы.
• Штекерные разъёмы Ø4 мм: стандартизированное соединение для быстрого монтажа и обеспечения повторяемости электрического контакта в агрессивной среде.

Сценарии эксплуатации и преимущества

Для чего нужен этот трансформатор и как он используется: устройство применяется в качестве модуля розжига при запуске горелок, контролируемом управлении циклом розжига, а также как часть систем аварийного повторного поджига. Он совместим с перечисленными моделями горелок и подходит для систем, где требуется импульсный поджиг с контролем энергии разряда.

• Стабильный розжиг при загрязнённых соплах и варьируемом давлении топлива.
• Снижение износа электродов за счёт контролируемого тока разряда.
• Совместимость с промышленными интерфейсами благодаря стандартным разъёмам.
• Простота замены и монтажа в полевых условиях; применима в котельных циклах с периодическими розжигами.

Экспертное заключение

Технически трансформатор поджига Cofi TRK2-40HK отвечает требованиям модульного поджига в дизельных и мазутных горелках: обеспечивает необходимое вторичное напряжение при контролируемом токе разряда и рассчитан на прерывистую работу с ED 33%. Рекомендуется для систем с периодическими циклами розжига, где критичны повторяемость искры, ограничение энергии разряда и стандартизированные габариты подключения.
