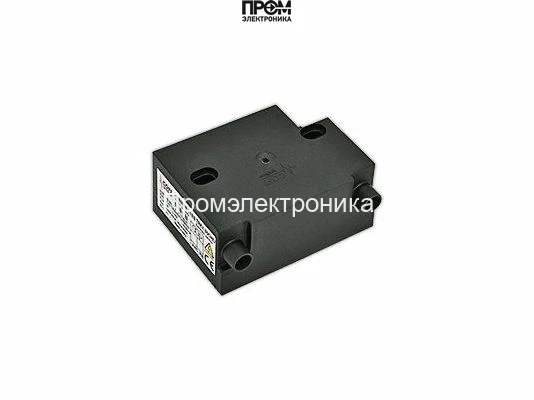

Трансформатор поджига Cofi TRK1-30CVD

Трансформатор поджига Cofi TRK1-30CVD — назначение и область применения

Трансформатор поджига Cofi TRK1-30CVD — электромеханическое устройство класса высоковольтных трансформаторов импульсного типа для систем зажигания атмосферных и низконапорных промышленных горелок. Предназначен для формирования стабильной высоковольтной искровой паузы с выходным напряжением на двух каналах и постоянным током поджига, используемым в отопительных приборах, котельных установках и модулях розжига. Основная функция — генерация высоковольтной искры для инициирования устойчивого горения в камерах сгорания.

Конструктивные особенности и принцип работы

По конструктивной схеме модель относится к трансформаторам с двухфазным вторичным выводом и ферромагнитным сердечником, оптимизированным под длительную работу при 100 % ED. Входной контур рассчитан на сетевое питание 220–240 В, 50/60 Гц, где первичная обмотка выполнена из изолированного медного проводника с классом изоляции, соответствующим требованиям теплоэнергетических приложений.

Принцип работы основан на преобразовании сетевого синусоидального напряжения через первичную обмотку в высоковольтное на вторичных обмотках с применением техники повышающего коэффициента трансформации и электростатической развязки между каналами. Каждая вторичная ветвь формирует 12 кВ с ограничением тока на уровне 30 мА, что обеспечивает энергетически достаточную амплитуду для пробоя воздушного промежутка между электродами искрового разряда, при этом ток удерживается в безопасных для компонентов пределах.

Ключевой инженерный элемент — сердечник и конструкция обмоток, обеспечивающие минимальные потери на гистерезис и вихревые токи при длительной работе. Изоляция вторичных выводов и штекерные разъёмы Ø4 мм рассчитаны на электрическую прочность, механическую виброустойчивость и совместимость с типовыми кабелями поджига. Серия TRK применяет стандартизированные допуски по импульсной стойкости и термомускульному ресурсу, что позволяет эксплуатировать изделие в циклах частых запусков.

Ключевые технические характеристики

• Напряжение поджига 2 × 12 кВ: обеспечивает достаточный запас амплитуды для надёжного пробоя газового зазора при влажности и изменениях давления; влияет на максимальную длину и сложность искрового промежутка.
• Ток поджига 30 мА: ограничивает энергию импульса, снижая термическую нагрузку на электроды и предотвращая повреждение компонентов розжига при повторных искрах.
• Продолжительность работы ED 100%: допускает непрерывную эксплуатацию без периодических пауз, что критично для установок с длительным периодом горения или частыми циклами поддержки пламени.
• Питание 220–240 В, 50/60 Гц: совместимость с сетевыми стандартами как в бытовых, так и в промышленных окружениях; позволяет прямую интеграцию в стандартные электрощиты.
• Штекерные разъёмы Ø4 мм: упрощают монтаж и замену кабелей поджига, уменьшают контактные потери и повышают надёжность соединений при вибрационных нагрузках.
• Производитель и страна: Cofi, Италия — соблюдение европейских норм по материалам и изоляции, что влияет на рабочие допуски по температуре и долговечность.

Сценарии эксплуатации и преимущества

Типичные сценарии: интеграция в горелочные блоки котлов средней и большой мощности, комплектация модулей розжига в тепловых пунктах, использование в резервных и аварийных системах розжига, где требуется непрерывная готовность. Устройство применимо в системах с импульсным и непрерывным режимом розжига благодаря ED 100 %.

• Надёжность при длительной нагрузке: позволяет сократить простои сервисного обслуживания в технологических линиях с непрерывным режимом.
• Стабильность искрового процесса: уменьшение вероятности ложных срабатываний и неустойчивого розжига при изменении условий горения.
• Упрощённая интеграция: стандартные электрические параметры и штекерные разъёмы ускоряют монтаж и обслуживание.
• Снижение термических эффектов на контактах: ограниченный ток поджига минимизирует деградацию электродов и кабелей.

Экспертное заключение

Трансформатор поджига Cofi TRK1-30CVD соответствует типичным требованиям модульных систем розжига для отопительного оборудования с необходимостью длительной работы и высокой готовности. Технические параметры — 2×12 кВ, 30 мА, ED 100 % — делают его пригодным для установки в средних и крупных котлоагрегатах, в компактных блоках управления розжигом и в системах с частыми циклами поддержания пламени. При проектировании систем стоит учитывать электрическое сопротивление кабельных линий и конфигурацию искрового разряда для обеспечения требуемой энергии на электроде и стабильного инициирования горения.
