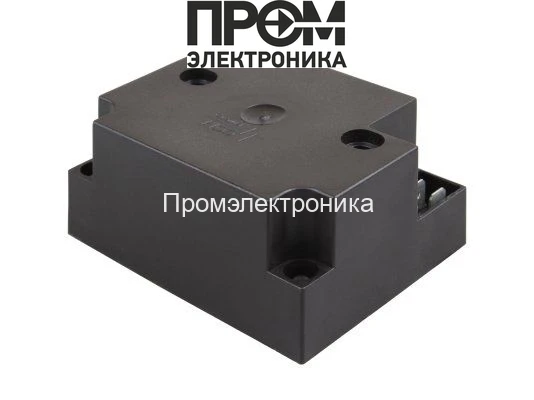

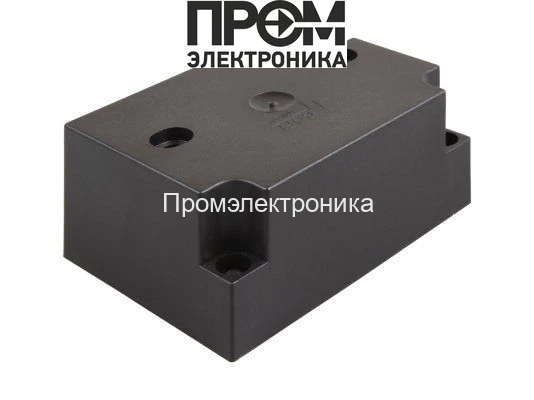

Трансформатор поджига Cofi TRK2-40VD

Трансформатор поджига Cofi TRK2-40VD — назначение и техническая роль

Трансформатор поджига Cofi TRK2-40VD представляет собой высоковольтный импульсный преобразователь, предназначенный для формирования электрического разряда между электродами розжига в отопительных горелках и котлоагрегатах. Устройство относится к классу модулей розжига для промышленных и бытовых горелочных блоков и обеспечивает стабильное образование искры для инициации воспламенения топливной смеси.

Конструктивные особенности и принцип работы

Конструкция основана на изолированном первичном и вторичном обмотках с ферритовым или порошковым магнитопроводом, оптимизированным под импульсный режим работы. На первичную обмотку подаётся низковольтный постоянный или пульсирующий переменный ток управления; через трансформаторное соотношение витков формируется вторичное высокое напряжение. В обозначении 2х10кВ отражено формирование двух синфазных или независимых выходных каналов с размахом до десяти киловольт, что обеспечивает запас напряжения для преодоления контактного и газового зазора на электродах.

Электрический разряд формируется при достижении критического напряжения пробоя межэлектродного зазора; скорость нарастания напряжения и его форма импульса определяют устойчивость воспламенения. Практическая реализация Cofi TRK2-40VD предполагает внутренние искрозащитные меры и разделение цепей для минимизации обратных перенапряжений и наводок на управляющую электронику. Пластиковый корпус и стандартизированные штекерные разъёмы Ø4мм обеспечивают механическую защиту и простоту монтажа в вузлах горелки.

Ключевые технические характеристики

• Выходное напряжение 2х10кВ: обеспечивает запас напряжения для пробоя газового зазора при загрязнении электродов и при вариациях давления и состава топливно-воздушной смеси; повышенный открытый напряженностной запас снижает вероятность отказа при пиковых условиях.
• Ток поджига 40мА: определяет энергию импульса и скорость формирования плазменного канала; 40мА в сочетании с высокой амплитудой напряжения даёт достаточную энергию для надёжного образования искры без чрезмерной эрозии электродов.
• Сила тока первичной цепи 0.3А: влияет на нагрев обмоток и продолжительность возможной непрерывной работы; при ED33% это предполагает режим прерывистой нагрузки с расчётом теплового баланса для предотвращения перегрева.
• Продолжительность работы ED(DU) 33%: задаёт допустимую долю включённого времени в цикле и определяет требования к системе охлаждения и допустимой нагрузке при повторных запусках.
• Физические интерфейсы — штекерные разъёмы Ø4мм: упрощают замену и стандартизируют соединение с кабелями поджига, уменьшая сопротивление контакта и потери на переходе.
• Происхождение и совместимость: изготовлено в Италии фирмой Cofi, входит в серию Cofi TRK, что даёт соответствие отраслевым габаритам и электрическим характеристикам для типовых горелочных модулей.

Сценарии эксплуатации и преимущества

Типичные сценарии применения включают запуск атмосферных, наддувных и проточных горелок в котельных установках, где требуется повторяемый и предсказуемый розжиг при варьирующемся составе топлива и давлениях. Конструкция ориентирована на работу в температурном диапазоне стандартных котельных шкафов и при частых циклах старта/стопа.

• Применение в системах с частыми запусками благодаря рассчитанному ED33% и тепловому резерву.
• Совместимость с типовыми электродами и кабелями Ø4мм облегчает интеграцию в существующие горелочные блоки.
• Высокое выходное напряжение обеспечивает надёжность розжига при загрязнениях и увеличенных межэлектродных зазорах.
• Ограничение первичного тока и импульсный характер работы снижает нагрев и увеличивает срок службы при соблюдении рекомендованных циклов.

Экспертное заключение

Трансформатор поджига Cofi TRK2-40VD соответствует требованиям модулей розжига для коммерческих и промышленных горелок с прерывистым режимом работы. Модель рекомендуется для задач, где необходим стабильный высоковольтный импульс при ограниченном рабочем цикле (ED33%) и стандартных интерфейсах подключения. При проектировании системы важно учитывать тепловой режим первичной обмотки и обеспечивать корректную схему заземления и экранирования для снижения помех на управляющую электронику.
