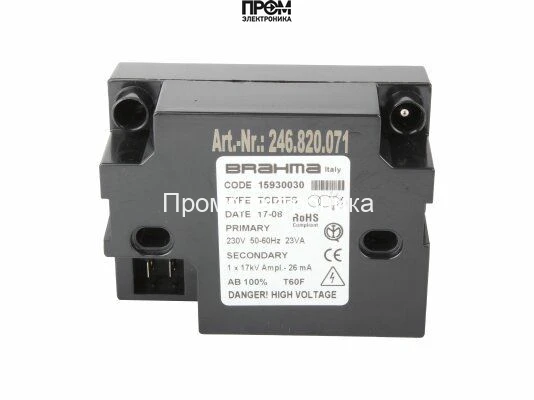

Трансформатор розжига Brahma TCD1FS 15930030

Трансформатор розжига Brahma TCD1FS 15930030 — назначение и область применения

Трансформатор розжига Brahma TCD1FS 15930030 — это электромагнитный преобразователь, предназначенный для формирования высоковольтных импульсов поджига в горелочных установках. Относится к классу модульных блоков поджига для промышленных и бытовых горелок, обеспечивает генерацию искрового разряда для инициирования горения газа или жидкого топлива. Основная функция — преобразование сетевого переменного напряжения 230 В в высокое импульсное напряжение порядка 17 кВ при контролируемом токе разряда.

Конструктивные особенности и принцип работы

По конструктивной схеме устройство представляет собой автотрансформатор повышающего типа с высоковольтной вторичной обмоткой, помещённой в изолирующий корпус, и интегрированной схемой защиты и фильтрации. Входной тракт включает сетевой EMI-фильтр, ограничитель перенапряжений (варистор) и быстродействующую защиту от перегрузок.

В нормальном состоянии сеть 230В поступает на первичную обмотку, через EMI-фильтр подавляются высокочастотные помехи, далее сигнальный контроллер и цепь коммутации формируют импульсный режим питания вторичной обмотки. Вторичная обмотка со специализированным сердечником создаёт высокий градиент напряжения до 17 кВ, при этом ток ограничен до порядка 26 мА, что соответствует требуемой энергетике искрового промежутка при стандартных зазорах и электродных конфигурациях.

Защита реализована многослойно: варистор гасит переходные перенапряжения; термостойкий, ударопрочный корпус обеспечивает механическую защиту и теплоотвод; электронная часть защищена от коротких замыканий и длительной перегрузки благодаря схемам ограничения тока и автоматическому отключению при фатальных отказах. Конструкция допускает монтаж в любом положении и эксплуатацию при температурах от -20°C до +60°C.

Ключевые технические характеристики

• Входное напряжение 230 В: обеспечивает совместимость с сетями питания стандартного напряжения, минимизирует необходимость дополнительных источников питания.
• Выходное напряжение 17 кВ: формирует энергетический резерв для надёжного пробоя искрового промежутка при стандартных зазорах и влажности, влияет на длину/надежность воспламенения.
• Ток поджига 26 мА: ограничивает энергию искры, снижая нагрузку на электроды и топливо; баланс между достаточной энергией для поджига и долговечностью элементов.
• Продолжительность работы ED 100%: подтверждает возможность длительной непрерывной работы без переключения в режим кратковременной нагрузки, критично для частых циклов поджига.
• Класс пылевлагозащиты IP00: указывает на необходимость монтажа в защищённом корпусе или шкафу в условиях промышленной эксплуатации, т.к. без внешней защиты устройство не защищено от воздействий пыли и влаги.
• Встроенный EMC-фильтр и варистор: снижают уровень электромагнитных помех и устойчивость к переходным импульсам, уменьшая вероятность ложных срабатываний других модулей в системе.
• Температурный диапазон -20…+60°C: определяет условия эксплуатации без деградации изоляции и магнитных характеристик сердечника.

Сценарии эксплуатации и преимущества

Устройство применяется в составе горелочных автоматик, котлоагрегатов, промышленных печей и тепловых установок, где требуется регулярный или частый поджиг. Типичные кейсы: автоматический поджиг при пуске горелки, повторный поджиг при неудачном воспламенении, аварийные циклы при перебоях подачи топлива.

• Совместимость с горелками на газе и жидком топливе: обеспечивает универсальность применения в различных топливных системах.
• Длительная непрерывная эксплуатация (ED100%): подходит для установок с частыми стартостопами и длительными циклами работы.
• Защита от перенапряжений и помех: снижает риск выхода из строя сопряжённой автоматики и сенсоров.
• Монтаж в любом положении и скоросъёмные разъёмы: упрощают замену и сервисное обслуживание на объекте.

Экспертное заключение

По совокупности технических параметров трансформатор розжига Brahma TCD1FS 15930030 рассчитан на использование в системах с частыми поджигами и непрерывными рабочими циклами, где важна стабильная генерация импульсного высокого напряжения и электромагнитная совместимость. Требования к монтажу: установка в защищённом от пыли и влаги месте или в соответствующем шкафу, соблюдение зазоров и изоляции высоковольтных выводов. Модель подходит для интеграции в промышленные и коммунальные тепловые системы, а также для сервисного применения в котельных и горелочных модулях со строгими требованиями к устойчивости к перенапряжениям и помехам.
