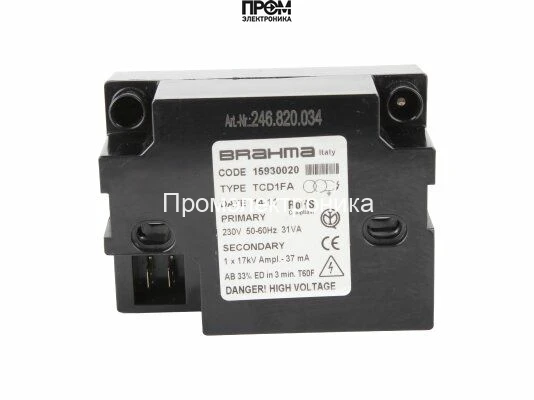

Трансформатор розжига Brahma TCD1FA 15930020

Полное техническое наименование и назначение

Трансформатор розжига Brahma TCD1FA 15930020 — это промышленно-бытовой модуль формирования высоковольтных импульсов для инициации электрической искры в горелочных системах. Устройство относится к классу катодных/индуктивных трансформаторов поджига и предназначено для генерации импульсного высокого напряжения с целью поджига топлива в газовых и жидкотопливных горелках, встраиваемых горелочных агрегатах и системах автоматического управления горением.

Конструктивные особенности и принцип работы

Конструкция трансформатора реализована по классической схеме с первичной сетью 230 В и вторичной высоковольтной обмоткой, намотанной с повышенным числом витков и оптимизированной для работы в импульсном режиме. Входной тракт содержит коррекционный и подавляющий шумы блокы: встроенный ЕМС-фильтр и варистор, обеспечивающие защиту от импульсных перенапряжений и снижение электромагнитных помех в сети.

Принцип образования искрового импульса основан на быстром переключении первичной цепи, создающем крутой фронт тока и, следовательно, высокой dΦ/dt в сердечнике, что обеспечивает требуемое вторичное напряжение. Для обеспечения длительности нагрузки и допускаемых циклов эксплуатации применена конструкция с тепловым допуском и параметром рабочей продолжительности ED(DU) 33%, что определяет допустимый режим повторно-кратковременных импульсов. Встроенные температурные ограничения и термостойкий корпус снижают деградацию изоляции и обеспечивают стабильность характеристик в диапазоне температур.

Ключевые технические характеристики

• Напряжение поджига 17 кВ: формирует достаточную потенциализацию для пробоя искрового промежутка при типовых зазорах и влажности, гарантируя инициирование горения при стандартных величинах электродного зазора.
• Потребляемая мощность 31 ВА: определяет нагрузку на сетевой трансформатор и пусковые устройства; низкое значение снижает потери и тепловыделение в режиме ожидания.
• Ток поджига 37 мА: предопределяет энергию импульса и влияет на форму искры; значение обеспечивает соответствующий заряд вторичной обмотки без перегрузки первичной части.
• Частота 50/60 Гц: совместимость с сетями разных стандартов позволяет использовать модуль в международных инсталляциях без дополнительных преобразований.
• Продолжительность работы ED 33%: регламентирует допустимый рабочий цикл, критичен при подборе для систем с частыми повторными поджигами.
• Класс пылевлагозащиты IP 00: указывает на отсутствие защищённой оболочки против проникновения пыли и влаги, требует соблюдения монтажных условий в защищённой зоне.
• Рабочий температурный диапазон -20…+60 °C: обеспечивает эксплуатацию в широком диапазоне климатических условий при сохранении электрических параметров.
• Габариты 8.7×6.5×4 см и вес 0.25 кг: компактность упрощает интеграцию в ограниченные монтажные ниши и минимизирует механическую нагрузку на крепление.
• Штекерные разъемы 4 мм: обеспечивают быстрый демонтаж и стандартизированное соединение с электродами поджига.

Сценарии эксплуатации и преимущества

Как работает устройство в реальной системе: при подаче питания 230 В первичная обмотка заряжает накопительный контур и при срабатывании коммутации формирует импульс высокой амплитуды во вторичной обмотке, который передаётся на электрод поджига через изолированные кабели и штекерные соединения.

Для чего нужен трансформатор: служит интерфейсом между низковольтной управляющей электроникой и высоковольтным искровым зазором, позволяя управлять процессом зажигания с необходимой повторяемостью и энергохарактеристиками.

• Снижение влияния помех благодаря ЕМС-фильтру и варистору.
• Оптимизированная импульсная обмотка для воспроизводимости искровых характеристик.
• Компактность и стандартизированные разъёмы облегчают сервис и замену.
• Работоспособность при разночастотных сетях (50/60 Гц) — гибкость применения.

Экспертное заключение

Модель Brahma TCD1FA 15930020 предназначена для задач создания повторяемой высоковольтной искры в горелочных установках с умеренными требованиями к цикличности поджигов. Набор элементов защиты и температурный допуск делают её допустимой для стационарных и мобильных систем при условии монтажа в защищённой от влаги зоне. Рекомендуется применять при типовых требованиях к энергии импульса около заявленных параметров и соблюдать регламент ED при проектировании режима работы.
