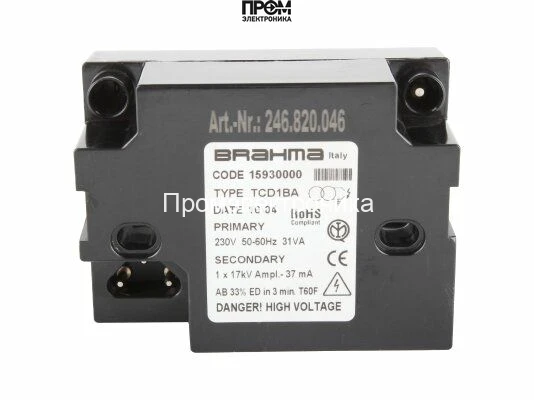

Трансформатор розжига Brahma TCD1BA 15930000

Трансформатор розжига Brahma TCD1BA 15930000 — назначение и применение

Это специализированный высоковольтный модуль зажигания класса трансформаторов для газовых и жидкотопливных горелочных систем. Основная функция — генерация импульсного высоковольтного напряжения 17 кВ с целью ионизации междуэлектродного промежутка свечи розжига и инициирования устойчивой искры при подаче топлива. Устройство рассчитано на работу в составе автоматических систем пуска горелок в бытовых, коммерческих и промышленных котельных установках.

Конструктивные особенности и принцип работы

В основе конструкции — ферритное магнитопроводное ядро с намоткой первичной и вторичной обмоток, оптимизированных под импульсный режим. При подаче сетевого переменного напряжения 230 В через входной контур с противопомеховым фильтром формируется первичный ток, который через электронный управляющий переключатель вызывает резкий перепад магнитного потока и трансформируется во вторичное напряжение порядка 17 кВ.

Противопомеховой фильтр и экранирующие составы на электронных компонентах минимизируют влияние электромагнитных помех и повышают стабильность искрообразования в условиях высокочастотных помех от соседних коммутаций. Наличие варистора обеспечивает энергорассеивание при переходных перенапряжениях, ограничивая пик вторичного напряжения и защищая изоляцию обмоток.

Режим работы — непостоянный (ED 33%). Это означает, что конструкция рассчитана на включение с циклом работы/отдыха, где средняя температура и тепловая нагрузка поддерживаются в заданных пределах. Теплоотвод реализован через конструкцию пластмассового корпуса и ферритное ядро; внешняя упаковка выполнена из ударопрочного пластика, без классической герметизации (класс пылевлагозащиты IP 00), поэтому монтаж в герметичных или защищённых от влаги отсеках обязателен.

Ключевые технические характеристики

• Напряжение поджига 17 кВ: обеспечивает достаточную электрическую прочность для образования искрового разряда в зазорных условиях типичных свечей розжига с зазорами до 4–6 мм, снижая зависимость от загрязнений электрода.
• Потребляемая мощность 31 ВА: определяет нагрузку на сетевой трансформатор и коммутационные узлы; при проектировании источника питания следует учитывать коэффициент мощности и пусковые токи.
• Ток поджига 37 мА: ограничивает энергию импульса, влияя на длительность и температуру горения разряда, что важно для стабильности искрообразования и ресурса электродов.
• Частота 50/60 Гц: совместимость с сетями обеих стандартных частот, пригодна для экспортных и локальных установок без дополнительных преобразований.
• ED 33%: указывает на циклический режим применения; для длительной работы требуется соблюдение интервалов охлаждения.
• Габариты 8.6x7x3.5 см и вес 0.42 кг: компактность облегчает интеграцию в ограниченные монтажные ниши и замену в корпусах серий TC/TD.
• Штекерные разъёмы 4 мм: стандартизированный интерфейс для HV-кабелей, упрощающий монтаж и взаимозаменяемость с типовыми проводами розжига.

Сценарии эксплуатации и преимущества

Как работает в реальных условиях: при старте горелочной установки контроллер подаёт команду на включение трансформатора; устройство формирует серию импульсов высокого напряжения, достаточных для преодоления потенциала пробоя электродного зазора и инициирования плазменного канала, после чего топливная смесь воспламеняется. В условиях нестабильной сети варистор и фильтр снижают вероятность ложных срабатываний и преждевременных отказов.

• Универсальность монтажа: размеры и монтажные отверстия совместимы с сериями TC/TD, что упрощает замену в обслуживаемых агрегатах.
• Электромагнитная устойчивость: корпусные и электронные меры защиты снижают чувствительность к помехам при близком расположении силовой коммутации.
• Ограничение энергии импульса: баланс напряжения и тока обеспечивает надёжность свечи и уменьшение эрозии электродов.
• Подходит для разных топлив: газовые, дизельные и мазутные горелки с типичными системами управления розжигом.

Экспертное заключение

Трансформатор рассчитан на циклические пусковые нагрузки с приоритетом электромагнитной совместимости и защиты от перенапряжений. Рекомендуется для интеграции в автоматизированные горелочные модули, где важны стабильность искрообразования, компактный монтаж и совместимость с интерфейсом 4 мм. Для непрерывных режимов эксплуатации следует предусмотреть систему охлаждения и соблюдать циклический коэффициент ED 33%.
