Трансформатор розжига Danfoss EBI4 HPM 052F4033

Трансформатор розжига Danfoss EBI4 HPM 052F4033 — назначение и область применения

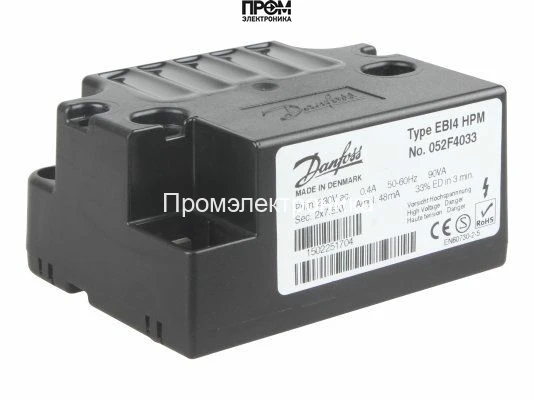

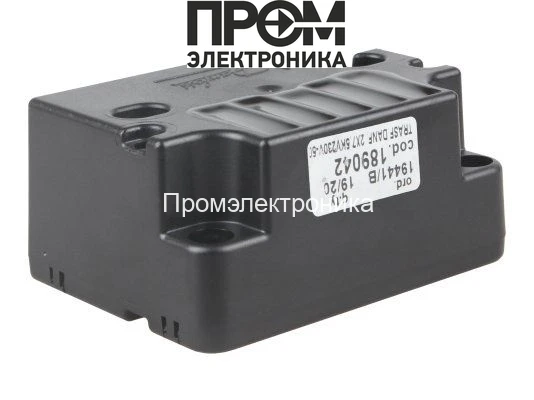

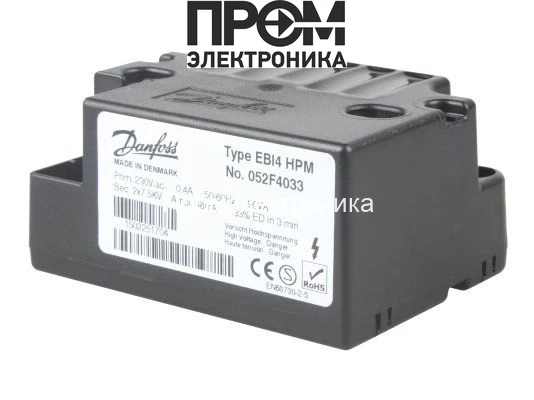

Трансформатор розжига Danfoss EBI4 HPM 052F4033 — стационарный высоковольтный модуль для генерации искрового поджига в горелочных системах и системах контроля горения. Относится к классу импульсных поджигателей для промышленных и коммунально-бытовых горелок. Основная функция — формирование высоковольтной искры для воспламенения топливно-воздушной смеси в системах с питанием 230 В и стандартными штекерными выводами Ø4 мм.

Конструктивные особенности и принцип работы

Узел выполнен по типовой схеме повышающего повышающего трансформатора с импульсным питанием первичной обмотки. На входе модуль принимает сетевое напряжение 230 В переменного тока, внутренний узел выпрямления и электронный драйвер формируют кратковременные импульсы тока первичной обмотки. Высокое выходное напряжение получается за счёт намотки вторичной обмотки с большим числом витков и рассчитано под режим 2х7.5 кВ на выходных каналах.

Защита от перенапряжений и пробоев обеспечивается комбинацией конструкционных материалов обмоток, слоями электроизоляции и корпусом повышенной прочности. Тепловой режим регламентируется параметром ED 33%: электронная схема рассчитана на повторяющиеся импульсы с рабочим циклом, при котором средняя тепловая нагрузка сохраняется в пределах допустимого теплового баланса. Входной ток драйвера ограничен приблизительно до 0.4 А, что совместимо с промышленными линиями управления и минимизирует влияние на питающую сеть.

Выходной импульсный ток поджига составляет 48 мА. В физике процесса энергия искрового разряда определяется интегралом мощности по времени; в данной конструкции оптимизация направлена на достижение достаточной разрядной энергии при минимальном тепловом воздействии на изоляторы и электродные элементы. Штекерные разъёмы Ø4 мм упрощают подключение и стандартизируют интерфейс с кабелями поджига.

Ключевые технические характеристики

• Напряжение поджига 2х7.5 кВ: формирует разрядную способность, достаточную для преодоления зазора и смещения потенциалов в камерах сгорания и запальных электродах; повышенное напряжение увеличивает вероятность однократного воспламенения при нестабильной смеси.
• Мощность 90 Вт: определяет доступную энергию для кратковременных импульсов и влияет на тепловую нагрузку; в сочетании с ED 33% обеспечивает допустимый средний тепловой поток без активного охлаждения корпуса.
• Продолжительность работы ED 33%: указывает допустимый рабочий цикл (длительность импульсов/период), критичен для расчёта повторяемости включений и средней тепловой нагрузки при серийной работе горелки.
• Ток поджига 48 мА: определяет мгновенную разрядную способность и влияет на энергию искры; баланс между током и напряжением минимизирует эрозию электродов и сокращает пробои в изоляции.
• Входной ток 0.4 А: даёт представление о мощности и требованиях к питающей линии, важен при проектировании коммутационной аппаратуры и предохранителей.
• Штекерные разъёмы Ø4 мм: обеспечивают механическую совместимость с промышленными кабелями поджига и упрощают обслуживание, позволяя быстро заменять модуль без пайки.
• Производитель и страна изготовления — Danfoss, Дания: указывает на соответствие европейским стандартам проектирования и качеству сборки, применимо при сертификации агрегата в составе систем отопления и котельного оборудования.

Сценарии эксплуатации и преимущества

Основные сценарии применения включают воспламенение пилотных и основного факела в газовых и жидкотопливных горелках, интеграцию в шкафы управления котлов и промышленного отопления, замену устаревших трансформаторов в модернизации горелочных устройств. Корпус и электрические интерфейсы рассчитаны на эксплуатацию в типичных условиях котельной: переменные температуры, вибрации и пульсации сети.

• Унифицированный интерфейс: Ø4 мм штекеры и стандартное питание 230 В облегчают замену и интеграцию.
• Регламентация ED: обеспечивает предсказуемую долговременную работу при циклических нагрузках, снижая риск термического пробоя.
• Оптимизация энергии искры: соотношение напряжения и тока снижает эрозию электродов и увеличивает ресурс поджигающих элементов.
• Минимальное влияние на питающую сеть: входной ток 0.4 А позволяет использовать стандартные предохранители и контакторы без дополнительного усиления.

Экспертное заключение

Трансформатор Danfoss EBI4 HPM 052F4033 подходит для встроенных систем поджига с циклической работой и требованиями к стандартизированному интерфейсу. Модель ориентирована на сценарии, где важны повторяемость искровых импульсов, контролируемый тепловой режим и простота обслуживания. Для задач с непрерывным высоким циклом включения рекомендуется учитывать ED 33% при проектировании системы охлаждения или выбирать модули с более высоким допустимым рабочим циклом.
