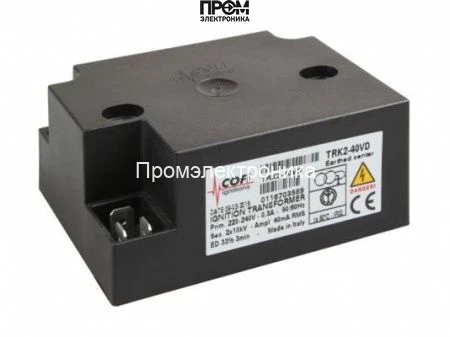

Трансформатор розжига Cofi TRK2-40VD

Трансформатор розжига Cofi TRK2-40VD — назначение и общее техническое описание

Трансформатор розжига Cofi TRK2-40VD представляет собой специализированный высоковольтный импульсный блок для систем подачи искры в отопительных горелках и котельных установках. Это устройство класса сервисных компонентов горелочных систем, предназначенное для формирования высоковольтного импульса 10 кВ при рабочем токе порядка 40 мА, необходимого для образования стабильного искрового разряда между электродами. Основная функция — обеспечение повторяемого и детерминированного поджига топливной смеси при запуске и повторных попытках розжига.

Конструктивные особенности и принцип работы

Конструкция основана на электромагнитном трансформаторе с интегрированной схемой формирования импульса. Внутри корпуса расположены первичная и вторичная обмотки, выполненные с учётом минимизации паразитных ёмкостей и повышения диэлектрической прочности. При подаче питающего напряжения через первичную цепь формируется наводка на вторичной обмотке, обеспечивающая выходное напряжение порядка 2×10 кВ / 10 кВ в зависимости от конфигурации. Система управления импульсом реализована посредством управляющей электроники, ограниченной дискретными элементами и средствами защиты от перегрузки и пробоя изоляции.

Ключевой принцип — быстрая нарастание напряжения на вторичной обмотке с контролем длительности импульса и скважности работы. Для обеспечения допустимой температуры и предотвращения перегрузки устройство рассчитано на рабочий цикл ED 33%. За счёт применения штекерных соединений Ø4 мм обеспечивается воспроизводимая и низкоимпедансная коммутация с электродами, минимизирующая потери энергии на контактные переходы.

Ключевые технические характеристики

• Напряжение поджига 10 кВ: формирует достаточную электростатическую разность для пробоя газовой межэлектродной среды при стандартных зазорах, влияет на максимальную допустимую длину искрового зазора и устойчивость розжига при пониженном давлении.
• Ток поджига 40 мА: определяет плотность тока в разряде и скорость перехода из начальной ионизированной стадии в устойчивый горючий канал; более высокий ток уменьшает вероятность ложных поджигов при загрязнении электродов.
• Мощность 65 Вт и сила тока 0.3 А: указывают на нагрузочные возможности первичной цепи и совместимость с типичными блоками питания горелок; влияют на потребление и тепловыделение в корпусе.
• ED 33%: регламентирует допустимую длительность включения в цикле работы; при длительных попытках розжига необходимо обеспечивать интервалы охлаждения для предотвращения термического деградации изоляции.
• Класс пылевлагозащиты IP00: требует установки в защищённом от прямого контакта с пылью и влагой отсеке, с учётом температурных и климатических ограничений котлового отсека.
• Штекерные разъёмы Ø4 мм: обеспечивают стандартизированное электрическое соединение с проводами розжига, упрощают техническое обслуживание и замену без пайки.
• Габариты 6.8×3.8×8.5 см и вес 0.3 кг: обеспечивают компактную интеграцию в ограниченное пространство монтажного отсека.

Сценарии эксплуатации и преимущества

Как работает трансформатор при запуске: управляющий модуль подаёт импульс на первичную обмотку, трансформатор повышает напряжение, на электродах создаётся искровой разряд, который инициирует воспламенение топливовоздушной смеси. Для чего нужен: обеспечение надёжного запуска в типовых бытовых и промышленных горелках, совместимость с контроллерами розжига и блоками управления.

• Устойчивость к пиковым нагрузкам: защита от перегрузки снижает риск выхода из строя при повторных попытках розжига.
• Стандартизированные соединения: упрощают монтаж и диагностику без специальных средств.
• Компактность и низкое тепловыделение: подходит для установки в ограниченных по объёму отсеках управления.

Экспертное заключение

По конструктивным и электротехническим параметрам Cofi TRK2-40VD предназначен для регулярных циклов розжига при нагрузках типичных котловых систем с импульсным управлением. Модель оптимальна для задач, где важны воспроизводимость импульса, контролируемая скважность (ED 33%) и компоновочная совместимость с Ø4 мм штекерными линиями. Требует установки в сухом, защищённом отсеке в соответствии с отметкой IP00.
