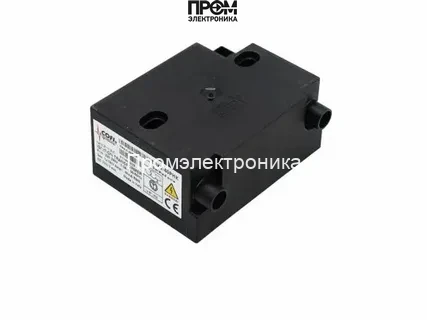

Трансформатор розжига Cofi TRK2-40HD

Трансформатор розжига Cofi TRK2-40HD — назначение и область применения

Данный документ описывает технические характеристики и принципы работы трансформатора розжига Cofi TRK2-40HD. Это импульсный высоковольтный узел класса «трансформатор поджига», применяемый в системах автоматического розжига газовых горелок и отопительного оборудования. Основная функция устройства — формирование высоковольтного импульса ~10кВ для генерации искрового разряда между электродами поджига с целью инициирования горения горючей смеси.

Конструктивные особенности и принцип работы

По конструктивной схеме TRK2-40HD представляет собой понижающе-повышающий трансформатор с высоковольтным выходом в поляризованном исполнении. На первичной стороне подключается сеть 230В 50/60Гц; первичная обмотка сформирована для тока ~0.3А с термостойкой обмоточной изоляцией. Вторичная обмотка выполнена с большим числом витков и выводится на два горизонтальных высоковольтных выхода, обеспечивающих напряжение поджига 10кВ.

Принцип работы: при поступлении напряжения питания первичная обмотка создает магнитный поток в сердечнике. При коммутации и наличии управляющего импульса происходит резкий dΦ/dt, что индуцирует высокое напряжение на вторичной обмотке. Выходной импульс формируется с учётом требований к длительности и энергии искры для надёжного пробоя зазора электрода и ионизации газового промежутка.

Электрозащита реализована через встроенную защиту от короткого замыкания вторичной цепи и заземлённый полюс, что минимизирует риск повреждения при дефекте кабеля поджига. Изоляция рассчитана на температурные и электрические напряжения типичных циклов розжига; корпус полимерный композитный обеспечивает механическую фиксацию и монтаж, но не обеспечивает пылевлагозащиту (класс IP00).

Ключевые технические характеристики

• Входное напряжение 220–240В, 50/60Гц и ток 0.3А: определяет энергетический профиль первичной обмотки, влияет на гистерезис сердечника и тепловые потери при длительной работе.
• Выходное напряжение 10кВ: обеспечивает достаточную величину электрического поля для устойчивого искрового разряда в зазорах стандартных электродов поджига; критично для преодоления переходного сопротивления и влажных/загрязнённых условий.
• Ток поджига 40мА: задаёт энергию каждого импульса розжига; баланс между слишком малой энергией (ненадёжный розжиг) и избыточной (ускоренный износ электродов).
• Цикл работы ED 33% (прерывистый режим): указывает допустимую продолжительность включения в цикле, влияет на теплоотвод и выбор режима эксплуатации в котельных циклах с частыми попытками розжига.
• Два горизонтальных выхода высокого напряжения и штекерные разъёмы Ø4мм: упрощают подключение кабелей поджига, обеспечивают совместимость с большинством электродов и кабелей в промышленной практике.
• Класс защиты IP00: отсутствие герметизации требует размещения изделия в защищённых от пыли и влаги отсеках или шкафах.
• Габариты 7.2×4.2×4.47см и масса 0.16кг: компактность облегчает интеграцию в ограниченное пространство монтажных панелей.
• Страна изготовитель: Италия, серия Cofi TRK: указывает на совместимость с серийными схемами и стандартными допусками производителей горелок.

Сценарии эксплуатации и преимущества

Для чего нужен и как работает в практических кейсах:

Как работает — при подаче питания и команде управления трансформатор формирует серия высоковольтных импульсов по входам электродов, пробивая электрический разряд в камере смешивания или сопле горелки. Искра инициирует пламя при соблюдении рабочих соотношений воздуха и топлива.

Для чего нужен — предназначен для автоматики розжига горелок в промышленных и коммерческих котельных, сменных горелочных модулях и ремонтных комплектах обслуживание оборудования марок Elco, Riello, Baltur, Weishaup и других.

• Компактность и универсальные штекерные разъёмы — упрощают замену и сервис.
• Защита от короткого замыкания и заземлённый полюс — повышают безопасность при нарушениях изоляции.
• ED33% — предсказуемый тепловой режим при циклической работе в пусковых операциях.
• Температурная устойчивость изоляции — стабильность параметров при широком диапазоне эксплуатационных температур.

Экспертное заключение

TRK2-40HD оправдан в задачах прерывистого розжига с частыми пусковыми циклами, где требуется 10кВ импульсное решение при ограниченном объёме монтажного пространства. Ограничения: отсутствие защиты IP требует монтажа в защищённой секции, а ED33% ограничивает продолжительную непрерывную эксплуатацию. Рекомендуется применительно к горелкам и системам, где коммутирующая логика и частота включений соответствуют циклу работы трансформатора.
