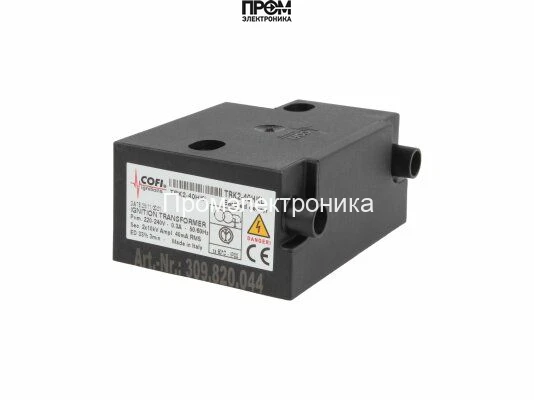

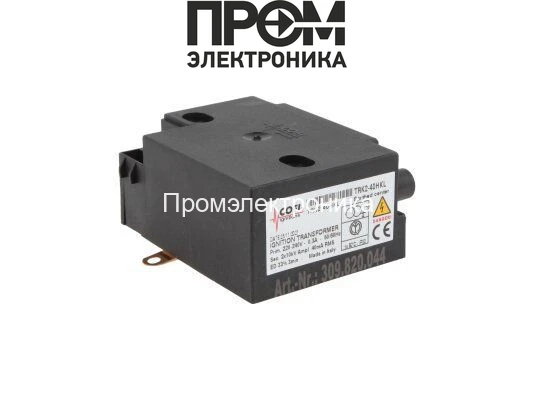

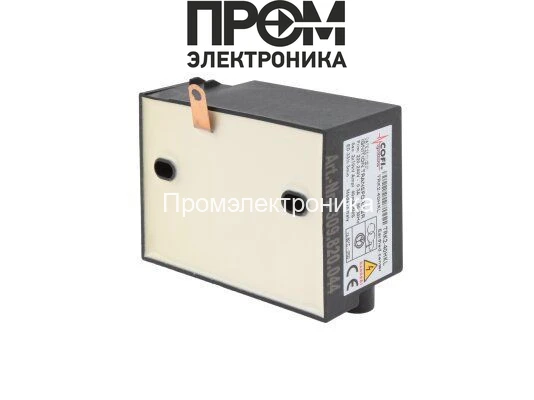

Трансформатор розжига Cofi TRK2-40HKL

Трансформатор розжига Cofi TRK2-40HKL — назначение и область применения

Трансформатор розжига Cofi TRK2-40HKL представляет собой промышленный блок высокого напряжения для формирования искрового или коронного разряда в системах подпитки и горелочного оборудования. По классу это устройство трансформаторного типа для поджига газовых и дизельных горелок, предназначенное для установки внутри шкафов управления и монтажных блоков. Его основная функция — генерация стабилизированного высокого напряжения 10 кВ для создания воспламеняющего разряда.

Конструктивные особенности и принцип работы

Конструктивно трансформатор представляет собой понижающе-повышающий узел с обмотками, выполненными и изолированными под требования высокого напряжения. На вход подаётся сетевое переменное напряжение 220–240 В с частотой 50/60 Гц, которое через первичную обмотку и магнитопровод преобразуется в высокое напряжение на вторичной обмотке. Принцип работы базируется на законе электромагнитной индукции: изменение магнитного потока в сердечнике индуцирует ЭДС пропорционально числу витков вторичной обмотки.

Для формирования рабочего импульса применяются конструктивные решения, учитывающие тепловую нагрузку и импульсный режим: указанная характеристика ED 33% означает допустимую продолжительность включения в пределах одного цикла (thermal duty cycle), что ограничивает среднюю тепловую мощность и защищает обмотки от перегрева. Номинальный ток первичной обмотки — 0.3 А, рабочий ток поджига — 40 мА, эти параметры определяют возможную энергию разряда и требуемые предохранительные меры в цепи питания.

Изоляция вторичной части выполнена с применением полиэфирной смолы, что повышает электрическую прочность и адгезию между витками, уменьшает риск частичных разрядов внутри корпуса. Конструкция предусматривает два вывода для кабелей поджига, что упрощает разводку к свече/электроду. При отсутствии степени защиты (IP00) устройство не рассчитано на прямое воздействие влаги и пыли, поэтому монтаж следует выполнять в герметичных шкафах или под крышкой распределительного щита.

Ключевые технические характеристики

• Входное напряжение 220–240 В: обеспечивает совместимость с российской и международной сетевой инфраструктурой; при отклонениях требуется проверка срабатывания защиты и устойчивости к просадкам сети.
• Выходное напряжение 10 кВ: формирует достаточный потенциал для пробоя воздушного зазора и создания стабильного искрового разряда в горелочных камерах, влияет на длину зазора и требования к изоляции проводов.
• Продолжительность работы 33% ED: ограничивает длительность включения для поддержания теплового баланса; при циклах работы выше указанного значения необходим теплоотвод или понижение напряжения.
• Ток первичной обмотки 0.3 А и ток поджига 40 мА: определяют энергетическую мощность разряда и требования к предохранителям и силовым цепям.
• Частота 50/60 Гц: универсальность для сетей с разной частотой, влияет на параметры магнитного насыщения сердечника и форму вольт-секундной нагрузки.
• Материал изоляции — полиэфирная смола: повышенная диэлектрическая прочность и снижение риска поверхностных разрядов при правильной обработке выводов.
• Температурный диапазон −20…+60 °C: обеспечивает эксплуатацию в типичных промышленных и коммунальных условиях при условии защиты от конденсата.
• Класс защиты IP00: требует внутреннего монтажа; недопустимо использование во внешних незащищённых средах.

Сценарии эксплуатации и преимущества

Для чего нужен и как работает устройство в реальных сценариях: трансформатор применяется в системах автоматического розжига котлов, печей и промышленных горелок. В типичном кейсе он устанавливается в шкаф управления, подаёт импульсы на свечу поджига при подаче газа и взаимодействует с системой контроля пламени.

• Монтаж в шкафу управления: защищён от внешних факторов, лёгкий доступ для замены и сервисного контроля.
• Циклические запуски горелок: пригоден при частых включениях, если выдерживается ED 33% и обеспечен теплоотвод.
• Совместимость с разными типами горелок: два выхода поджига упрощают подключение нескольких электродов или параллельных линий.
• Простота интеграции: стандартные электроразъёмы питания и компактные размеры облегчают замену модулей в существующих системах.

Экспертное заключение

Трансформатор Cofi TRK2-40HKL рассчитан на применение в закрытых монтажных решениях для обеспечения искрового поджига при номинальном напряжении 10 кВ и температуре от −20 до +60 °C. Модель подходит для сценариев с циклическими включениями при соблюдении ограничений по ED и требуемой изоляции. При выборе учитывайте необходимость установки в защищённом корпусе из‑за отсутствия пылевлагозащиты.
