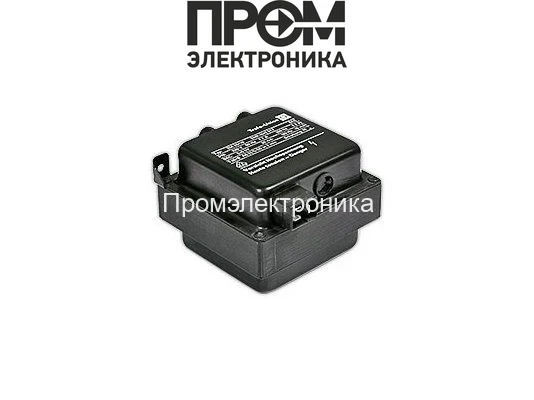

Трансформатор поджига Siemens ZM 20/10 00425090

Трансформатор поджига Siemens ZM 20/10 00425090 — назначение и область применения

Трансформатор поджига Siemens ZM 20/10 00425090 представляет собой специализированный импульсный блок высокого напряжения для систем горячего и холодного розжига газовых и жидкотопливных горелок. Это устройство классического назначения — формирование и подача импульса высокого напряжения на электроды розжига с целью инициирования электрической дуги. Основная функция — преобразование сети 220 В в два выхода по 5 кВ при контролируемом токе поджига.

Конструктивные особенности и принцип работы

Конструкция трансформатора включает первичную обмотку, магнитопровод с низкими потерями на перемагничивание, вторичные обмотки с высоким числом витков и изоляционный барьер между обмотками. Преобразование осуществляется по принципу трансформаторного коэффициента: при питании от сети 220 В первичная обмотка формирует магнитное поле в сердечнике, которое индуцирует во вторичных обмотках требуемое пиковое напряжение. В данной модели реализован двухканальный выход: 2х5 кВ, что позволяет питать пару электродов или организовывать резервирование.

Управление рабочим циклом реализовано через расчетные параметры ED (длительность включения). Заявленное ED 33 % означает тепловой и электрический режим, при котором трансформатор может работать с циклом нагрузки максимум треть времени в выбранном интервале без перегрева. Теплообмен и температурная устойчивость обеспечены сочетанием пластикового корпуса и внутренней компоновки, где учитываются потери на вихревые токи и джоулевы потери в обмотках. Для снижения электрического пробоя применяются многослойные диэлектрические прокладки и защита кромок витков.

Ключевые технические характеристики

• Напряжение поджига 2х5 кВ: двойной выход обеспечивает разделение каналов розжига или параллельную подачу для снижения времени образования искрового промежутка; критично для систем с высоким зазором электродов.
• Ток поджига 20 мА: ограниченный ток уменьшает интенсивность дугового разряда и продлевает ресурс электродов при сохранении надежности зажигания рабочей смеси.
• Сила тока 1.1 А (первичная): значение первичного тока определяет потери в первичной обмотке и влияет на нагрев корпуса при длительной работе; совместимость с типичными автоматическими розжигами котлов.
• ED (33 %): спецификация рабочей нагрузки — обеспечивает требуемый интервал включения при повторно-кратковременных импульсах; важно при частом рестарте горелки.
• Штекерные разъемы Ø4 мм: упрощают модульное подключение и обслуживание, уменьшают контактное сопротивление и риск перекручивания проводов в полевых условиях.
• Материал корпуса — пластик: обеспечивает изоляцию и снижение веса, требует оценки теплового режима при высоких ambient температурах.
• Страна изготовления — Германия; серия Siemens ZM: соответствует промышленным стандартам надежности и совместимости с контроллерами горелок европейского класса.

Сценарии эксплуатации и преимущества

Как работает устройство в типичной системе: контроллер управления включает первичный питающий цепной импульс, трансформатор формирует высоковольтный импульс и через штекерные разъемы передаёт напряжение на электроды. Искровой разряд ионизирует воздушно-топливную смесь, после чего срабатывает основное горелочное запальное устройство. Для чего нужен трансформатор: он обеспечивает стабильную энергию для инициирования воспламенения в условиях изменяющегося давления и влажности.

• Универсальность подключения: стандартизированные Ø4 мм разъемы и вход 220 В упрощают интеграцию в существующие узлы розжига.
• Контролируемый рабочий цикл (ED): сводит к минимуму риск термического старения изоляции при частых циклах.
• Двойной выход 2х5 кВ: повышает гибкость монтажа и даёт возможность резервирования каналов.
• Ограниченный ток поджига: баланс между надежностью зажигания и сроком службы электродов.
• Простота сервисирования: штекерные соединения и модульная компоновка ускоряют замену компонента без вмешательства в магистрали подачи топлива.

Экспертное заключение

Трансформатор поджига Siemens ZM 20/10 00425090 подходит для задач, где критичны повторяемость искрового запуска и ограничение тепловой нагрузки на компонент при цикличной эксплуатации. Модель рекомендована для интеграции в промышленные и коммунально-бытовые котельные установки с частыми пусками и остановками, где важны статическая стабильность напряжения поджига, соответствие параметрам ED и безопасные штекерные интерфейсы.
