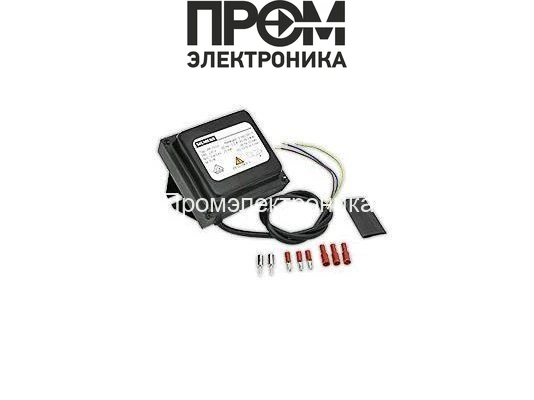

Трансформатор поджига Siemens ZM 20/10 00425637

Трансформатор поджига Siemens ZM 20/10 00425637 — назначение и область применения

Модуль Трансформатор поджига Siemens ZM 20/10 00425637 представляет собой специализированный силовой преобразователь для формирования высоковольтных импульсов, предназначенных для образования электрической дуги между поджигающими электродами в горелочных установках. Основная функция — генерация стабильного высоковольтного импульса для воспламенения топливовоздушной смеси в стационарных и мобильных теплогенерирующих системах промышленного и коммунального назначения.

Конструктивные особенности и принцип работы

Устройство выполнено по трансформаторной схеме с изолированным вторичным контуром, рассчитанным на двойной выход: 2х5 кВ. Первичная обмотка питается от сети переменного тока 230 В и рассчитана на рабочий ток порядка 1.1 А, что определяет тепловые потери и требования к системе охлаждения.

Повышающее отношение витков обеспечивает формирование высокого напряжения на вторичных обмотках. Высоковольтные импульсы передаются на электродный промежуток через штекерные разъёмы диаметром Ø6 мм, что влияет на характеристику паразитной ёмкости и форму импульса. При подаче выходного напряжения до 5 кВ на каждом канале ток поджига порядка 20 мА обеспечивает энергию пробоя, достаточную для преодоления критерия пробоя газовой межэлектродной среды (соответствие закону Паскена для заданного расстояния и давления).

Пластиковый корпус с внутренней изоляцией снижает риск внешних утечек и улучшает электрическую прочность при перепадах температуры. Указанная продолжительность работы ED 33% (ED/DU 33%) определяет допустимый рабочий цикл: при непрерывной эксплуатации необходим расчёт режима включения и охлаждения, чтобы избежать перегрева магнитопровода и обмоток. Комплект включает питающий кабель длиной 700 мм и соединительные фитинги для быстрой интеграции в монтажную схему.

Ключевые технические характеристики

• Выходное напряжение 2х5 кВ: обеспечивает запас по напряжению для уверенного пробоя при типичных зазорах электродов и вариативных составах газов;
• Ток поджига 20 мА: определяет энергию импульса и скорость формирования плазменного канала, влияя на повторяемость поджига при низком давлении;
• Первичный ток 1.1 А при 230 В: определяет нагрузку на сеть и тепловую нагрузку трансформатора; важно учитывать при подборе предохранителей и проводки;
• ED 33%: указывает допустимый коэффициент загрузки по времени; при непрерывной цикличности требуется организация вентиляции или интервалов охлаждения;
• Штекерные разъёмы Ø6 мм: упрощают монтаж и гарантируют согласованную электрическую ёмкость и механическую прочность соединения;
• Производитель и страна: Siemens, Германия — соответствие промышленным стандартам производства и контролю качества.

Сценарии эксплуатации и преимущества

Типовые сценарии: поджиг пилотных и основного факела в газовых и мазутных горелках, вспомогательные поджиговые контуры в котельных агрегатах, резервные системы воспламенения в технологических печах. В условиях колебаний давления или состава газа важна стабильность выходного импульса и повторяемость пробоя.

• Стабильная генерация импульса при типичных зазорах электродов и рабочих давлениях;
• Удобство монтажа через штекерные разъёмы и комплектный кабель;
• Прогнозируемая термическая нагрузка при соблюдении ED 33%;
• Компактная конструкция и инкапсуляция, снижающая влияние внешних факторов;
• Соответствие отраслевым требованиям для замены в сериях Siemens ZM.

Экспертное заключение

По характеристикам модуль соответствует задачам формирования коротких высоковольтных импульсов в горелочных системах с периодическими циклами работы. Рекомендуется для систем, где критична повторяемость пробоя при типичных электродных зазорах и где режимы эксплуатации укладываются в ED 33%. Для длительной непрерывной работы необходима организация отвода тепла и проверка коммутационной схемы в части управления питанием и защит.
