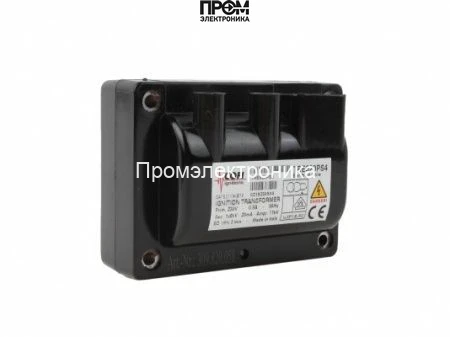

Трансформатор розжига Cofi TRE820PS4

Трансформатор розжига Cofi TRE820PS4 — техническое назначение и область применения

Трансформатор розжига Cofi TRE820PS4 — это специализированный силовой преобразователь импульсного типа, предназначенный для формирования высокого напряжения поджига в стационарных и модульных газовых горелочных установках. По классу он относится к компонентам систем поджига горелок низкой и средней мощности и используется в промышленной и коммерческой пусковой автоматики для инициирования электрического разряда между электродами поджига. Основная функция — преобразование сетевого переменного напряжения 230 В в импульсное высокое напряжение порядка 8 кВ при контролируемом токе поджига.

Конструктивные особенности и принцип работы

Конструкция основана на ультракомпактном трансформаторном блоке с сердечником, оптимизированным по геометрии для низких магнитных потерь при частоте сети 50–60 Гц. Первичная обмотка рассчитана на номинальное напряжение 230 В и рабочий ток порядка 0.9 А, вторичная — на формирование импульсного напряжения 8 кВ с ограничением тока до 20 мА. Внутренняя изоляция выполнена с учетом напряжений коммутации и повторно-импульсных перегрузок; применяются электроизоляционные материалы, соответствующие классу рабочих температур и прокладкам для уменьшения частичных разрядов.

Принцип работы: при подаче питающего напряжения первичная обмотка формирует магнитный поток в сердечнике. Вторичная обмотка с большим числом витков создает требуемый коэффициент трансформации. Для образования пробивного напряжения используется импульсная коммутация либо автогенерирующая схема, обеспечивающая накопление энергии и разряд по требованию пускового контроллера. Ограничение длительности включения описано параметром ED(DU) 19 %, что означает допустимую цикличность работы при номинальной нагрузке и требования к тепловому режиму: допускается непрерывная работа только в режиме импульсного включения с перерывами, обеспечивающими рассеивание тепла через корпус.

Ключевые технические характеристики

• Габариты 7×5.7×9.2 см и масса 0.2 кг: компактный форм-фактор упрощает интеграцию в ограниченные монтажные отсеки и снижает нагрузку на крепежные элементы, но требует учета теплового запаса при установке в замкнутых объемах.
• Рабочее напряжение 230 В и потребляемый ток 0.9 А: типичные параметры для сетевого питания, определяющие требования к предохранителям и питающей разводке; важно обеспечить защиту от пусковых токов и корректную коммутацию через реле или полупроводниковые ключи.
• Выходное напряжение поджига 8 кВ при токе 20 мА: обеспечивает стабильный пробой газового зазора на электродах, достаточный для надёжного воспламенения при стандартных зазорах и составе горючей смеси; ограничение тока минимизирует энергию, передаваемую в дугу, снижая эрозию электродов.
• Класс пылевлагозащиты IP00: отсутствие наружной защиты требует монтаж в защищённой от пыли и влаги камере или дополнительного кожуха с соответствующим рейтингом IP; эксплуатация в агрессивных средах не допускается без внешней защиты.
• Штекерные разъёмы Ø2.5 мм: совместимость с распространёнными кабельными системами поджига упрощает замену и обслуживание, но требует контроля качества контактов и правильной полярности соединений.

Сценарии эксплуатации и преимущества

Технические сценарии включают последовательный и повторно-кратковременный поджиг в котельных, камерах сгорания промышленных котлов, модульных горелочных системах в коммерческом и промышленном секторе. Благодаря компактности трансформатор подходит для модернизации существующих блоков управления, где пространство ограничено.

• Интеграция в управляющие шкафы: подходит для встраивания во фронтальные панели и монтажные рейки с обязательным обеспечением вентиляции и температурных пауз.
• Обслуживание и замена: стандартизированные штекерные разъёмы упрощают диагностику и замену без перепайки.
• Тепловой режим: схема с ED 19% требует расчёта коэффициента использования и организации периодов покоя для предотвращения перегрева.
• Электрическая безопасность: ограниченный ток поджига снижает риск длительного горения дуги и повреждения электрооборудования.

Экспертное заключение

По совокупности параметров Cofi TRE820PS4 представляет собой типовой трансформатор поджига для систем с импульсным режимом работы и ограниченным монтажным пространством. Модель целесообразна для задач, где требуется гарантированное формирование высоковольтного пробоя при контролируемом токе и где обеспечивается защищённая монтажная среда с учётом требуемого термического расписания (ED 19%). Для агрессивных или пылевых сред необходима внешняя защита согласно требованиям IP.
