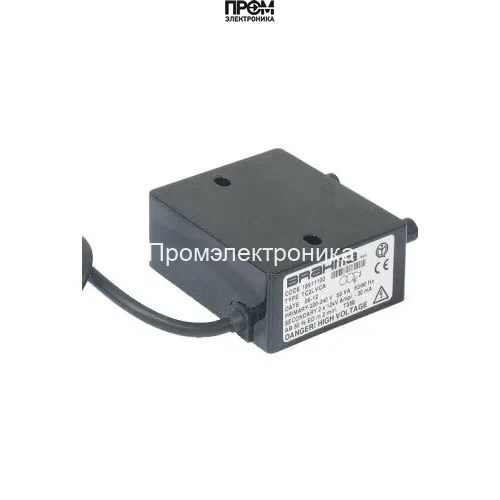

Трансформатор розжига Brahma TD2LTCA 15911105

Трансформатор розжига Brahma TD2LTCA 15911105 — назначение и область применения

Трансформатор розжига Brahma TD2LTCA 15911105 — это компактный высоковольтный преобразователь, предназначенный для создания контролируемого искрового разряда в системах поджига газовых горелок и пыжевых запальников. Устройство относится к классу электромеханических преобразователей напряжения для теплотехнического оборудования и применяется в автоматике горения, в том числе в промышленных и коммерческих котлах, горелочных модулях и системах управления пламенем. Основная функция — формирование импульса 12 кВ при заданном токе поджига для надежной и стабильной инициации горения.

Конструктивные особенности и принцип работы

Конструкция основана на трансформаторной схеме с первичной низковольтной обмоткой, рассчитанной на питание 220–240 В, и вторичной высоковольтной обмоткой, обеспечивающей выходное напряжение 12 кВ. Внутри корпуса применена индуктивная намотка с правильным чередованием слоёв изолирующего материала для минимизации частотных потерь и риска электрического пробоя при пульсации нагрузки.

Рабочий цикл определяется как ED(DU) 50 %, что указывает на режим попеременных включений при цикле нагрузки: при 50% ED трансформатор способен работать с номинальной нагрузкой в интервалах, заданных схемой управления горением. Такое исполнение типично для модулей поджига, где требуется повторяемость искрового разряда при циклическом запуске запальника.

Для получения искры трансформатор формирует импульсный высоковольтный разряд: при подаче питания через первичную обмотку создается магнитный поток, скорость нарастания которого определяет форму импульса на вторичной. Сопротивление вторичной и геометрия штекерных разъёмов диаметром 4 мм влияют на величину ионизации газовой прослойки и стабильность пробоя между электродами. Ток поджига в режиме искры составляет 30 мА, что обеспечивает достаточную энергию заряда для воспламенения пилотного пламени без чрезмерного теплового воздействия на электроды.

Ключевые технические характеристики

• Напряжение поджига 12 кВ: обеспечивает пробой межэлектродного промежутка в условиях стандартного газового давления; важно для проектирования зазора и изоляции проводки.
• Ток поджига 30 мА: гарантирует энергию импульса, достаточную для надежного воспламенения, и одновременно ограничивает тепловую нагрузку на электроды и изоляцию.
• Потребляемая мощность 55 ВА: влияет на выбор источника питания и предохранителей в цепи управления; при расчёте тепловых потерь учитывается КПД трансформации и режим ED 50 %.
• Питание 220–240 В, 50/60 Гц: совместимость с промышленной сетью переменного тока; допустимость работы на обеих частотах облегчает интеграцию в международные установки.
• ED(DU) 50 %: определяет допустимую продолжительность включения и требует обеспечения цикличности эксплуатации, что важно для схем охлаждения и долговечности обмоток.
• Класс защиты IP00: отсутствие пыле- и влагозащиты требует монтажа в закрытых шкафах управления или применение дополнительных барьеров изоляции в полевых условиях.
• Габариты 7.3×3.5×7 см и масса 0.36 кг: компактность облегчает размещение в ограниченных пространствах горелочных модулей и снижает инерционность монтажных конструкций.
• Длина кабеля питания 560 мм и штекерные разъёмы 4 мм: обеспечивают удобство подключения к платам управления и стандартизированным кабелям поджига.

Сценарии эксплуатации и преимущества

Типовые сценарии: запуск пилотных и основных горелок при циклическом включении котельных агрегатов; интеграция в системы автоматического розжига с контролем пламени; замена устаревших модулей в промышленных линиях, где требуется стандартизированный высоковольтный импульс.

• Совместимость с сетями 220–240 В и частотами 50/60 Гц: упрощает применение в разных регионах без дополнительных преобразователей.
• Компактность и малый вес: уменьшает требования к месту монтажа и упрощает обслуживание в ограниченных шкафах управления.
• Явное ограничение тока поджига 30 мА: снижает риск перегрева контактов и продляет срок службы электродов.
• Стандартные штекерные разъёмы 4 мм: обеспечивают быстрое и надежное подключение в полевых условиях без специализированных инструментов.
• Итальянское производство: соответствует промышленным стандартам изготовления трансформаторных сборок и контролю изоляции и намотки.

Экспертное заключение

Трансформатор поджига Brahma TD2LTCA 15911105 целесообразен в конфигурациях с повторяемыми циклами запуска при ED 50 %, где требуется стабильный импульс 12 кВ при ограниченном токе 30 мА. При монтаже необходимо предусмотреть размещение в сухом, защищённом от пыли пространстве из‑за класса IP00 и учитывать тепловой режим при длительных сериях включений. Рекомендуется проектировать зазор и изоляцию с учётом номинального напряжения и геометрии штекерных разъёмов, а также обеспечивать соответствие питающей сети 220–240 В и защитным устройствам на уровне схемы управления горением.
