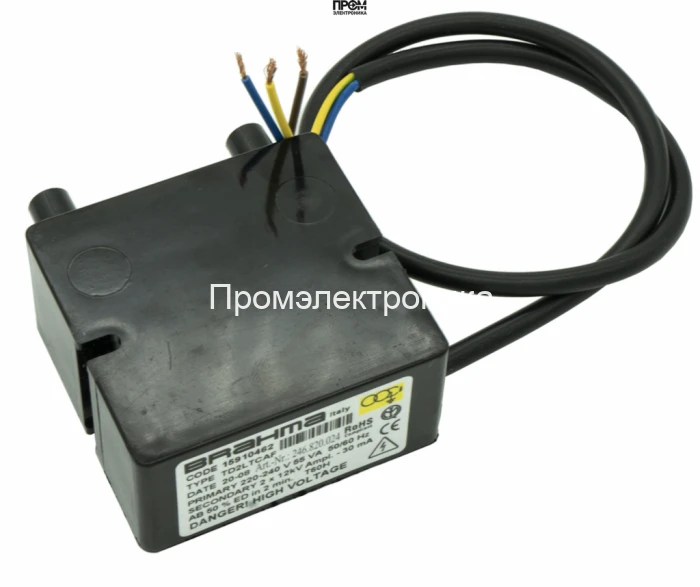

Трансформатор розжига Brahma TD2LTCAF 15910462

Трансформатор розжига Brahma TD2LTCAF 15910462 — назначение и область применения

Настоящий документ описывает конструктивно-функциональные особенности Трансформатора розжига Brahma TD2LTCAF 15910462. Это компактный силовой модуль классического назначения — устройство для генерации высоковольтных импульсов поджига в газовых и жидкотопливных горелочных системах. В промышленной и коммерческой котельной технике трансформатор выполняет основную функцию: создание искрового промежутка нужной энергии для инициации горения при управлении автоматикой горелки и контроллерами управления.

Конструктивные особенности и принцип работы

Конструкция основана на сочетании понижающего/повышающего магнитного трансформатора и высокочастотного электронного генератора. Входной сетевой сигнал переменного тока с частотой 50/60 Гц проходит через встроенный выпрямительно-генераторный блок и затем через цепь импульсного повышения напряжения. Применённый метод — преобразование сетевой частоты в высокочастотную подсистему с последующим намагничиванием трансформаторной обмотки высокой кратности витков, что позволяет получить на выходе импульсы порядка 12 кВ.

Для снижения электромагнитных помех в схеме интегрирован EMC‑фильтр и варистор для защиты от перенапряжений. Варистор обеспечивает нелинейную защиту входного узла при крутых фронтах скачков, распределяя энергию по теплоёмкости корпуса и ограничивая пиковые значения. Защита от короткого замыкания реализована через контроль тока и отключение на уровне схемы управления генератором, что сохраняет целостность обмоток и уменьшает вероятность термических повреждений.

Корпус выполнен из пластика и имеет заявленный класс пылевлагозащиты IP 00, что предполагает необходимость установки в защищённом от механического и атмосферного воздействия отсеке. Непостоянный рабочий цикл ED 50% указывает на режим чередования включён/выключен при циклах розжига, что важно учитывать при подборе интервалов работы в алгоритмах управления.

Ключевые технические характеристики

• Напряжение поджига 12 кВ: обеспечивает достаточную электрическую прочность для образования устойчивой искры при межэлектродном зазоре 3–5 мм, снижая требования к точности центрирования электродов.
• Ток поджига 30 мА: ограничивает энергию разряда и уменьшает риск повреждения электродов и горелочной арматуры при частых циклах розжига.
• Потребляемая мощность 55 ВА: определяет нагрузку на питающую сеть и необходимость расчёта сечения проводников и блока питания контроллера.
• Частота 50/60 Гц: совместимость с сетевыми стандартами, применение в регионах с разными частотными стандартами без дополнительных преобразователей.
• Класс IP 00 и пластиковый корпус: требует монтаж в защищённом отсеке; не предназначен для открытого монтажа во влажной или запылённой среде.
• Длина питающего кабеля 560 мм и штекер 4 мм: упрощают подключение к стандартным жгутам горелки и позволяют минимизировать падения напряжения в линии высокого напряжения.
• Рабочая температура −10…+60 °C: гарантирует стабильность параметров в типичных котельных и хозяйственных помещениях, при необходимости использовать термоизоляцию или подогрев в более суровых условиях.

Сценарии эксплуатации и преимущества

Как работает в системе: контроллер инициирует импульс розжига, трансформатор формирует высоковольтный импульс и генерирует искру в камере сгорания. Благодаря ограниченному току и встроенной защите, при коротком замыкании происходит селективное отключение, что обеспечивает сохранность электроники и снижает время простоя.

• Кейс: коммунальные котельные — используется для периодического автоматического розжига горелок с циклом включения/выключения, где важна повторяемость и долговечность импульса.
• Кейс: технологические печи малой мощности — обеспечивает точную и контролируемую инициацию горения при частых переключениях режимов.
• Кейс: ремонт и модернизация — совместим с контроллерами Brahma, подходит для замены устаревших модулей при сохранении электромеханических гнёзд и штекеров.

Экспертное заключение

Трансформатор розжига Brahma TD2LTCAF 15910462 представляет собой специализированный модуль для систем розжига, оптимизированный под работу в стандартных сетях 50/60 Гц с требуемым импульсным напряжением и ограничением тока. Модель подходит для применения в закрытых отсеках котельных и технологических установок при режиме эксплуатации с циклом ED 50%. При проработке интеграции важно учитывать класс защиты корпуса IP 00 и температурный диапазон.
