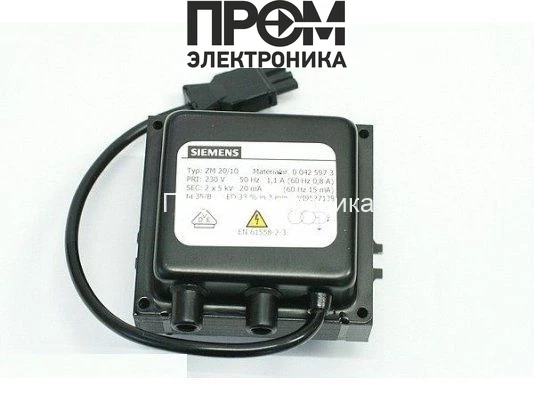

Трансформатор поджига Siemens ZM 20/10 00425973

Трансформатор поджига Siemens ZM 20/10 00425973 — техническое назначение

Трансформатор поджига Siemens ZM 20/10 00425973 — специализированное электротехническое устройство классического гальванического исполнения для формирования высоковольтного импульса в системах газовоздушного поджига. Относится к модульным преобразователям низковольтной сети в импульсное высокое напряжение и применяется в промышленном отопительном оборудовании и автоматике горения для инициирования устойчивой искровой или коронной плазмы. Основная функция — генерация опорного импульса высокого напряжения при питающем напряжении 230 В.

Конструктивные особенности и принцип работы

Устройство реализовано на трансформаторной базе с разделёнными секциями обмоток: первичная обмотка рассчитана на сетевой ток, вторичная — на формирование импульсного напряжения. За счёт соотношения витков и конструктивного размещения обмоток достигается необходимое коэффициентное увеличение напряжения до 2×5 кВ на выходных штекерных разъёмах диаметром Ø4 мм. Принцип работы — трансформаторный перенос энергии с первичной на вторичную обмотку, дополненный схемой коммутации, ограничением тока и системой развязки для обеспечения воспламенения при минимальном постоянном токе.

Импульсный режим формируется через прерывающий или импульсный драйвер, который кратковременно пропускает сетевой ток через первичную обмотку. Это создает на вторичной обмотке высоковольтный скачок, достаточный для пробоя промежутка поджига. Ток поджига ограничен до 20 мА, что уменьшает энергопотребление вторичных цепей и минимизирует эрозию электродов. Тепловой режим определяется параметром ED (продолжительность работы) — 33 %, что указывает на требование прерывистого режима эксплуатации и важность обеспечения теплоотвода и циклового нагрева/охлаждения.

Материалы изоляции и конструкция корпуса рассчитаны под рабочее напряжение и высокочастотные составляющие переходных процессов; типичные решения включают пропитанные композиты или эпоксидную заливку для предотвращения поверхностного тления и снижения вероятности внутреннего пробоя. Длина питающего кабеля — 250 мм, что задаёт монтажные требования при размещении в шкафах управления и требует планирования подключения в пределах допустимой дистанции от питающего терминала.

Ключевые технические характеристики

• Напряжение поджига 2×5 кВ: обеспечивает запас по пробивному напряжению для устойчивого формирования искры при различных зазорах и условиях влажности, влияет на требования к расстояниям изоляции и к материалам плоскостей размножения искрового разряда.
• Ток поджига 20 мА: лимитирует энергию импульса, снижает нагрузку на электроды и электропроводящие элементы, уменьшает скорость износа и необходимость частой замены компонентов системы поджига.
• Питающее напряжение 230 В и сила тока 1.1 А: определяют входную нагрузку на сеть, влияют на выбор предохранителей и коммутационной аппаратуры в цепи питания трансформатора.
• Продолжительность работы ED 33 %: указывает на номинальный рабочий цикл (например, 20 минут работы / 40 минут ожидания) и требует учета тепловой инерции для поддержания допустимой температуры обмоток и сердечника.
• Длина кабеля 250 мм и штекер Ø4 мм: влияют на монтажную гибкость, расстояние до точки подключения и требования к механическим соединениям при замене или обслуживании.
• Происхождение — Германия, серия Siemens ZM: определяет соответствие отраслевым стандартам качества и совместимость по габаритам и электрическим интерфейсам с оборудованием, проектируемым под данную серию.

Сценарии эксплуатации и преимущества

Типичные сценарии: промышленное и коммунальное отопление, котельные установки, автоматические горелки и пилотные поджигающие элементы в установках с циклическим режимом работы. Устройство используется в схемах с прерывистым поджигом и там, где критично контролируемое значение импульсной энергии.

• Сниженная энергия импульса: минимизирует электрическую и механическую эрозию контактных зон, продлевая срок службы электродов.
• Компактная трансформаторная конструкция: упрощает интеграцию в шкафы управления и модули горелок с ограниченными монтажными объемами.
• Ясные требования к циклу ED: облегчают расчёт теплового баланса и выбор систем охлаждения или перерывов в эксплуатации.
• Унификация штекеров Ø4 мм: обеспечивает совместимость с широким рядом кабельных интерфейсов и упрощает заменяемость при сервисе.
• Низкий входной ток: упрощает защиту цепи и снижает требования к кабельной трассе питания.

Экспертное заключение

Модель Siemens ZM 20/10 00425973 предназначена для задач, где требуется формировать многократные, ограниченные по энергии высоковольтные импульсы в циклическом режиме с существенным значением ED (33%). Технически подходит для интеграции в промышленные горелочные комплексы с прерывистым поджигом, где важны управляемая энергия импульса и минимальная эрозия поджиговых электродов. При проектировании системы следует учитывать длину питающего кабеля, требования по изоляции вокруг выходных штекеров и тепловой режим, а также предусмотреть соответствующие меры по помехоподавлению и защиту от перенапряжений во входной цепи.
