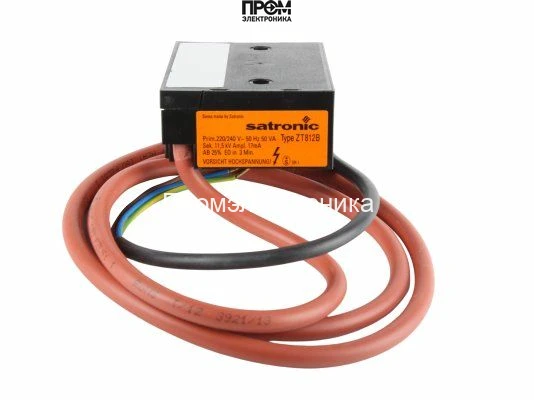

Трансформатор розжига Satronic / Honeywell ZT 812

Трансформатор розжига Satronic / Honeywell ZT 812 — назначение и полное техническое наименование

Модуль Трансформатор розжига Satronic / Honeywell ZT 812 представляет собой специализированный силовой трансформатор для систем искрового поджига горелок и котельных агрегатов. Класс устройства — импульсный или прерывисто-работающий трансформатор розжига, предназначенный для формирования высоковольтного импульса, который инициирует пробой газо-воздушного промежутка на электроде и обеспечивает стабильный старт горелочной смеси.

Конструктивные особенности и принцип работы

Конструкция базируется на двухобмоточной схеме: первичное питание с рабочим напряжением 240 В и вторичная высоковольтная обмотка, формирующая выходное напряжение 10 кВ. Соотношение витков и индуктивность сердечника задают коэффициент трансформации и динамику фронта импульса.

При подаче питания на первичную обмотку проходит переменный ток 50 Гц. Включение/выключение подач часто реализуется через электронный модуль розжига или механический прерыватель, что приводит к возникновению ступенчатых изменений тока и электромагнитной индукции во вторичной цепи. В результате формируется высоковольтный разрядный импульс, способный преодолеть диэлектрическое сопротивление зазора на свече или искровом электроде.

Ключевые конструкционные элементы: магнитопровод с минимизированными потерями на вихревые токи и гистерезис, изоляция вторичной обмотки, рассчитанная на длительную выдержку напряжений порядка 10 кВ, и термостойкая обмоточная изоляция, учитывающая рабочую нагрузку при ED 25%. Ограничивающее устройство по току и контролируемая энергия импульса обеспечивают повторяемость искровых разрядов без выхода из строя изоляции.

Ключевые технические характеристики

• Напряжение поджига 10 кВ: обеспечивает требуемое электрическое поле для пробоя газового промежутка при типичных зазорах электродов до нескольких миллиметров; напрямую влияет на максимальную рабочую ширину искрового зазора и надёжность воспламенения смеси.
• Ток поджига 16 мА: определяет амперметрическую составляющую разряда; совместно с напряжением задаёт мгновенную мощность импульса и скорость перехода через пробой.
• Потребляемая мощность 50 ВА: указывает суммарную электрическую нагрузку на сеть при режиме розжига; важна при расчёте кабельной и коммутационной аппаратуры и при выборе предохранителей.
• Сила тока первичной обмотки 0.16 A при 240 В: позволяет оценить тепловую нагрузку на первичную цепь и размеры проводников ввода.
• Частота 50 Гц: соответствует сетевым условиям региона; влияет на режимы намагничивания сердечника и паразитные токи.
• Продолжительность работы ED 25%: ограничивает среднюю тепловую нагрузку; переводит трансформатор в категорию прерывистых устройств, пригодных для циклических операций розжига с последующим охлаждением.
• Вес 0.23 кг: компактность и лёгкость монтажа при интеграции в блоки управления и монтажные панели.

Сценарии эксплуатации и преимущества

Как работает в практике: при подачи команды от контроллера розжига трансформатор формирует последовательность высоковольтных импульсов, которые переходят на искровой электрод. Возникший коронный/дуговой разряд инициирует возгорание топливно-воздушной смеси в камере сгорания. При отказе одного импульса система повторяет цикл согласно алгоритму управления.

Для чего нужен: инициация воспламенения в газовых и дизельных горелках, обеспечение надёжного запускового процесса в системах отопления и промышленных горелках, замена штатных модулей в сериях Honeywell ZT.

• Интеграция с контроллерами: совместимость со стандартными блоками розжига Honeywell ZT.
• Повторяемость импульса: стабильная амплитуда и длительность при соблюдении условий ED.
• Компактность: облегчённый монтаж в ограниченном пространстве.
• Простота замены: соответствует габаритным и электрическим характеристикам OEM‑моделей.

Экспертное заключение

Модель Satronic / Honeywell ZT 812 подходит для прерывистых режимов розжига в бытовых и промышленных горелочных системах, где важна высоковольтная амплитуда при ограничении среднего тепловыделения (ED 25%). Для непрерывных циклов работы или частых повторных пусков необходимо выбирать трансформаторы с более высоким допустимым ED или системой охлаждения. При проектировании учитывайте параметры 10 кВ, 16 мА и 50 ВА для расчёта цепей защиты и коммутации.
