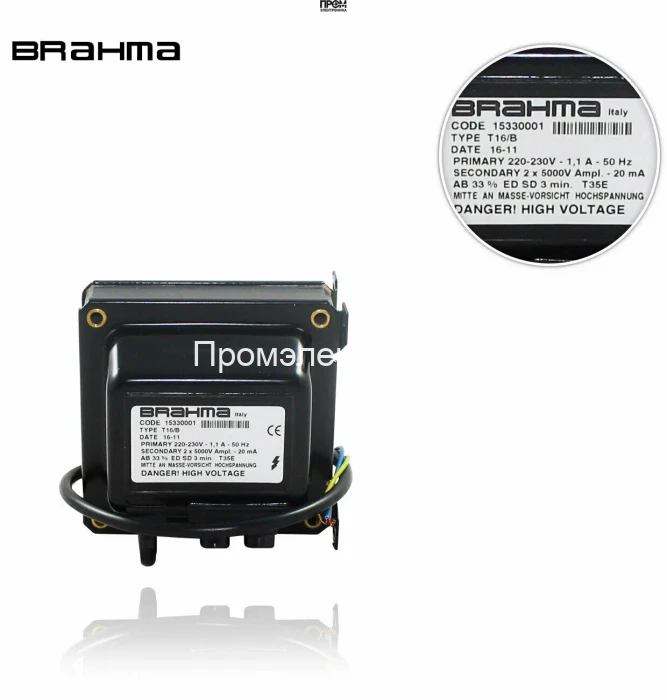

Трансформатор розжига Brahma T16/B

Трансформатор розжига Brahma T16/B — назначение и область применения

Трансформатор розжига Brahma T16/B — электромагнитное высоковольтное устройство класса поджиговых трансформаторов, предназначенное для генерации импульсного и/или непрерывного высокого напряжения, используемого для инициирования горения топливно‑воздушной смеси. Основная функция — образование стабильной высоковольтной искры/дуги для автоматического зажигания в горелочных установках, тепловых пушках и котлах промышленного и бытового назначения.

Конструктивные особенности и принцип работы

Устройство представляет собой понижающе‑повышающий трансформатор с жестко определённым соотношением витков первичной и вторичной обмоток и специальной системой изоляции вторичной цепи. На вход подаётся сетевой переменный ток в диапазоне, характерном для отопительного оборудования; при этом внутренняя электроника или конструктивный магнитопровод преобразуют поступающую мощность в импульсное высокое напряжение на вторичной обмотке.

Принцип работы основан на классической трансформаторной индукции: изменение тока в первичной обмотке создаёт поле в магнитопроводе, индуцирующее повышенное напряжение во вторичной обмотке. Для образования стабильно повторяющихся искровых разрядов применяется комбинация повышающего коэффициента трансформации и согласованной ёмкостно‑индуктивной нагрузки в линии поджига. Электрическая мощность и индуктивность сформированы так, чтобы при номинальной потребляемой мощности происходило воспламенение топлива при удерживаемом токе поджига ≈20 мА, что обеспечивает формирование устойчивой дуги без излишнего перегрева электрода.

Тепловой режим контролируется заданным циклом работы ED (длительность включения) — 33%, что регламентирует режимы кратковременного повторного включения и предотвращает перегрев обмоток. Силовые и сигнальные соединения выполнены через стандартные штекерные разъёмы диаметром 4 мм, длина кабеля питания — 700 мм, что облегчает монтаж и замену в типовых горелочных отсеках.

Ключевые технические характеристики

• Потребляемая мощность 240 ВА: при номинальном токе 1,1 А обеспечивает достаточный энергетический резерв для быстрого нарастания вторичного напряжения и формирования стабильной искры; влияет на тепловыделение и требования к цепям питания.
• Напряжение поджига 5 кВ: уровень вторичного напряжения рассчитан на преодоление разрывов и воздушных зазоров в типичных камерах сгорания; обеспечивает надёжную инициацию при стандартных электродах и условиях смешения топлива и воздуха.
• Ток поджига 20 мА: ограниченный ток предотвращает чрезмерное эрозионное воздействие на электроды и снижает риск преждевременного разрушения изоляции, сохраняя долговечность узла поджига.
• ED 33%: рекомендуемый цикл работы указывает на предназначение для прерывистого или импульсного режима поджога, требует согласования с системой управления горелкой для соблюдения допустимых температур обмоток.
• Частота 50 Гц: совместимость с сетями стандартной промышленной частоты; при отклонениях частоты изменятся индуктивные характеристики и поведение импульсов высокого напряжения.
• Габариты 11.5×8×14.6 см, масса 3 кг: компактная конструкция с возможностью установки в ограниченном объёме горелочного отсека; масса влияет на монтажные крепления и виброизоляцию.

Сценарии эксплуатации и преимущества

Типичные сценарии применения: автоматический розжиг промышленных и бытовых горелок, запускающие операции котлов центрального отопления, пусковые модули тепловых пушек, резервные системы розжига в технологических печах. Устройство рассчитано на повторяемые кратковременные циклы зажигания с последующим переходом в устойчивое горение, контролируемое основной системой подачи топлива.

• Удобство замены: стандартные штекерные разъёмы и размеры позволяют быстро интегрировать модуль при ремонте или модернизации без переделки проводки.
• Согласование с сетями 220–240 В: при номинальной потребляемой мощности и токе трансформатор оптимизирован под типичные сетевые условия, что упрощает ввод в эксплуатацию.
• Ограниченный ток поджига: снижает износ электродов и уменьшает вероятность пробоя изоляции при контакте с продуктами сгорания.
• Компактность и масса: упрощают монтаж в ограниченных пространствах и сокращают требования к несущим конструкциям.

Экспертное заключение

Трансформатор розжига Brahma T16/B (арт. 15330001, альт. 66013017) представляет собой типичный компонент систем автоматического розжига, рассчитанный на прерывистую эксплуатацию с ограничением по ED. При номинальных параметрах 240 ВА, 1,1 А, 5 кВ, 20 мА он предназначен для задач, где требуется надёжное формирование искры при ограниченном времени работы модуля. Модель подходит для монтажа в стандартных горелочных блоках и котлах, где важно соблюдение циклов включения и теплоотвода; не рекомендуется для непрерывного режима поджига без дополнительного охлаждения или понижающих интервалов работы.
