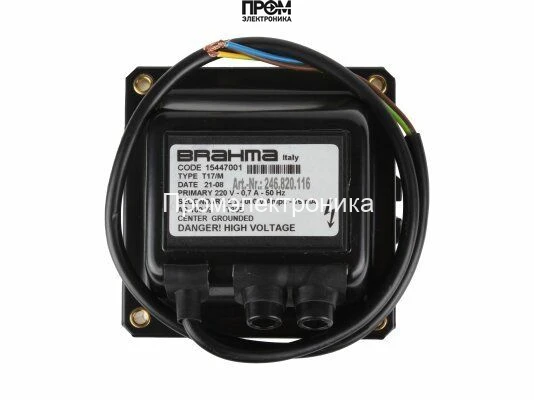

Трансформатор розжига Brahma T17/M 15447001

Трансформатор розжига Brahma T17/M 15447001 — техническое наименование и назначение

Данный элемент — специализированный импульсный трансформатор розжига серии Brahma T17/M, предназначенный для формирования высоковольтной искры в системах сжигания топлива. Класс устройства — силовой электромагнитный трансформатор для газовых и жидкотопливных горелочных модулей. Основная функция — повышение сетевого напряжения до величины, необходимой для пробоя газового промежутка и инициирования горения, обеспечивая стабильный поджиг в автоматизированных горелках и пилонообразных источниках воспламенения.

Конструктивные особенности и принцип работы

Устройство выполнено по классической схеме с разделением на первичную и вторичную стороны: в конструкции присутствуют по две первичные и по две вторичные обмотки, что обеспечивает разделение питания управляющей электроники и силовой части поджига. Обмотки намотаны на магнитопровод, конструкция которого оптимизирована для минимизации потерь на гистерезис и вихревые токи. Применена полиэфирная смола для пропитки и изоляции обмоток, что повышает диэлектрическую прочность и устойчивость к температурным циклам.

Принцип работы: при подаче сетевого напряжения 220 В через первичную обмотку формируется магнитный поток в сердечнике, который индуцирует на вторичных обмотках импульсы высокого напряжения порядка 4 кВ. Механизм перехода энергии во вторичную цепь определяется крутизной фронта тока и параметрами рассеяния обмоток — утечки индуктивности и паразитной ёмкости. Энергия искрового разряда определяется произведением напряжения и времени разряда с учётом ёмкости системы розжига и сопротивления разрядного промежутка; практическая реализация обеспечивает рабочий ток розжига около 16 мА, достаточный для пробоя стандартных зазоров в горелочных камерах.

Устройство рассчитано на сетевую частоту 50 Гц, потребляемая электрическая мощность — 240 ВА, при этом номинальный ток первичной цепи ≈ 0.7 А. Продолжительность работы заявлена как ED 100%, что позволяет эксплуатировать трансформатор в режимах продолжительной подачи импульсов без обязательных пауз. Корпус из прессованного металла с антикоррозийным покрытием обеспечивает механическую жёсткость, однако класс защиты IP00 требует установки в защищённом от пыли и влаги объёме шкафа управления.

Ключевые технические характеристики

• Напряжение поджига — 4 кВ: обеспечивает необходимую разрывную способность для воспламенения газов с типичными пробивными напряжениями; влияет на максимально допустимый зазор электродов и требования к изоляции.
• Потребляемая мощность — 240 ВА: определяет требования к источнику питания и к предохранительной аппаратуре в цепи первичной обмотки.
• Ток поджига — 16 мА: напрямую коррелирует с энерговыделением в искровом разряде и эффективностью поджига при заданной геометрии горелки.
• Продолжительность работы ED 100%: допускает непрерывную эксплуатацию при циклических поджиговых импульсах, снижая риск термической перегрузки.
• Класс защиты IP00: требует монтаж в закрытом шкафу или корпусе с соответствующей степенью защиты, предотвращающей загрязнение и попадание влаги.
• Длина кабеля питания — 550 мм: упрощает размещение внутри модуля горелки, но при необходимости удлинения следует учитывать падение напряжения и мешающие помехи.
• Габариты 11×9.8×7.8 см, масса 3.5 кг: влияет на компоновку монтажного отсека и механические нагрузки на крепления.

Сценарии эксплуатации и преимущества

Как работает в типовом применении: трансформатор устанавливается в составе блока управления горелкой, получает питание при команде на поджиг и формирует серию импульсов высокого напряжения, которые через керамические держатели и электроды создают искру в камере сгорания. Для чего нужен: инициирование стабильного воспламенения смеси в технологических и отопительных установках, обеспечение кратковременных и повторяющихся искровых разрядов при различных режимах нагрузки.

• Подходит для непрерывных циклов розжига благодаря ED 100%.
• Техническая изоляция и пропитка смолой повышают диэлектрическую устойчивость в условиях повышенных напряжений.
• Компактность и стандартные габариты обеспечивают простую интеграцию в промышленные и коммерческие горелочные модули.
• Чётко определённые электрические параметры упрощают подбор защитных устройств и кабельной сетки.

Экспертное заключение

Трансформатор розжига Brahma T17/M 15447001 целесообразен для систем, требующих стабильного формирования искрового разряда при номинальной сетевой частоте 50 Гц и мощности порядка 240 ВА. Рекомендуемая область применения — стационарные горелочные модули и шкафы автоматики, где предусмотрена защита от внешних воздействий ввиду класса IP00. Модель подходит для задач с частыми поджигами и продолжительной эксплуатацией благодаря заявленному режиму работы.
