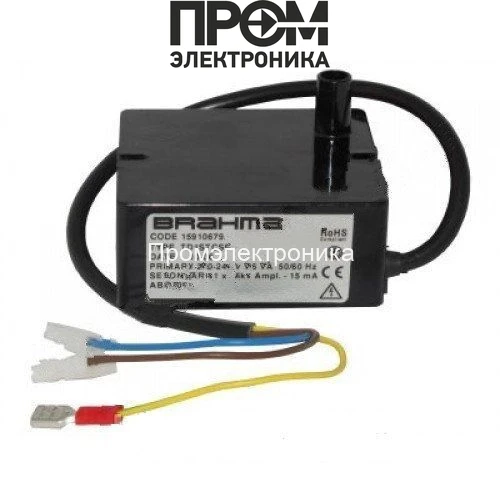

Трансформатор розжига Brahma TD1STCSF 15910686

Трансформатор розжига Brahma TD1STCSF 15910686 — назначение и область применения

Технический модуль Трансформатор розжига Brahma TD1STCSF (код 15910686) представляет собой силовой импульсный трансформатор повышающего типа для систем поджига горелок. Это устройство классического назначения в теплотехнике и промышленной автоматике: оно преобразует сетевое переменное напряжение в импульс высокого напряжения для инициирования искрового разряда и поджига топлива. Основная функция — генерация стабильного искрового разряда 15 кВ при токе до 15 мА для газовых, дизельных и мазутных горелочных установок.

Конструктивные особенности и принцип работы

Конструкция базируется на магнитопроводе с минимизированными потерями на вихревые токи и оптимизированной обмоточной системой. Входная обмотка рассчитана на промышленную сеть 230 В и работает в сочетании с интегрированным ограничителем мощности и фильтром электромагнитных помех, соответствующим директиве 2004/108/EC (EMC). Выходная обмотка имеет высокое число витков и увеличенную геометрическую длину изоляции, что обеспечивает номинальное выходное напряжение 15 кВ и предсказуемую форму импульса.

Принцип формирования искры — повышение потенциала на выходном электрическом контакте до уровня, превышающего диэлектрическую прочность зазора; при достижении этого уровня происходит локальное ионизирование среды и образование проводящего канала. Эффективность поджига определяется не только амплитудой напряжения, но и энергетикой импульса, зависящей от эквивалентной ёмкости, индуктивности и длительности фронта импульса. В трансформаторе реализованы меры по снижению паразитных емкостей и управлению фронтом, что повышает повторяемость искрообразования в различных климатических условиях.

Тепловая и электрическая защита: обмотки выполнены с долговечной изоляцией и рассчитаны на работу при цикле ED 100%, что означает возможность непрерывной эксплуатации без снижений рабочих характеристик. Для подключения предусмотрен кабель питания длиной 560 мм и штекерный разъём поджига Ø 4 мм. Крепление — винтами M4/M5. Уровень защиты корпуса — IP 00, что требует монтажа в защищённом отсеке без воздействия влаги и пыли.

Ключевые технические характеристики

• Выходное напряжение 15 кВ: обеспечивает достаточный потенциал для пробоя уплотнённых и частично загрязнённых зазоров, увеличивает вероятность воспламенения слабых смесей.
• Ток поджига 15 мА: ограничивает энергию разряда, снижая риск непродуктивного пробоя и термической деградации электродов; совместим с типовыми искровыми электродами горелок.
• Потребляемая мощность 25 ВА: определяет среднюю нагрузку на сеть и формирует баланс между пиковой и среднеквадратичной мощностью при длительной работе.
• Работа от сети 230 В, 50/60 Гц: совместимость с международными сетями, позволяет использовать унифицированные сетевые фильтры и предохранители.
• ED 100%: допускает непрерывную эксплуатацию в режиме постоянного поддержания поджига, критично для установок с частыми попытками розжига или с длительными циклами горения.
• Кабель 560 мм и штекер Ø4 мм: обеспечивает гибкость монтажа и совместимость с распространёнными клеммами горелок.
• IP 00: требует установки в защищённой от внешней среды части теплового агрегата; непосредственно исключает наружное применение без дополнительного экранирования.
• Фильтр EMC и соответствие 2004/108/EC: снижает излучение помех в диапазонах, критичных для автоматики управления и радиооборудования.

Сценарии эксплуатации и преимущества

Как работает трансформатор в реальной системе: при подаче сетевого напряжения модуль поддерживает требуемый потенциал на выходе; при команде автоматики происходит формирование импульса с заданной амплитудой и энергетикой, который инициирует искру в камере сгорания. Возврат к исходному состоянию происходит за счёт демпфирования в первичной цепи и разрядки паразитных ёмкостей через встроенные резистивные элементы.

• Интеграция в промышленные горелки: совместим с горелочными блоками управления, где требуется стабильный многократный поджиг.
• Работа в широком диапазоне частот (50/60 Гц): обеспечивает универсальность для заводского и полевого применения.
• Высокая предсказуемость искрового разряда: снижает вероятность ложных срабатываний автоматики и минимизирует пропуски поджига.
• Долговечная изоляция и монтажные размеры: компактность и масса (0.36 кг, 7.3×7×3.5 см) упрощают размещение в сервисных отсеках и монтаж на типовые каркасы.
• Электромагнитная совместимость: встроенный фильтр уменьшает влияние на измерительную и управляющую аппаратуру.

Экспертное заключение

Модуль Brahma TD1STCSF 15910686 подходит для задач, где требуется стабильная генерация искры высокого напряжения при непрерывной эксплуатации и ограниченной среде по пыли и влаге. Рекомендуется для стационарных промышленных и коммунально-отопительных горелочных систем, где важны повторяемость поджига, ограничение энергии разряда и соответствие требованиям EMC. Для использования вне сухих закрытых отсеков следует предусмотреть защитный кожух или монтаж в составе согласованного блока.
