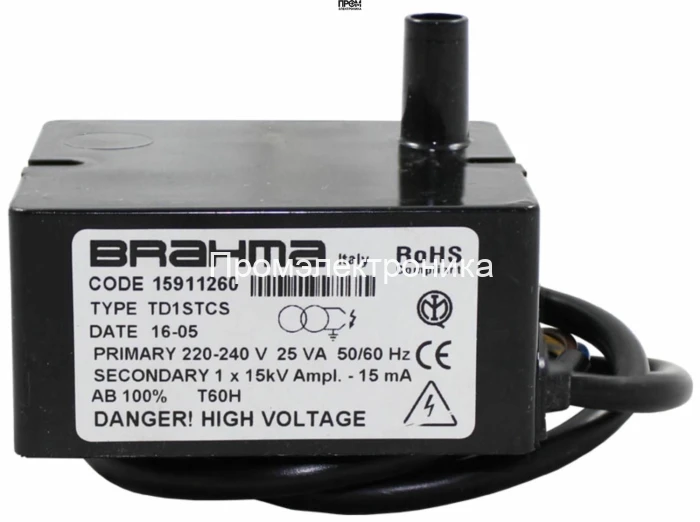

Трансформатор розжига Brahma TD1STCS 15911260

Трансформатор розжига Brahma TD1STCS 15911260 — назначение и область применения

Трансформатор розжига Brahma TD1STCS 15911260 — это специализированный силовой модуль класса устройств для инициирования искрового поджига в горелочных системах. Предназначен для создания импульсов высокого напряжения в системах сжигания газа и жидкого топлива в бытовых, коммерческих и промышленных горелках. Основная функция — генерация стабильной высоковольтной искры для надёжного воспламенения топливной смеси.

Конструктивные особенности и принцип работы

Устройство представляет собой импульсный трансформатор с первичной обмоткой, питаемой от сети переменного тока 220В, и вторичной обмоткой, рассчитанной на формирование выходного напряжения порядка 15кВ при токе поджига ~15мА. Преобразование осуществляется за счёт резонансно-импульсной схемы, где ключевой элемент формирует высокочастотные переходные фронты напряжения, которые затем повышаются вторичной обмоткой до требуемого значения. Такой подход обеспечивает короткие фронты импульса и концентрированную энергию, достаточную для преодоления электрического пробоя зазора поджига.

Изоляция вторичной обмотки и конструктивные компакты рассчитаны на повторяющиеся импульсы высокого напряжения; материал обмотки и наполнитель выбираются с учётом диэлектрических потерь и способности рассеивать тепло при длительной работе. В модели указан класс пылевлагозащиты IP00, что означает отсутствие герметизации корпуса — требования к монтажу и окружающей среде следует соблюдать в соответствии с типовыми нормами по месту установки.

Электрическая защита реализована в форме защиты от короткого замыкания на выходе; фильтра помех на борту нет, поэтому на уровне системы необходимо предусмотреть помехоподавление и экранирование кабелей для выполнения EMC-ограничений. Частотная совместимость — 50/60Гц, что обеспечивает применимость в международных сетях питания без модификаций.

Ключевые технические характеристики

• Напряжение поджига 15кВ: гарантирует пробой стандартного зазора поджига в горелочных камерах при нормальном давлении и составe смеси; высокое напряжение снижает зависимость от точности геометрии электродов.
• Ток поджига 15мА: ограничивает энергию импульса, снижая вероятность повреждения электродов и минимизируя перенапряжения в системе при частых циклах розжига.
• Потребляемая мощность 25ВА: определяет нагрузку на сеть и тепловыделение в корпусе; при ED=100% трансформатор рассчитан на непрерывные циклы работы без ограничения по скважности.
• Режим работы ED 100%: допускает длительные эксплуатационные циклы в режимах частых включений, важно для систем с автоматическим повторным поджигом.
• Штекер Ø4мм и длина питания 560мм: обеспечивает совместимость с типовыми кабельными системами поджига и упрощает интеграцию в модульные горелочные блоки.
• Класс защиты IP00 и масса 0.36кг: компактная конструкция требует установки во встраиваемых или защищённых от пыли и влаги отсеках; малая масса упрощает крепление и уменьшает механические нагрузки на монтажную плату.
• Габариты 7.3×7×3.5см: мелкоформатное исполнение позволяет размещать модуль близко к камере сгорания, уменьшая длину высоковольтного вывода и потери энергии.

Сценарии эксплуатации и преимущества

Как работает в реальном составе: трансформатор питается от сети 220В, при команде блока управления формируется импульс, первичная обмотка возбуждает вторичную, на выходе формируется искра, которая воспламеняет топливо. Для чего нужен: обеспечение надёжного розжига в условиях изменяющегося давления, скорости потока топлива и загрязнения электрода.

• Применение в горелках различной мощности — от бытовых до промышленных, где требуется компактный высоковольтный источник.
• Устойчивость к частым циклам включения благодаря ED 100%.
• Низкая масса и компактность упрощают интеграцию в модернизируемые установки.
• Защита от короткого замыкания уменьшает риск неисправностей при пробоях изоляции.
• Широкая частотная совместимость 50/60Гц — простота эксплуатации в разных электросетях.

Экспертное заключение

Трансформатор розжига Brahma TD1STCS 15911260 соответствует инженерным требованиям для модульного поджига в системах сжигания газа и жидких топлив при условии соблюдения правил монтажа и экранирования. Рекомендуется использовать в схемах с внешним EMC-фильтром и в корпусах с минимальными уровнями пыли и влаги. Подходит для задач с высокой частотой циклов розжига и ограниченной монтажной площадью.
