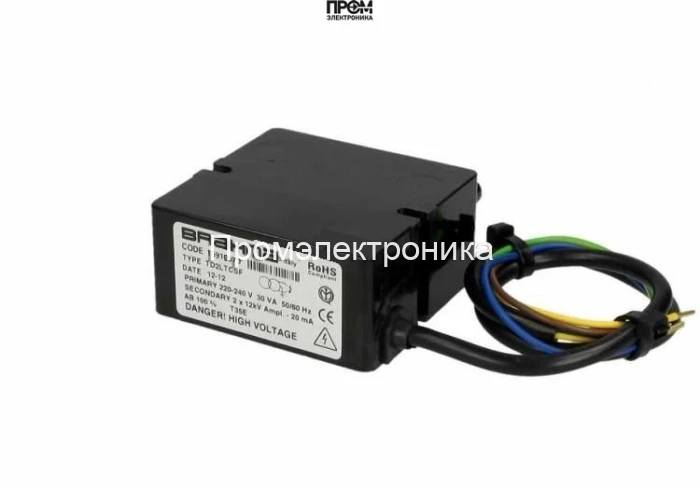

Трансформатор розжига Brahma TD1LTCSF 15910675

Трансформатор розжига Brahma TD1LTCSF 15910675 — предназначение и техническое наименование

Технический модуль Трансформатор розжига Brahma TD1LTCSF 15910675 представляет собой компактный высоковольтный преобразователь для систем поджига газовых и жидкотопливных горелок. Основная функция устройства — формирование импульса высокого напряжения для ионизации промежутка розжига и стабилизации искрового разряда, обеспечивая надёжный запал в автоматических и ручных режимах эксплуатации.

Конструктивные особенности и принцип работы

Устройство построено по классической схеме импульсного трансформатора с ферритным сердечником. Первичная обмотка запитывается от сетевого источника через встроенный EMI-фильтр и согласующие элементы. Высокочастотная или низкочастотная коммутация в первичной цепи создаёт изменение магнитного потока в ферритовом сердечнике, которое через соотношение числа витков преобразуется в необходимое высокое напряжение на вторичной обмотке.

Выход высокого напряжения выведен на один боковой вывод с разъёмом 4 мм для высоковольтного кабеля; такой разъём минимизирует контактное сопротивление и стабилизирует геометрию искрового разряда. Для защиты от импульсных перенапряжений установлен встроенный варистор, снижающий риск повреждения при коротком замыкании или индуктивных выбросах. Наличие EMC‑фильтра уменьшает электромагнитные помехи, предотвращая ложные срабатывания автоматики и снижая радиопомехи по цепям питания.

Конструкция корпуса из пластика и продуманная компоновка обеспечивают компактность и удобство монтажа; модуль допускает установку в любом положении. Рабочая температура компонента рассчитана на эксплуатацию в диапазоне -10…+60 °C, а конструктивные решения ориентированы на достижение длительной непрерывной работы при маркировке ED = 100%.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает достаточный потенциал для пробоя типичного воздушного зазора в поджиговых узлах, что повышает надёжность инициирования пламени при загрязнённых электротехнических зазорах и при наличии атмосферных вариаций.
• Ток поджига 15 мА: ограниченный ток формирует устойчивый искровой разряд при одновременном снижении риска повреждения электродов и минимизации тепловой нагрузки на контакты.
• Потребляемая мощность 25 ВА: низкая активная нагрузка на сеть позволяет интегрировать трансформатор в существующую автоматику без значительной перестройки источника питания и с минимальной дополнительной тепловой генерацией.
• ED = 100%: допускает длительную непрерывную работу без требуемых циклов охлаждения, что критично для коммерческих и промышленных установок с частыми попытками поджига.
• Частота 50/60 Гц: совместимость с глобальными сетевыми стандартами питания обеспечивает универсальную интеграцию в системах разных регионов.
• Встроенный EMI‑фильтр и варистор: конструктивно снижают вероятность ложных отключений автоматики и защищают от переходных перенапряжений, увеличивая срок службы модуля и сопряжённой электроники.
• Длина кабеля питания 560 мм: обеспечивает стандартный монтажный запас при установке в типичных монтажных отсеках горелочных блоков; компактные габариты 8.6×7.3×3.5 см упрощают размещение в ограниченном пространстве.
• Рабочий температурный диапазон -10…+60 °C: гарантирует стабильность параметров при типичных условиях котельных и технических помещений без климатического контроля.

Сценарии эксплуатации и преимущества

Трансформатор целесообразен для интеграции в следующие сценарии: автоматизированные бытовые котлы с электронным управлением, промышленные котельные с частыми циклами розжига, коммерческие горелочные модули с требованием минимальных помех на линиях управления, а также системы резервного поджига в технологических печах.

• Совместимость с автоматикой: низкий уровень помех и стандартный интерфейс подключения упрощают интеграцию с контроллерами управления горением.
• Длительная эксплуатация (ED 100%): позволяет работать в режимах длительного ожидания и частых повторных поджигов без деградации характеристик.
• Защита от перенапряжений: встроенный варистор минимизирует риск отказов при импульсных выбросах в питающей сети.
• Компактность и универсальность монтажа: малые габариты и возможность установки в любом положении снижают требования к корпусу горелочного блока.
• Стабильность искрового разряда: разъём 4 мм и конфигурация вторичной обмотки обеспечивают повторяемость характеристик искрообразования при длительной эксплуатации.

Экспертное заключение

Трансформатор розжига Brahma TD1LTCSF 15910675 рационален в применении там, где требуется устойчивая генерация импульса высокого напряжения при ограниченных монтажных габаритах и при наличии требований по электромагнитной совместимости. Модель ориентирована на эксплуатацию в бытовых, коммерческих и промышленных горелках с частыми циклами поджига и предъявляет минимальные требования к питающей сети. Основные нагрузки, при которых модуль демонстрирует оптимальную эффективность — длительные сервисные циклы с частыми попытками розжига и системы, чувствительные к помехам на линиях управления.
