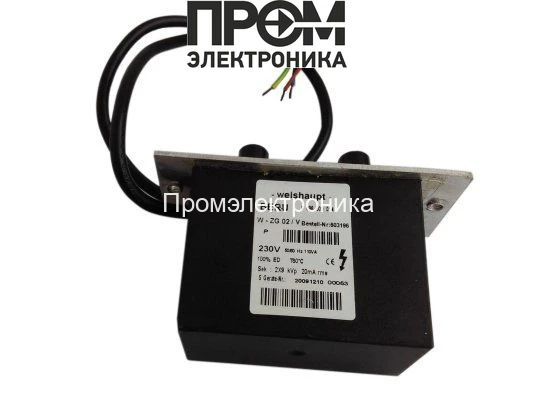

Трансформатор поджига Beru W-ZG 02, в комплекте

Трансформатор поджига Beru W-ZG 02 — назначение и класс устройства

Представленный комплект — трансформатор поджига серии Beru W-ZG 02 в комплекте с кабелями и штекерными разъемами. Это компонент средней мощности для модульных и напольных промышленных горелочных устройств, предназначенный для формирования высоковольтного импульса поджига. Основная функция — генерация стабильного высоковольтного разряда 2×9 кВ при токе 20 мА для инициирования воспламенения топливно-воздушной смеси в камерах сгорания котлов отопления и промышленных горелок.

Конструктивные особенности и принцип работы

Устройство выполнено по схеме повышающего трансформатора с изолированной первичной обмоткой, подключаемой к сети 230 В, и двухсекционной вторичной системой, формирующей два сдвоенных выхода высокого напряжения. Внутренняя архитектура опирается на балансировку емкостных и индуктивных составляющих для минимизации помех и обеспечения стабильности импульсного фронта.

Принцип работы: первичная обмотка получает синусоидальное питание от сети 230 В; через управляющую обвязку (ограничительные и демпфирующие элементы — RC-цепи, разрядники и стабилизирующие сопротивления) формируется высоковольтный потенциал на вторичных обмотках. Коммутация и ограничение тока реализованы средствами защиты, рассчитанными на ток поджига 20 мА, что обеспечивает требуемую энерговоcстановительную способность искрового зазора при длительной работе.

Материалы и сборка соответствуют стандартам горелочной техники: высокоизолированная бумажно-эпоксидная пропитка обмоток, термостойкая изоляция проводов и штекерных соединений Ø4 мм для устойчивого контактного сопротивления при вибрациях и температурных циклах.

Ключевые технические характеристики

• Мощность 110 Ватт: обеспечивает запас энергетической емкости вторичной цепи для формирования стабильных импульсов на протяжении длительных циклов поджига; влияет на предельную частоту включений и термический режим преобразователя.
• Напряжение поджига 2×9 кВ: двухвыводная секция позволяет организовать симметричную подачу высокого напряжения на два электрода или на коммутационные элементы горелки, снижая перекосы и увеличивая надёжность воспламенения при изменении состава смеси.
• Ток поджига 20 мА: номинал, согласованный со стандартами безопасности и требуемой плотностью тока для образования стабильной искры; ограничивает энергию разряда, уменьшая эрозию электродов.
• Продолжительность работы ED(DU) 100%: рассчитан на непрерывную эксплуатацию без принудительных пауз, что критично для стационарных котельных с длительными рабочими циклами.
• Длина кабеля питания 650 мм и штекерные разъемы Ø4 мм: обеспечивает универсальность монтажа и совместимость с типовыми креплениями, а также надёжный контакт при вибронагрузках и температурных расширениях.

Сценарии эксплуатации и преимущества

Применение данной модели типично для индустриальных и коммунальных котельных, где требуется частая инициатива поджига, высокий ресурс работы и минимальные требования к обслуживанию. Устройство рассчитано на работу в условиях циклических включений и непрерывного режима при средних температурах окружающей среды и умеренных запылённостях.

• Ремонт и замена: непосредственно заменяет аналогичные трансформаторы по форм-фактору и электрическим характеристикам, снижая время простоя оборудования.
• Совместимость: благодаря стандартизированным Ø4 мм штекерам и типовым параметрам вторичного напряжения подходит для широкого круга горелок и систем управления поджигом.
• Надежность при длительной работе: ED100% обеспечивает эксплуатацию в непрерывных циклах без деградации рабочей точки.
• Безопасность: ограничение тока 20 мА и конструктивные защитные элементы минимизируют риск пробоя изоляции и чрезмерного энергетического воздействия на электродные узлы.

Экспертное заключение

Трансформатор поджига Beru W-ZG 02 представляет собой инженерно типовой модуль для систем поджига горелок, оптимизированный под эксплуатацию в стационарных котельных и промышленных установках. Он подходит для задач, где требуется длительная непрерывная работа при частых поджиговых циклах, стандартизированная механическая совместимость и ограниченный ток разряда для снижения износа электродов. При выборе ориентироваться на соответствие напряжения и тока поджига к конкретной горелочной системе и на корректность подключения кабелей и разъемов.
