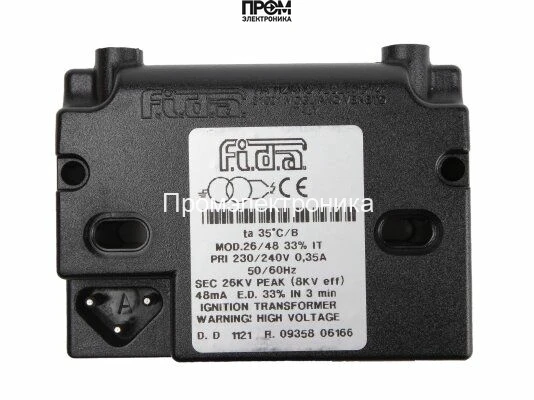

Трансформатор розжига Baltur 26/48 IT TP

Трансформатор розжига Baltur 26/48 IT TP — назначение и область применения

Трансформатор розжига Baltur 26/48 IT TP — это высоковольтный модуль зажигания класса промышленных/коммерческих горелочных систем, предназначенный для генерации одиночного высоковольтного импульса для воспламенения топливно-воздушной смеси. Основная функция — формирование искрового разряда с напряжением 26 кВ при токе поджига 48 мА для надежного инициирования горения в теплогенераторах и отопительных котлах. Устройство ориентировано на встраивание в шкафы управления горелками и на замену в типоразмерах серии Baltur IT TP.

Конструктивные особенности и принцип работы

Аппарат построен по классической схеме повышающего трансформатора с однофазным первичным и вторичным обмотками, оптимизированными под короткие импульсы высокого напряжения. На первичной стороне работает сетевой вход 230–240 В с номинальным током 0.35 А, подключаемый через интегрированные штекерные разъемы. Вторичная обмотка выполнена с учетом минимизации паразитных емкостей и утечек, что позволяет стабильно поддерживать пик 26 кВ при нагрузке искрового промежутка.

Принцип работы: при подаче питания первичная обмотка формирует магнитный поток, при переключении (или при инициации импульса управления) вторичная выдаёт высоковольтный импульс. Для стабильности разряда учитывается сопротивление кабеля поджига и его штекерные соединения Ø4 мм; конструкция корпуса и изоляция рассчитаны на предотвращение поверхностных утечек и возникновения ранних пробоев.

С учётом цикловой нагрузки трансформатор рассчитан на режим ED = 33 % от трёх минут, что определяет допустимое соотношение времени включения к циклу и влияет на нагрев обмоток. Применён корпус из жаростойкого полимера с классом защиты IP44, что компенсирует эксплуатацию в закороченных и частично пыльных средах, однако требует защиты от прямого воздействия воды.

Ключевые технические характеристики

• Напряжение поджига 26 кВ: обеспечивает достаточный электростатический потенциал для пробоя воздушного промежутка и формирования надежной искровой плазмы при стандартных зазорах и давлениях в камере сгорания.
• Ток поджига 48 мА: определяет энергию разряда; совместимость с электродами и кабелями Ø4 мм минимизирует потери и снижает перегрузку источника.
• Сила тока первичной цепи 0.35 А: влияет на выбор предохранителей и цепей управления; низкий первичный ток уменьшает тепловую нагрузку и требования к питающей проводке.
• Частота 50/60 Гц: универсальность для сетей различных регионов, отсутствие необходимости в дополнительной частотной согласовке.
• Режим работы ED 33%: задаёт допустимую длительность включения в цикле, критичен при частых попытках поджига; превышение ведёт к перегреву и срабатыванию тепловой защиты.
• Класс защиты IP44: допускает эксплуатацию в помещениях с повышенной влажностью и пылевыми условиями без непосредственного воздействия струй воды, но не предназначен для внешней установки без дополнительной защиты.
• Габариты 8.5x6.2x3.8 см: компактность облегчает интеграцию в монтажные отсеки и минимизирует инерцию при размещении в ограниченных пространствах.
• Тепловая защита: предотвращает долговременное тепловое разрушение изоляции при нарушении режима ED или закорачивании вторичной цепи.

Сценарии эксплуатации и преимущества

Как работает в реальных системах: трансформатор устанавливается в модуль горелки или шкаф управления, присоединяется к сети 230–240 В и к силовым/высоковольтным кабелям поджига. При старте горелки контроллер инициирует подачу импульсов; трансформатор формирует высоковольтный разряд, пробивает промежуток и инициирует воспламенение. Для чего нужен: обеспечивает повторяемый, энергоэффективный поджиг в условиях переменного состава топливно-воздушной смеси и колебаний давления.

• Надёжность в условиях промышленной эксплуатации при соблюдении ED33.
• Простота монтажа благодаря штатным отверстиям и возможности крепления в любом положении.
• Снижение требований к обслуживанию за счёт термозащиты и полимерного корпуса.
• Совместимость с типовыми кабелями поджига Ø4 мм и серией Baltur IT TP.

Экспертное заключение

Конструктивно и электротехнически модель Baltur 26/48 IT TP предназначена для регулярных циклов розжига в котельных и теплоагрегатах средней нагрузки при соблюдении режима ED 33%. Подходит для применения в шкафах управления коммерческих и промышленных горелок, где важны компактность, защищённость по IP44 и совместимость с типовым оборудованием серии. Рекомендуется проектировщикам и сервисным инженерам учитывать режимы цикличности, параметры кабельных трасс и требования к изоляции при интеграции в систему.
