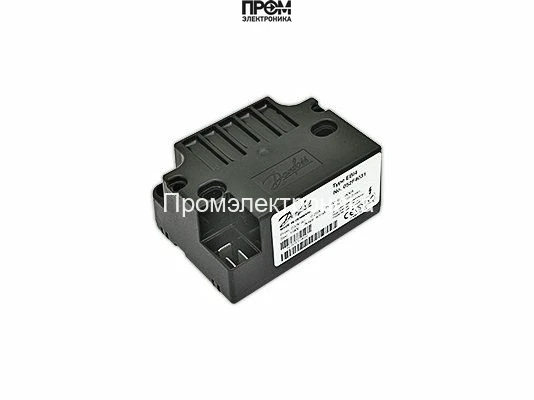

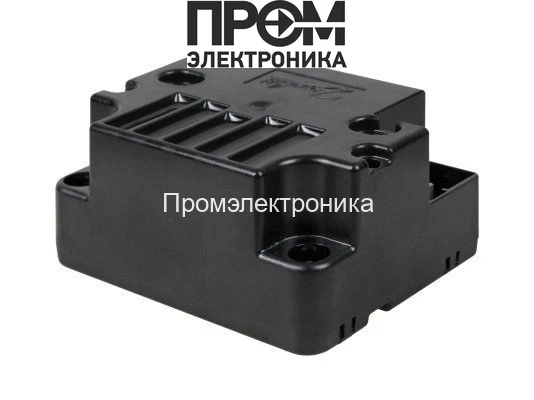

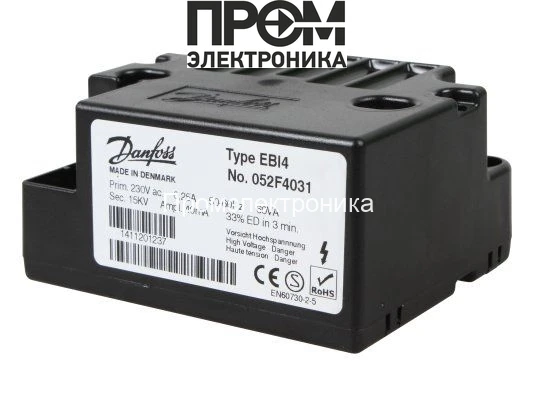

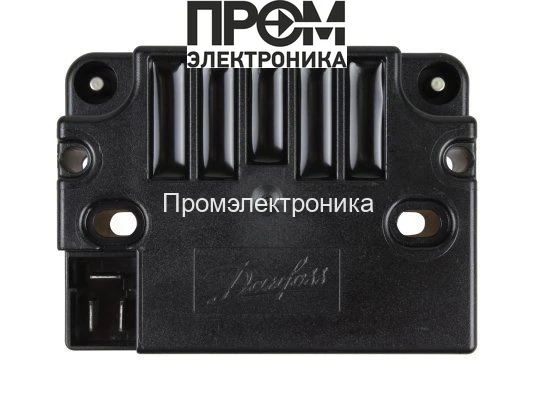

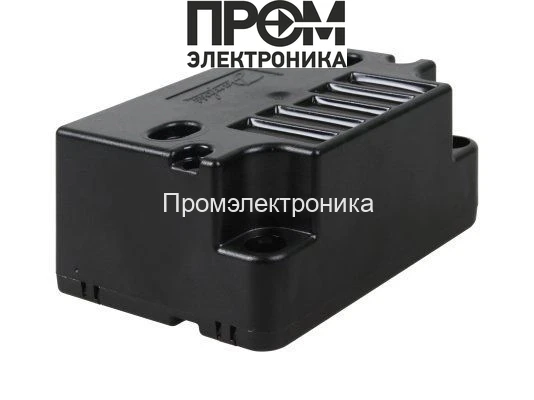

Трансформатор розжига Danfoss EBI4 052F4031

Трансформатор розжига Danfoss EBI4 052F4031 — назначение и область применения

Данный узел представляет собой электронный трансформатор розжига для дизельных горелок семейства Baltur и совместимых систем. Класс изделия — трансформатор высокого напряжения с импульсным методом формирования искрового разряда. Предназначен для обеспечения устойчивого поджига топлива в камере сгорания при пусковых циклах, а также для быстрого восстановления искрового разряда при повторных попытках запуска.

Конструктивные особенности и принцип работы

Устройство реализовано как импульсный источник высокого напряжения на основе силового трансформатора с электронным управлением. На первичной стороне используется сеть 230 В, 50/60 Гц, через ограничительный элемент и импульсный блок питания формируется питательная последовательность для силовой обмотки. Вторичная часть выполнена в конфигурации 2×7.5 кВ, суммарно дающей рабочее выходное напряжение порядка 15 кВ при кратковременных импульсах.

Принцип образования искры базируется на накапливании электрического потенциала на вторичных обмотках и резком его высвобождении через электрическую разводку и наконечники поджига. Для уменьшения паразитных влияний применяется экранирование магнитопровода и оптимизированное число витков с учетом индуктивности и сопротивления обмоток. Ограничение по рабочему времени реализовано через параметр ED (DUTY), указывающий допустимую долговременную нагрузку: 33 %, что отражает цикличность включения/выключения при серийной эксплуатации.

Ключевые технические характеристики

• Напряжение питания 230 В, 50/60 Гц: совместимость с типовой сетью отопительного оборудования; обеспечивает стабильную работу как при 50 Гц, так и при 60 Гц.
• Выходное напряжение 2×7.5 кВ (15 кВ суммарно): достаточное для формирования устойчивого искрового разряда в широком диапазоне зазоров электродов и при повышенной влажности в камере сгорания.
• Мощность 60 Вт: определяет допустимую мощность потерь и нагрева корпуса; влияет на выбор места монтажа и требования к охлаждению в замкнутых отсеках.
• Ток первичной стороны 0.25 А: показывает номинальную нагрузку сети и позволяет оценить потребляемую мощность и защитные устройства в цепи питания.
• Ток поджига 40 мА: рабочий искровой ток; критичен для пробоя между электродами и стабильного воспламенения смеси.
• ED (33 %): ограничивает длительность включения трансформатора в рабочем цикле, влияет на требования к интервалам охлаждения и долговременной надежности при частых пусках.
• Штекерные разъемы Ø4 мм: стандартизированное подключение кабелей поджига, упрощающее монтаж и замену без пайки.
• Страна изготовления — Дания, производитель Danfoss: изготовление по отраслевым стандартам минимизирует вариативность параметров при серийном производстве.

Сценарии эксплуатации и преимущества

Типичные сценарии: запуск дизельной горелки при холодном старте котла, повторные пуски при нестабильном горении, эксплуатация в системах отопления с частыми циклами включения. Трансформатор рассчитан на установку в сборках горелок Baltur (BTL 3/4/6/10 и их модификации), что делает его применимым в промышленных и коммерческих котельных с дизельным розжигом.

• Устойчивый розжиг при изменчивых условиях: высокое пиковое напряжение обеспечивает пробой при загрязнённых или корродированных контактах горелки.
• Упрощённая инсталляция: штекерные разъёмы Ø4 мм уменьшают время ввода в эксплуатацию и риски ошибок при подключении.
• Соблюдение теплового режима: ED=33% снижает риск тепловой деградации при стандартных циклах работы, при этом требует контроля длительных повторных включений.
• Совместимость с индустриальными стандартами: параметры питания и выходного напряжения соответствуют типовым требованиям горелочных систем.

Экспертное заключение

Трансформатор розжига Danfoss EBI4 052F4031 предназначен для задач стабильного формирования искрового разряда в дизельных горелках средней и высокой цикличности пусков. Архитектура устройства и заданные параметры делают его пригодным для систем, где критична воспроизводимость поджига и возможность быстрой замены модуля. При проектировании систем с частыми пусками следует учитывать ED 33% и обеспечивать достаточное время на охлаждение между включениями; при интеграции — применять надёжную коммутацию сети 230 В и экранированные кабели поджига с Ø4 мм разъёмами.
