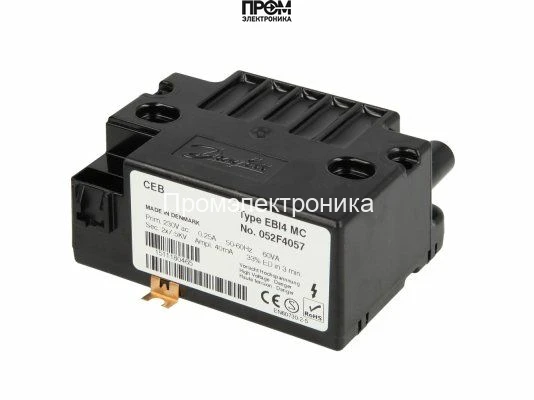

Трансформатор розжига Danfoss EBI4 MC 052F4057

Трансформатор розжига Danfoss EBI4 MC 052F4057 — назначение и область применения

Трансформатор розжига Danfoss EBI4 MC 052F4057 — специализированное высоковольтное устройство класса поджиговых трансформаторов для газовых горелок. Его основная функция — формирование импульсного высокого напряжения для создания электрической искры на электроде поджига, необходимой для воспламенения топливовоздушной смеси при старте горелочной системы. Применяется в стационарных и промышленно-коммунальных котлах, в комплектах газовых горелок серии Danfoss EBI и в совместимых горелках Elco, где требуется повторяемый и контролируемый поджиг.

Конструктивные особенности и принцип работы

Устройство построено по схеме импульсного высоковольтного трансформатора с изолированным магнитопроводом и отдельными первичной и вторичной обмотками. Первичная обмотка рассчитана на сетевое напряжение 230В 50/60Гц и питается через силовой модуль управления горелкой. Вторичная обмотка сформирована для получения импульсного напряжения порядка 2х7.5кВ с развязкой на два канала поджига — конфигурация обеспечивает формирование концентрированных электрических полей у электродов поджига.

Принцип работы базируется на быстром намагничивании сердечника при подаче тока на первичную обмотку и последующем преобразовании энергии в импульс вторичного напряжения. Форма импульса и энергия искры зависят от численного отношения витков обмоток, индуктивности рассеяния и внутренней ёмкости трансформатора; эти параметры определяют энергию искрового разряда и стабильность поджига в условиях изменяющегося зазора электрода и состава смеси. Важную роль играет диэлектрическое исполнение изоляции и герметизация корпуса — это снижает риск коронных разрядов и частичных разрядов при повышенном влажностном и пылевом воздействии.

С учётом коэффициента продолжительности работы ED(DU)33% трансформатор рассчитан на цикличные включения: короткие импульсные сеансы поджига с охлаждающими интервалами. Номинальный потребляемый ток 0.25A и ток поджига 40mA согласованы с типичными схемами управления горелкой. Штекерные разъёмы под кабели поджига диаметром Ø4мм обеспечивают минимальные потери и надёжный контакт в условиях вибрации.

Ключевые технические характеристики

• Напряжение поджига 2х7.5кВ: двухканальная разводка вторичной обмотки даёт возможность получения концентрированных разрядов при симметричном расположении электродов, что повышает вероятность мгновенного воспламенения при малых зазорах.
• Мощность 60Вт: определяет допустимую энергию импульса и тепловую нагрузку на обмотки; при циклах ED33% мощность обеспечивает баланс между эффективностью поджига и температурным режимом трансформатора.
• Ток поджига 40мА: ток вторичной цепи влияет на плотность тока разряда и его пробивную способность в условиях загрязнений или повышенной влажности на электродах.
• Сила тока 0.25A (первичная): параметр определяет требования к блоку питания и коммутационным элементам управления; совместимость с типовыми модулями управления горелкой обеспечивает простоту интеграции.
• ED(DU) 33%: номинальный режим работы указывает на рекомендованные интервалы включения/выключения для предотвращения перегрева и продления ресурса.
• Штекерные разъёмы Ø4мм: стандартизированный интерфейс для кабелей поджига уменьшает переходное сопротивление и повышает надёжность электрического контакта.

Сценарии эксплуатации и преимущества

Типичные сценарии — периодический поджиг в системах отопления промышленных и коммерческих объектов, автоматические старты при пусках котлов, аварийные/контрольные поджиги при циклической работе горелочного агрегата.

• Интеграция в блоки управления горелок серий Danfoss EBI и совместимость с горелками Elco — упрощение логистики запасных частей.
• Конструкция, рассчитанная на цикличный режим, минимизирует риск теплового старения изоляции при обычных режимах эксплуатации.
• Высокое напряжение вторичной обмотки обеспечивает стабильный поджиг при изменении геометрии свечи и колебаниях состава смеси.
• Стандартные штекерные соединения и типовые электрические параметры упрощают монтаж и обслуживание на объекте.

Экспертное заключение

По совокупности параметров трансформатор ориентирован на цикличные режимы поджога в системах центрального и промышленного отопления, где требуется стабильное импульсное высокое напряжение при ограниченной продолжительности включения. Рекомендован для применений с периодическими стартапами и средними рабочими нагрузками, интеграция возможна в стандартные схемы управления горелками с учётом соблюдения режима ED33% и обеспечения надёжного теплоотвода.
