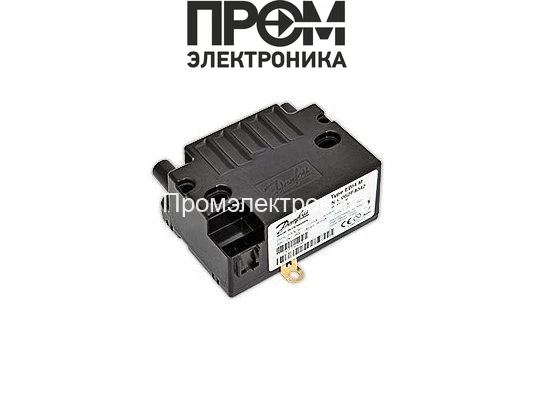

Трансформатор розжига Danfoss EBI4 M 052F4042

Полное техническое наименование и назначение

Трансформатор розжига Danfoss EBI4 M 052F4042 — модуль высокого напряжения для электронного запуска горелочных устройств. Это устройство класса трансформаторов поджига, предназначенное для формирования высоковольтной импульсной искры на электроде поджига в системах отопления и промышленных горелках. Основная функция — преобразование питающего напряжения 230 В в два вторичных канала по 2х7.5 кВ с формированием тока поджига, обеспечивающего воспламенение топливной смеси при запуске горелки.

Конструктивные особенности и принцип работы

Устройство выполнено по классической схеме импульсного трансформатора розжига с разделением первичной и вторичных обмоток и твёрдой полимерной изоляцией между ними. На первичную обмотку подаётся сетевое напряжение 230 В, через управляющую электронику формируются короткие импульсы тока, которые индуктивно преобразуются во вторичное высокое напряжение. Вторичная часть состоит из двух изолированных обмоток, каждая из которых развивает номинальное 2х7.5 кВ, что позволяет создавать искровой промежуток на электроде.

Тепловой и электрический расчёт обмоток ориентирован на номинальную мощность 60 Ватт и первичный ток порядка 0.25 А. Параметр ED (33%) указывает на допустимую продолжительность включения в цикле работы: аппарат рассчитан на импульсный режим с ограничением длительности возбуждения для предотвращения перегрева изоляции и магнитопровода. Ток поджига 40 мА определяет энергию искрового разряда и влияет на надёжность воспламенения при различных плотностях смеси и давлении в камере сгорания.

Корпус трансформатора обеспечивает механическую защиту и организацию пути утечки тока (creepage/clearance). Для подключения вторичных проводов применены штекерные разъёмы диаметром Ø4 мм, что соответствует распространённым стандартам горелочных кабелей и упрощает замену. Материалы и конструкция рассчитаны на эксплуатацию в условиях температур и вибрации, типичных для отопительных агрегатов.

Ключевые технические характеристики

• Напряжение поджига 2х7.5 кВ: обеспечивает требуемый электрический потенциал для пробоя искрового промежутка и надёжного воспламенения топлива при стандартных зазорах электрода и условиях камеры сгорания.
• Мощность 60 Вт: ограничивает энерговыделение в трансформаторе, влияет на динамику нагрева обмоток и время между повторными попытками поджига в цикле работы.
• Продолжительность работы ED 33%: означает, что агрегат предназначен для импульсной работы с периодическим отдыхом; превышение этой нагрузки сокращает ресурс изоляции и повышает риск термического старения.
• Ток поджига 40 мА: ключевой параметр для устойчивости искрового разряда; регулирует энергию искры и чувствительность к загрязнению электрода или осадкам на изоляторе.
• Первичный ток 0.25 А: определяет требования к питающей сети и предохранительной коммутации в цепи питания блока розжига.
• Штекерные разъёмы Ø4 мм: упрощают монтаж/демонтаж, минимизируют контактное сопротивление и обеспечивают совместимость с типовыми кабелями поджига.
• Подключение к сети 230 В: типичное сетевое решение без дополнительных преобразователей, упрощает интеграцию в бытовые и коммерческие котельные панели управления.
• Происхождение и серийность: модель входит в серию Danfoss EBI и встречается как взаимозаменяемая с артикулом Viessmann 7832744/7825043, что важно при подборе запчастей и гарантийном обслуживании.

Сценарии эксплуатации и преимущества

Для чего нужен этот трансформатор и как он работает в реальных условиях: при подаче команды на запуск горелки управляющая схема инициирует импульсный разряд через трансформатор; на электроде формируется высоковольтная искра, воспламеняющая смесь. Такой блок используется в бытовых и промышленных отопительных модулях, где необходим контролируемый, многократный старт в пределах циклической нагрузки.

• Совместимость с горелками: подходит для систем, требующих двухканального высоковольтного выхода и стандартных штекерных подключений.
• Импульсный режим работы: ED 33% позволяет использовать трансформатор в типичных пусковых циклах котлов и баллонных горелок.
• Простота замены: стандартные Ø4 мм разъёмы и форм-фактор ускоряют техническое обслуживание на полевых и сервисных работах.
• Контроль энергопоказателей: соотношение мощности и тока первичной обмотки даёт предсказуемую тепловую нагрузку на узел и упрощает проектирование систем защиты.

Экспертное заключение

Технически это изделие предназначено для задач периодического импульсного поджига топливно-воздушной смеси в отопительных и промышленных горелках с требованиями к 2х7.5 кВ на выводах и ограничением по режиму работы ED 33%. Рекомендуется применять в схемах, где критична воспроизводимость искрового разряда и простота сервисного обслуживания. При выборе учитывайте параметры первичного тока, ток поджига и требования по циклической нагрузке, а также соответствие штекерных разъёмов диаметру используемых кабелей.
