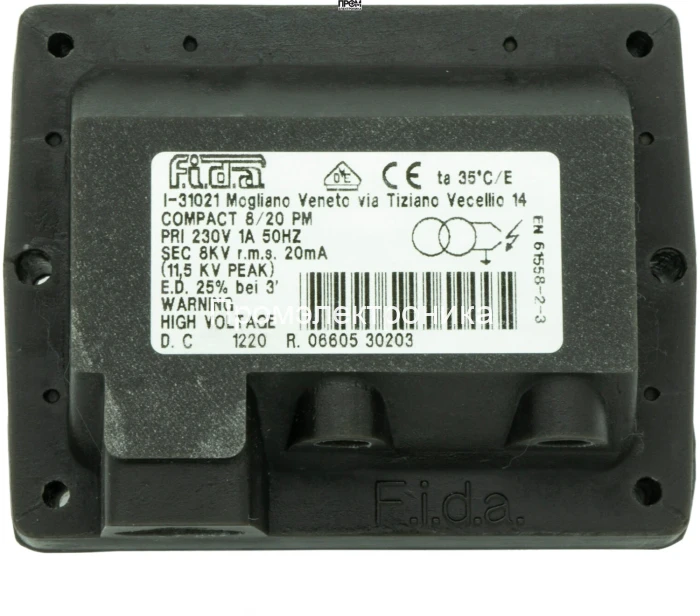

Трансформатор розжига FIDA Compact 8/20 PM

Трансформатор розжига FIDA Compact 8/20 PM — техническое наименование и назначение

Трансформатор розжига FIDA Compact 8/20 PM — это электромагнитный преобразователь для генерации высоковольтного импульса поджига в газовых горелочных системах. Относится к классу модульных трансформаторов поджига для бытовых и лёгких промышленных горелок. Основная функция — преобразование сетевого напряжения 230 В в выходное импульсное напряжение 8 кВ при ограниченном выходном токе, обеспечивающее формирование искрового разряда для надёжного поджига топливно-воздушной смеси.

Конструктивные особенности и принцип работы

Конструктивно устройство представляет собой ферритовый сердечник с обмотками высокого и низкого напряжения, встроенный в пластиковый корпус с уровнем защиты IP44. Низковольтная обмотка рассчитана на питание от сети 230 В, 50 Гц; через неё проходит рабочий ток первичной стороны, номинально обозначаемый как 1 А. Вторичная обмотка выполнена с большим числом витков и специальной изоляцией для обеспечения импульсного выхода 8 кВ при токе поджига 20 мА.

Принцип работы основан на быстром намагничивании сердечника и формировании высокого напряжения на вторичной обмотке в момент коммутации первичной цепи. Для генерации искры используется импульсный режим работы с коэффициентом продолжительности включения ED 25%, что задаёт допустимый цикл нагрузки и тепловой режим сердечника и обмоток. Конструкция предусматривает штекерный треугольный разъём для питания и вывод поджига для кабеля диаметром 4 мм, что уменьшает переходные сопротивления и повышает стабильность искрового разряда.

Ключевые технические характеристики

• Выходное напряжение 8 кВ: обеспечивает электрительную прочность промежутка искрового зазора и формирование устойчивого разряда при стандартных габаритах электродов, снижая вероятность пропуска поджига при изменении состава смеси.
• Ток поджига 20 мА: ограничивает энергию импульса, минимизирует эрозию электродов и тепловую нагрузку на изоляцию при сохранении достаточной энергии для воспламенения газо-воздушной смеси.
• Питание 230 В, 50 Гц: совместимость с промышленной и бытовой сетью без дополнительных преобразователей; стабильность работы при допустимых колебаниях сети определяется конструкцией первичной обмотки и магнитным сердечником.
• ED 25% (коэффициент нагрузки): определяет рекомендуемый режим циклической работы; превышение ED ведёт к перегреву, снижению срока службы и изменению параметров вторичного напряжения.
• Класс защиты IP44: защита от брызг и частиц диаметром более 1 мм позволяет эксплуатацию в помещениях котельных с повышенной влажностью и накоплением пыли, но требует предотвращения прямого попадания струй воды.
• Габариты 11×8.6×6.8 см и масса 1.8 кг: компактность облегчает интеграцию в монтажные отсеки горелочных модулей и снижает инерционные нагрузки при вибрации.

Сценарии эксплуатации и преимущества

Для чего нужен этот трансформатор и как он применяется: используется в системах автоматизированного поджига газовых горелок в котельных установках, отопительных приборах и коммерческих агрегатах. Применим при повторяющихся циклах розжига с соблюдением ED 25% в процедурах пуска и диагностических тестах. Подходит для замены модулей в оборудовании производителей, указанных в спецификации, при совпадении электрических и механических интерфейсов.

• Устойчивость к сетевым колебаниям: конструкция первичной обмотки и выбор сердечника уменьшают влияние временных пертурбаций сети на форму импульса.
• Безопасность изоляции: применение сертифицированных изоляционных материалов уменьшает риск пробоя при повышенной влажности и повышенных температурах в корпусе горелки.
• Простота монтажа: треугольный штекерный разъём и вывод под кабель 4 мм ускоряют замену и обслуживание в полевых условиях.
• Снижение эрозии электродов: ограничение тока поджига до 20 мА и контролируемая энергия импульса продлевают ресурс высоковольтных выводов.

Экспертное заключение

Трансформатор розжига FIDA Compact 8/20 PM предназначен для циклической работы в системах поджига при соблюдении технических ограничений по ED. Рекомендуется для применения в интегрированных горелочных блоках и сервисного восстановления модулей с входным напряжением 230 В и требованием к выходному импульсу 8 кВ при 20 мА. Для повышения надёжности эксплуатации следует обеспечить соответствующую вентиляцию монтажного отсека, контроль температуры и регулярную проверку высоковольтных выводов и кабельных сочленений.

Как работает трансформатор и какие критические параметры контролировать при эксплуатации: мониторить температуру корпуса, амплитуду вторичного импульса и наличие пробоев по изоляции. При увеличении частоты попыток поджига или длительных периодах работы рекомендуется оценивать соответствие фактического режима заявленному ED 25% и при необходимости снижать рабочую нагрузку или применять дублирующие устройства управления.
