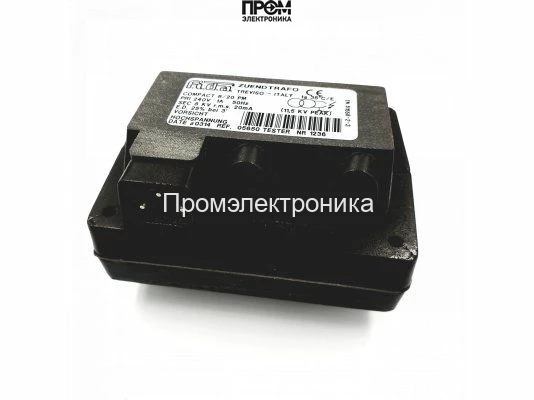

Трансформатор розжига FIDA Compact 8/20 PM 240В

Трансформатор розжига FIDA Compact 8/20 PM 240В — назначение и область применения

Трансформатор розжига FIDA Compact 8/20 PM 240В представляет собой специализированный источник импульсного высокого напряжения для формирования искрового разряда в системах зажигания жидких и газообразных топлив. Класс устройства — трансформатор импульсного поджига малых промышленных горелочных модулей и котловых установок. Его основная функция — преобразование сетевого переменного напряжения 240В в импульсное высокое напряжение порядка 8 кВ при управляемом токовом выходе, обеспечивающем стабильную инициацию искры и повторяемость разряда.

Конструктивные особенности и принцип работы

Конструкция основана на импульсном трансформаторе с ферритовым сердечником и многожильной высоковольтной обмоткой с изоляцией, рассчитанной на постоянную выдержку напряжений порядка киловольт. Входной контур рассчитан на сетевое питание 240 В, частоту 50 Гц и обеспечивает коммутацию первичной обмотки через управляющую схему, формирующую импульсы поджига. Принцип работы: при подаче питания первичная обмотка заряжает магнитный поток сердечника; при резком изменении тока (коммутация) поток индукции изменяется, что индуцирует на вторичной обмотке импульс высокого напряжения.

Высоковольтный выход выполнен с привязкой к кабельному штекеру 4 мм и защищён внешним кожухом с маркировкой IP 44, что ограничивает проникновение пыли и брызг, но не предназначено для полного погружения или работы в условиях прямого струйного омывания. Внутренняя изоляция и конструкция вывода оптимизированы для уменьшения коронных разрядов и поверхностных утечек, что напрямую влияет на долговечность при эксплуатациях с повышенной влажностью или загрязнением.

Токовая характеристика вторичной обмотки — 20 мА при номинальном импульсном напряжении 8 кВ, что указывает на ограничение энергии одиночного импульса и обеспечивает контроль над энергией искрового разряда. Первичный вход потребляет ток порядка 1 А в пиковых режимах коммутации. Продолжительность рабочего цикла заявлена как 25 % ED, что означает необходимость соблюдения периодов простоя для предотвращения перегрева и деградации изоляции при длительных циклах включения.

Ключевые технические характеристики

• Входное напряжение 240 В, 50 Гц: обеспечивает совместимость с промышленной электрической сетью, даёт предсказуемую частотную характеристику управления и совместимость с существующими системами управления горелками.
• Выходное напряжение 8 кВ: формирует стабильный пробой в типичных зазорных условиях электрического поджига, достаточное для пробоя горелочных электродов при стандартных зазорах и давлении.
• Ток поджига 20 мА: ограничивает энергию искры, снижая риск эрозии электродов и минимизируя электромагнитные помехи в периферийной электронике при корректном экранировании.
• Продолжительность работы 25 % ED: обязательный параметр для расчёта теплового запаса — при циклах с высокой частотой искрообразования требуется обеспечить интервалы охлаждения или применять принудительное охлаждение.
• Габариты 11×8.6×6.8 см и треугольный штекерный разъём: компактный форм-фактор упрощает интеграцию в ограниченные монтажные ниши и ускоряет обслуживание за счёт стандартизированного подключения.
• Класс пылевлагозащиты IP44: допускает установку в помещениях с умеренным уровнем запылённости и попаданием брызг, но требует дополнительной защиты в наружных или агрессивных средах.

Сценарии эксплуатации и преимущества

Типовые сценарии: интеграция в газовые и жидкотопливные горелочные модули котельных, промышленного отопления, систем обогрева технологических камер, автоматизированных котельных пунктов. Устройство применимо в системах с периодическим поджигом, где важны предсказуемость импульсных характеристик и ограничение энергии искры.

• Компактность и стандартизированное подключение: упрощают замену и модульную сборку в агрегатах с ограниченным пространством.
• Ограниченный ток поджига: уменьшает износ электродов и снижает требования к системе заземления и помехоподавления.
• IP44 и качественная изоляция: повышают устойчивость к рабочей среде при условии соблюдения регламентов монтажа и технического обслуживания.
• Совместимость с сериями Fida Compact PM: упрощает подбор запасных частей и сервисных процедур, снижая время простоя.

Экспертное заключение

Модель FIDA Compact 8/20 PM 240В технически ориентирована на приложения с периодическим искровым поджигом и контролируемыми циклами нагрузки. При проектировании систем следует учитывать ограничение ED 25% и необходимость теплового расчёта для длительных интервалов работы. Рекомендуется применение экранированных кабелей высокого напряжения, корректная поляризация и организация заземления для минимизации электромагнитных помех. Устройство целесообразно для интеграции в промышленные и коммунальные установки с требованием повторяемости разряда и контролем энергии импульса.
