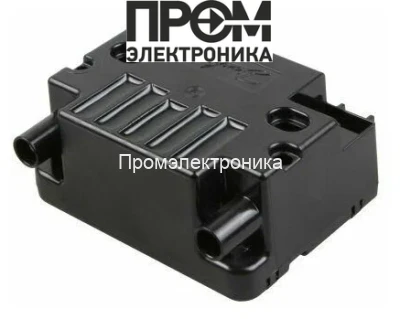

Трансформатор поджига Fida 26/35 ITL

Трансформатор поджига Fida 26/35 ITL — назначение и область применения

Трансформатор поджига Fida 26/35 ITL — это специализированный источниk высоковольтных импульсов для узлов розжига газовых горелок и отопительных агрегатов. Предназначен для формирования стабилизированных высоковольтных импульсов, необходимых для инициации коронного или искрового разряда в камерах сгорания. Класс устройства — модуль низконапорного электрозажигания для промышленных и коммунально-бытовых горелочных систем. Основная функция — генерация и подача высоковольтных импульсов для надежного поджига топливно-воздушной смеси, с обеспечением электрической безопасности и совместимости с типовыми системами управления.

Конструктивные особенности и принцип работы

Аппарат выполнен в компактном корпусе с изоляцией, соответствующей нормативам по электробезопасности. В основе конструкции — первичная обмотка, рассчитанная на подключение к сети 230 В, и высоковольтная вторичная обмотка с отводами для двух каналов. Трансформатор использует принцип трансформации переменного напряжения с последующей импульсной обработкой для получения требуемых амплитуд и форм импульсов.

Электроника модуля обеспечивает ограничение тока и режимную работу при заявленной продолжительности включения (ED 33 %), что характерно для импульсных обмоток с ограниченным термическим ресурсом. Конструкция предусматривает магнитопровод с расчетом на кратковременные пиковые нагрузки и стабилизацию термоперемещений в обмотках. Система вывода реализована через штекерные разъемы Ø4 мм для электродов поджига и трехполюсный разъем питания с отдельным контактом заземления — это снижает переходные сопротивления и уменьшает вероятность ложных пробоев на разъемах.

Физика процесса: высоковольтный трансформатор формирует напряжение, достаточное для преодоления диэлектрической прочности зазора между электродами и образования плазменного канала. При подаче импульса ток ограничивается вторичной индуктивностью и внутренним сопротивлением, что определяет пиковый зарядный ток (40 мА ток поджига) и энергию одного импульса. Номинальная мощность модуля — 60 Вт, при этом первичный рабочий ток составляет порядка 0.25 А, что прямо влияет на тепловую нагрузку и расчёт периодичности включений.

Ключевые технические характеристики

• Напряжение сети 230 В: обеспечивает совместимость с общепромышленной питающей сетью и стандартными блоками управления горелок.
• Напряжение поджига 2×7.5 кВ: двухканальная вторичная обмотка даёт возможность формирования двух высоковольтных выводов; в зависимости от схемы подключения это обеспечивает требуемую величину пробойного напряжения и резервирование канала.
• Ток поджига 40 мА: определяет максимальную пусковую энергию и влияет на устойчивость образования разряда при разных зазорах и давлении смеси.
• Мощность 60 Вт и первичный ток 0.25 А: влияют на тепловой баланс трансформатора; при ED 33% необходим интервал охлаждения для предотвращения перегрева изоляции.
• Продолжительность работы ED 33 %: импульсный режим ограничивает долговременную нагрузку; важно учитывать при интеграции в циклические режимы горелок.
• Штекерные разъёмы Ø4 мм и заземляющий контакт: уменьшают переходные потери и повышают электрическую надежность соединений в условиях вибрации и температурных циклов.

Сценарии эксплуатации и преимущества

Типичные сценарии применения — розжиг атмосферных и наддувных газовых горелок в системах отопления котельных, промышленных печей и технологических камер. Трансформатор подходит для систем с периодическими циклами запуска и остановки, где требуется контролируемая энергия импульса и ограничение термической нагрузки при частых пусках.

• Интеграция в автоматические блоки управления: гальваническая развязка вторичной обмотки и стандартизированные разъёмы упрощают замену и сервис.
• Предсказуемая тепловая нагрузка: режим ED 33% позволяет рассчитать режимы работы без риска деградации изоляции при соблюдении интервалов охлаждения.
• Двухканальная конфигурация вторички: обеспечивает гибкость при подключении нескольких электродов или резервирование канала.
• Соответствие инженерным стандартам: конструкция ориентирована на эксплуатацию в атмосферах с повышенной влажностью и колебаниями температуры.

Экспертное заключение

Модель Fida 26/35 ITL предназначена для задач формирования стабильных высоковольтных импульсов в циклических режимах розжига с ограничением по длительности включения. Подходит для интеграции в промышленные и коммунальные горелочные комплексы, где важны повторяемость искрового образования, согласование с оборудованием управления и прогнозируемый тепловой режим. При проектировании системы необходимо учитывать ограничение по ED 33%, номинальные токи и требования к качеству контактов на штекерных соединениях.
