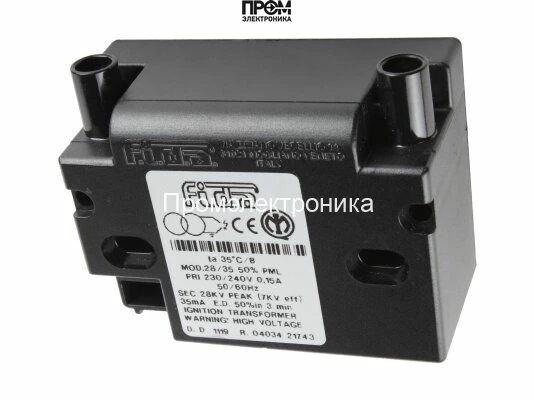

Трансформатор розжига FIDA 28/35 PML

Трансформатор розжига FIDA 28/35 PML (ENPLD3) — назначение

Это специализированный импульсный трансформатор розжига класса PML, предназначенный для формирования высоковольтного пробоя в камерах горения и системах поджига жидкого топлива. Основная функция устройства — формирование и передача высоковольтного разряда на электрод поджига для инициации устойчивого горения. Продукт относится к классу компонентов горелочных блоков и предназначен для монтажа в стационарных и полумобильных теплотехнических установках.

Конструктивные особенности и принцип работы

Конструкция базируется на классической схеме повышающего трансформатора с изолированным первичным и вторичным витками. Первичная обмотка рассчитана на сетевое питание переменного тока в диапазоне частот 50/60 Гц, вторичная — на высокий импульсный потенциал. Внутреннее исполнение включает слойную изоляцию высокого класса и ферритный/листовой магнитопровод, оптимизированный для минимизации потерь при импульсной нагрузке.

Рабочий принцип: при подаче питающего напряжения первичная обмотка индуцирует в сердечнике переменное магнитное поле, которое через трансформацию коэффициента витков формирует вторичный высокий потенциал. В условиях разряда энергия аккумулируется в магнитном поле и выбрасывается в виде кратковременного высоковольтного импульса, обеспечивающего пробой между электродами поджига. Регулирование длительности и частоты разрядов производится внешней схемой управления горелки.

Корпус выполнен из ударопрочного диэлектрика с уплотнениями, уровень пылевлагозащиты по исполнению изделия типичен для промышленных горелок — IP44, что обеспечивает защиту от крупной пыли и брызг воды при монтаже в агрегатах отопления. Для электрического соединения используются штекерные разъемы диаметром 4 мм, совместимые со стандартными кабелями поджига.

Ключевые технические характеристики

• Напряжение поджига 28 кВ: обеспечивает достаточный пробивной потенциал для надежного образования искрового разряда при типичных зазорах электродов в горелочных системах и позволяет компенсировать снижение пробивного напряжения при загрязнении электродов.
• Ток поджига 35 мА: ограничивает энергию разряда и минимизирует тепловую нагрузку на электроды, что продлевает ресурс системы поджига и снижает вероятность преждевременного пробоя изоляции.
• Сила тока 0.15 A (первичный): указывает на нагрузку первичной цепи и влияет на выбор предохранителей и коммутационной аппаратуры; низкое первичное потребление снижает требования к источнику питания.
• Продолжительность работы ED 50%: обозначает допустимый рабочий цикл (время включения относительно полного цикла) и определяет режимы применения при частых циклах включения; устройство рассчитано на прерывистую работу с половинным скважностью для предотвращения перегрева.
• Частота 50/60 Гц: совместимость с основными сетевыми стандартами обеспечивает применение как в регионах с 50 Гц, так и 60 Гц без изменения эксплуатационных свойств.
• Габариты 8.5×3.8×7.3 см: компактный форм-фактор упрощает интеграцию в горелочные модули с ограниченным монтажным пространством и снижает моменты инерции при вибрационных нагрузках.
• Штекерные разъемы 4 мм: стандартизированный интерфейс облегчает замену и обслуживание, снижая время простоя при сервисе.
• Степень защиты IP44: обеспечивает базовую устойчивость к пыли и брызгам, требует монтажа в корпусе горелки с защитой от прямых влажных воздействий для длительной службы.

Сценарии эксплуатации и преимущества

Как работает в типичном сценарии: при подаче питания управляющий блок даёт короткий импульс на первичную обмотку трансформатора, вторичный формирует 28 кВ, которые по кабелю и штекерному соединению поступают на электрод поджига, инициируя искровой разряд и подачу пламени. Такой принцип применим в следующих кейсах:

• Стационарные жидкотопливные горелки бытового и коммерческого назначения, где требуется быстрый и воспроизводимый поджиг при повторных стартах.
• Промышленные установки с периодическими пусками и отключениями, где важно выдерживать циклическую нагрузку (ED 50%).
• Резервные и автономные котельные, где компактность и стандартизированные разъёмы упрощают обслуживание.

• Точность формирования пробоя: снижение количества ложных поджогов за счёт стабильной амплитуды вторичного импульса.
• Снижение тепловой перегрузки электроники: благодаря ограниченному току поджига и допустимому ED устройство выдерживает циклические нагрузки без перегрева при проектировании штатной системы охлаждения.
• Удобство обслуживания: стандартизированные 4 мм штекеры и компактные габариты ускоряют замену модуля на линии.

Экспертное заключение

Трансформатор FIDA 28/35 PML (ENPLD3) представляет собой типовой компонент для систем розжига с требованием к импульсному высокому напряжению и ограниченному току. Модель подходит для применений с прерывистым режимом работы (ED 50%), в системах, где необходим стабильный 28 кВ/35 мА импульс при сетевых частотах 50/60 Гц. Для корректной интеграции необходимо учитывать класс защиты IP44 и предусмотреть климатическую и механическую защиту при установке в агрессивной среде.
