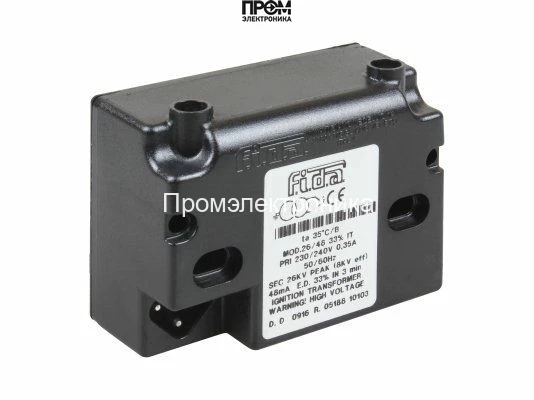

Трансформатор розжига FIDA 26/48 IT TP

Трансформатор розжига FIDA 26/48 IT TP — назначение и область применения

Данный документ описывает конструктивные и эксплуатационные особенности электромеханического устройства — трансформатор розжига модели FIDA 26/48 IT TP (арт. EPTB31). Это компонент класса силовой электроники для горелочных установок и систем отопления, предназначенный для формирования высокого напряжения пробоя на электродах поджига с целью инициирования воспламенения горючей смеси. Применяется в стационарных атмосферных и наддувных горелках малой и средней мощности, в модулях автоматизации котельного и промышленного отопления.

Конструктивные особенности и принцип работы

Функционально трансформатор представляет собой понижающе-повышающий преобразователь на основе тороидального/шагового магнитопровода и изолированного первичного обмоточного узла, обеспечивающего соответствие нормам электробезопасности. На входе устройство рассчитано на сетевое питание 230–240 В, 50–60 Гц, где первичная цепь через фильтрующий и ограничительный элемент формирует ток питания обмотки высокого напряжения.

Высоковольтный выход сформирован посредством высокой витковости вторичной обмотки, изоляция которой выдерживает рабочие напряжения и импульсные перенапряжения. При подаче питающего напряжения на первичную обмотку на вторичной образуется импульсное выходное напряжение 26 кВ, достаточно для пробоя межэлектродного зазора в условиях стандартных газовых горелок. Ток поджига ограничен конструкцией вторичной цепи и составляет 48 мА, что снижает вероятность образования устойчивой электрической дуги и снижает тепловую нагрузку на электроды.

Устройство имеет штекерные разъемы 4 мм для подключения кабелей поджига, что упрощает монтаж и снижает индуктивные потери на контактах. Корпус с классом защиты IP44 защищает от брызг и частиц среднего размера, обеспечивая возможность установки в агрегатах с умеренным климатическим воздействием. Параметр ED (рабочий цикл) равен 33 %, что определяет допустимую продолжительность непрерывной работы при цикличных режимах включения горелки.

Ключевые технические характеристики

• Напряжение питания 230–240 В, 50–60 Гц: обеспечивает совместимость с промышленной и бытовой сетью; допускает незначительные девиации частоты и напряжения без критических изменений выходных параметров при соблюдении номинальных условий.
• Выходное напряжение 26 кВ: гарантирует образование надежной искры при межэлектродных зазорах типичных горелок; в сочетании с ограниченным током предотвращает образование продолжительной дуги и уменьшает эрозию электродов.
• Ток поджига 48 мА и сила тока 0.35 А: второй параметр относится к первичной стороне и определяет потребление сети; соотношение токов характеризует трансформационное соотношение и влияет на тепловую нагрузку.
• Класс защиты IP44: защищает внутреннюю электронику от брызг и посторонних частиц, увеличивая надежность в котловых помещениях с повышенной влажностью.
• ED 33 %: рабочий цикл указывает на допустимый процент времени работы относительно полного цикла; важно учитывать при подборе для режимов с частыми повторными поджигами.
• Штекерные разъемы 4 мм: уменьшают контактное сопротивление и время монтажа, а также обеспечивают стандартизированную совместимость с кабельной системой горелки.
• Габариты 8.5×6.2×3.8 см, масса 0.5 кг: компактная конструкция позволяет интегрировать узел в ограниченное пространство горелочного отсека.

Сценарии эксплуатации и преимущества

Типичные кейсы: замена модульного трансформатора в котельной автоматики при деградации изоляции старого узла; модернизация горелочных блоков для уменьшения времени поджига и уменьшения количества ложных срабатываний; применение в линиях монтажа предзапуска газовых горелок в технологических печах.

• Совместимость с промышленной сетью: адаптирован к диапазону 230–240 В и 50–60 Гц, что упрощает интеграцию.
• Ограниченный ток поджига: снижает износ электродов и риск образования устойчивой дуги.
• Компактность и штекерные разъемы: уменьшает время технического обслуживания и упрощает замену в полевых условиях.
• Защита IP44: повышает долговечность при эксплуатации в котельных с повышенной влажностью.
• Соответствие стандартам: конструкция и изоляция выполнены в соответствии с европейскими требованиями по электробезопасности, что снижает риски отказов и повышает предсказуемость параметров.

Экспертное заключение

Трансформатор розжига FIDA 26/48 IT TP (EPTB31) представляет собой типовой высоковольтный модуль для систем поджига горелок с четко определенными рабочими параметрами: 26 кВ выходного напряжения, ограниченный ток поджига и ED 33 %. Подходит для циклических режимов с умеренной частотой включений, где критична надежность искрообразования и минимизация эрозии электродов. При выборе следует учитывать рабочий цикл и условия монтажа (влажность, доступность сервиса), а также соответствие габаритов и разъемов требованиям конкретного горелочного узла.
