Трансформатор розжига FIDA 26/48 ITAQ

Трансформатор розжига FIDA 26/48 ITAQ — назначение и область применения

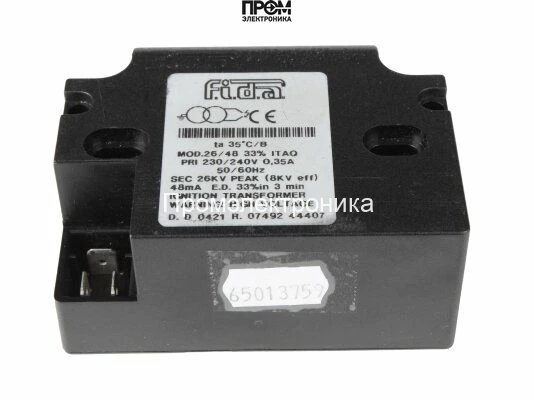

Трансформатор розжига FIDA 26/48 ITAQ (EPTBC31) — это специализированный высоковольтный модуль для генерации импульсного напряжения, предназначенный для электрического поджига газовых, дизельных и мазутных горелок в промышленных и коммерческих тепловых установках. Устройство относится к классу силовых трансформаторов розжига с одним выходом и используется для формирования устойчивого коронного разряда на электродах поджига. Основная функция — преобразование сетевого переменного напряжения 220–240 В в высокое импульсное напряжение порядка 26 кВ при заданном токе поджига.

Конструктивные особенности и принцип работы

Конструкция основана на многослойном изолированном первичном и вторичном обмоточных узле, выполненном с расчетом на минимизацию утечек тока и подавление паразитных емкостей. В первичной цепи реализована защита от перегрузок и термическая разгрузка, учитывающая номинальный рабочий ток 0.35 А. Вторичная обмотка сформирована для обеспечения импульсного разряда с амплитудой до 26 кВ и током поджига порядка 48 мА; такое соотношение напряжения и тока обеспечивает стабильное образование короны и пробой между электродами горелки без избыточного тока, который мог бы привести к быстрому износу электродов.

Принцип работы: при подаче на первичную обмотку сетевого напряжения трансформатор накапливает энергию в магнитопроводе и в согласованной схеме вторичной формирует импульсы высокого напряжения. Инженерное решение включает управление скважностью работы (ED) — 33% за 3 минуты — что реализует тепловую разгрузку и предотвращает перегрев изоляции. Корпус из жаропрочного полимера обеспечивает механическую защиту и частичную электрическую изоляцию, а класс пылевлагозащиты IP 44 ограничивает эксплуатацию вне зон прямого воздействия воды и мелких частиц.

Ключевые технические характеристики

• Напряжение питания 220–240 В: соответствует стандартной сетевой инфраструктуре; влияние — позволяет подключать устройство непосредственно к обмотке управления горелки без дополнительного силового трансформатора, но требует фильтрации помех в электросети для стабильной работы вторичной цепи.
• Выходное напряжение 26 кВ: обеспечивает достаточный потенциал для пробоя межэлектродного пространства и образования устойчивой искровой дорожки при типичных зазорах горелочных электродов; влияние — уменьшение вероятности пропусков поджига при запылённости горелочной камеры.
• Ток поджига 48 мА: ограничивает энергию импульса, снижая эрозию электродов и продлевая ресурс контактных элементов при сохранении устойчивого воспламенения.
• ED 33% (3 минуты): регламентирует длительность включения vs пауза, что критично для теплового баланса трансформатора; влияние — позволяет эксплуатировать устройство в циклических режимах без перегрева изоляции.
• Класс защиты IP44: защищает внутренние компоненты от пыли и брызг; эксплуатационный эффект — допускается установка внутри камер с ограниченной влажностью, но необходима защита от прямого струйного попадания воды.
• Штекерный разъём Ø4 мм для кабеля поджига: упрощает подключение к стандартным кабелям горелок; влияние — снижает время монтажа и ошибку стыковки в полевых условиях.
• Ток потребления 0.35 А: определяет нагрузку на управляющую сеть и позволяет рассчитать тепловой баланс при длительной работе.
• Компактный корпус и крепление в любом положении: упрощают интеграцию в котловые модули и обеспечивают гибкость размещения при ограниченном объёме монтажного отсека.

Сценарии эксплуатации и преимущества

Как работает в типичных сценариях: при запуске горелки контроллер подаёт питание на трансформатор, на вторичной стороне формируется высоковольтный импульс, который по кабелю Ø4 мм передаётся на электроды поджига. Этот импульс инициирует искровой разряд в камере сгорания, воспламеняя топливо в условиях, где стабильность топлива и давление газа могут варьироваться.

Для чего нужен в инженерной системе: обеспечивает повторяемое воспламенение при автоматическом управлении горением, снижает риск неполного поджига при изменениях состава топлива или условий тяги, а также интегрируется в стандартизированные узлы котлов и теплогенераторов.

• Надёжность в сетевых перепадах: конструкция выдерживает флуктуации 220–240 В при соблюдении EMC-практик.
• Управляемая тепловая разгрузка (ED): предотвращает деградацию изоляции при циклической работе.
• Минимизация эрозии электродов: ограниченный ток поджига снижает износ контактных зон.
• Универсальная интеграция: монтажные отверстия и штекерные разъёмы упрощают замену и сервис в полевых условиях.

Экспертное заключение

FIDA 26/48 ITAQ (EPTBC31) — инженерно выверенное решение для систем автоматического поджига в промышленных и коммерческих горелках. Подходит для задач с циклической нагрузкой и ограниченным монтажным пространством, где критичны предсказуемость разряда, тепловая стабильность и ограничение пускового тока. При проработке интеграции необходимо учитывать класс защиты IP 44, требования к EMC и обеспечить качественную разводку кабеля поджига Ø4 мм для исключения паразитных утечек и коронных разрядов вне зоны электрода.
