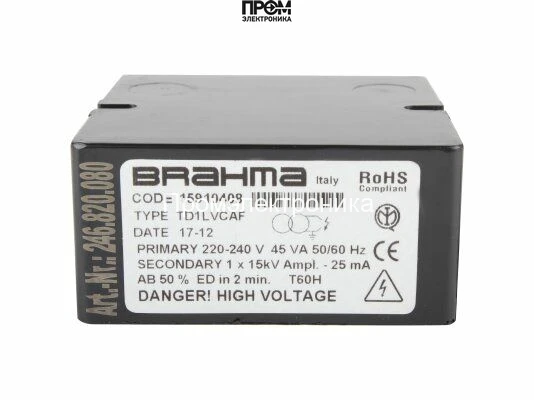

Трансформатор розжига Brahma TD1LVCAF 15910408

Трансформатор розжига Brahma TD1LVCAF 15910408 — назначение и область применения

Трансформатор розжига Brahma TD1LVCAF 15910408 — это электромагнитный преобразователь для формирования высокого напряжения импульсного характера, предназначенный для инициирования искрового разряда в горелочных устройствах. Класс применения — устройства поджига газовых и жидкотопливных горелок в бытовых, коммерческих и промышленных котельных системах. Основная функция — обеспечение стабильного и воспроизводимого высоковольтного разряда 15кВ при номинальном сетевом питании 220В и частоте 50/60Гц.

Конструктивные особенности и принцип работы

Устройство выполнено по схеме высоковольтного индукционного трансформатора с первичной обмоткой, рассчитанной на питание переменным напряжением 220В, и вторичной многовитковой обмоткой, формирующей выходное напряжение порядка 15кВ. Преобразование осуществляется посредством ферритного сердечника и импульсного режима возбуждения, что позволяет обеспечить необходимую пиковую энергию искры при относительной компактности узла.

Встроенный варистор выполняет функцию защиты от импульсных перенапряжений и ограничивает амплитуду коротких выбросов сетевого происхождения. Интегрированный фильтр подавления электромагнитных помех (Соответствие директиве 2004/108/EC) уменьшает уровень излучаемых и проводимых помех, предотвращая ложные срабатывания и обеспечивая совместимость с электронной автомикой управления горелкой.

Боковой выход высокого напряжения и резьбовое соединение кабеля поджига обеспечивают надежное механическое и электрическое сопряжение с искровым электродом. Длина питающего кабеля 560мм облегчает монтаж в типичных монтажных компоновках. Корпус из пластика и система изоляции рассчитаны на эксплуатацию в режимах непостоянной нагрузки с рабочим циклом ED 50%.

Ключевые технические характеристики

• Напряжение поджига 15кВ: обеспечивает достаточную электрическую прочность для формирования устойчивого искрового разряда при зазорах поджига типичных горелок до нескольких миллиметров, снижая вероятность пропуска воспламенения.
• Потребляемая мощность 45ВА: определяет нагрузку на сетевую обмотку и теплообразование; при ED50% обеспечивает баланс между энергией импульса и допустимым нагревом.
• Ток поджига 25мА: лимитирует пиковую энергию импульса и влияет на длительность импульса искры и энергию, передаваемую искровому промежутку.
• Частота 50/60Гц: совместимость с сетями разных стандартов без дополнительных преобразователей частоты.
• ED 50%: указывает допустимый коэффициент рабочего цикла; влияет на режимы длительной и цикличной эксплуатации в автоматизированных системах.
• Класс пылевлагозащиты IP00: требует установки в защищенном от влаги и насыщенной пылью пространстве; учитывается при подборе корпуса и места монтажа.
• Габариты 8.6×7.9×3.5см и вес 360г: обеспечивают компактную интеграцию в корпус управления горелкой и упрощают механическое крепление.

Сценарии эксплуатации и преимущества

Типичные сценарии: инициация поджига в атмосферных и наддувных горелках, интеграция в модульные топочные агрегаты, применение в автоматизированных котельных и системах резервного пуска. Устройство подходит для систем, где требуется последовательный контроль пуска, проверка наличия пламени и согласование с электронными платами управления.

• Стабильность искрового разряда: минимизирует риск пропуска поджига при вариациях давления и состава топлива.
• Защита от импульсных перенапряжений: повышает живучесть оборудования в сетях с высоким уровнем помех.
• Совместимость 50/60Гц: упрощает применение в разных региональных конфигурациях.
• Компактность и масса: облегчает монтаж в ограниченном пространстве.

Экспертное заключение

Трансформатор Brahma TD1LVCAF 15910408 рассчитан на роль источника высоковольтных импульсов в циклических режимах с ED50%. Подходит для интеграции в коммерческие и промышленные горелочные модули, где важны предсказуемость искрового разряда, устойчивость к сетевым выбросам и совместимость с электромеханической автоматикой. При проектировании систем следует учитывать класс защиты IP00 и обеспечить соответствующую локализацию и вентиляцию.
