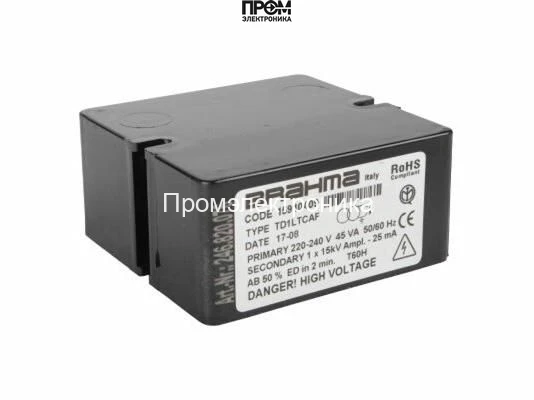

Трансформатор розжига Brahma TD1LTCAF 15910409

Трансформатор розжига Brahma TD1LTCAF 15910409 — назначение и область применения

Трансформатор розжига Brahma TD1LTCAF 15910409 — это специализированный импульсный источник высокого напряжения, предназначенный для формирования искрового разряда в газовых и дизельных горелочных камерах. Устройство относится к классу внешних поджиговых трансформаторов для промышленного и коммерческого отопительного оборудования. Его основная функция — повышение входного сетевого напряжения 220–240 В до порядка 1×15 кВ с параметрами тока и мощности, достаточными для надёжного инициирования горения при стандартных расстояниях и электрических зазорах электродов.

Конструктивные особенности и принцип работы

По конструкции трансформатор представляет собой высоковольтный импульсный трансформатор с электронным генератором, построенным на принципе обратной связи и ограниченного по времени включения (duty cycle). На первичной стороне реализована схема питания от сети 220–240 В, 50/60 Гц с фильтрацией помех и ограничением пускового тока. Преобразование осуществляется через высокочастотный инвертор и последующую импульсную трансформаторную ступень, что снижает объём и массу магнитопровода по сравнению с линейными понижающе-повышающими решениями.

Выход формирует высоковольтный импульс с амплитудой до 15 кВ при ограниченном токе 25 мА, что уменьшает энергию на электроде и контролирует интенсивность коронных и тепловых эффектов. Ограничение тока и заявленная мощность 45 ВА диктуют требования по длительности включения: ED 50%, то есть средняя продолжительность работы и интервалов ожидания рассчитаны для предотвращения перегрева магнитопровода и изоляции. Корпус не имеет степени защиты (класс IP00), поэтому изоляция и распределение потенциалов выполнены с учётом открытой установки в щитах или обогреваемых помещениях.

Ключевые технические характеристики

• Выходное напряжение 15 кВ: обеспечивает условия пробоя между электродами в диапазоне зазоров, типичных для горелок; повышенное напряжение компенсирует загрязнение электрического зазора и повышенную влажность.
• Ток поджига 25 мА: лимитированный ток снижает энергию искрового разряда, уменьшая эрозию электродов и тепловую нагрузку на корпус горелки.
• Потребляемая мощность 45 ВА: определяет тепловой баланс и выбираемую схему охлаждения; при ED 50% мощность указывает на необходимость интермиттирующего режима для длительной надёжности.
• ED (DU) 50%: ограничение рабочего цикла указывает на конструктивную зависимость нагрева сердечника и обмоток — при постоянной работе требуется система охлаждения или смена на трансформатор с большим запасом мощности.
• Класс пылевлагозащиты IP00: требует монтажа в пылезащищённом шкафу или под защитным покрытием, исключающем прямое воздействие конденсата и коррозии.
• Штекерные разъёмы 4 мм и длина кабеля питания 560 мм: облегчают монтаж и замену без сварки; длина кабеля рассчитана на установку внутри типовых шкафов горелочных агрегатов.
• Частота 50/60 Гц: совместимость с сетями разных регионов без перенастройки, влияет на синхронизацию управляющей электроники и параметры преобразования.
• Вес 0.36 кг, габариты 86×73×35 мм: компактность и низкая инерция теплового режима упрощают интеграцию в ограниченные монтажные ниши.

Сценарии эксплуатации и преимущества

Как работает в практической схеме: при поступлении команды на розжиг управляющая электроника включает первичный инвертор, формирующий высокочастотные импульсы. Через трансформаторную ступень формируется высоковольтный импульс на штекерном выводе; искра инициирует локальное ионизированное проводящее звено, после чего запальник переходит в устойчивое горение под действием основного топливного потока.

• Интеграция в автоматические горелочные контроллеры: применяется в системах с контролем пламени и последовательностью розжига по стандартной логике.
• Низкая масса и компактность: подходят для модернизации существующих установок с ограниченным монтажным пространством.
• Штекерные подключения: упрощают техническое обслуживание и замену без демонтажа кабельной трассы.
• Ограниченный ток поджига: уменьшает изнашивание электродов и риск пробоя изоляции при случайных замыканиях.

Экспертное заключение

Трансформатор Brahma TD1LTCAF 15910409 подходит для типовых горелочных модулей с регулярными циклами розжига и ограниченным пространством установки. Его эксплуатация оправданна в системах, где важны компактность, стандартизованные подключения и ограничение энергии искрового разряда. При проектировании учитывайте ED 50% и отсутствие защиты корпуса (IP00) — требуется монтаж в защищённой электроотсековой зоне и соблюдение межэлектродных зазоров и расстояний по изоляции.
