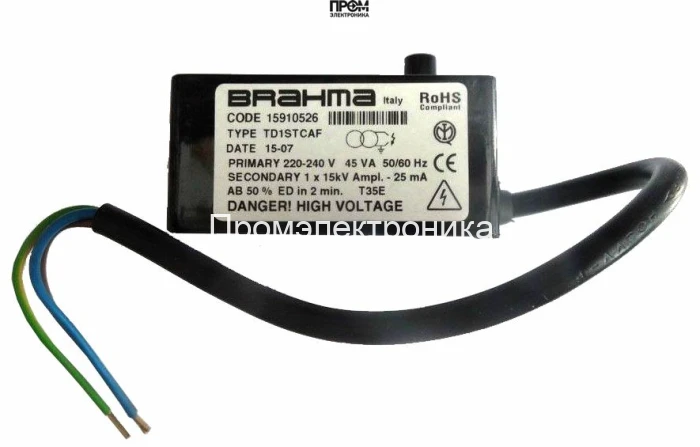

Трансформатор розжига Brahma TD1STCAF 15910526

Трансформатор розжига Brahma TD1STCAF 15910526 — назначение и область применения

Данный модуль — это электронный трансформатор поджига класса компонентов для газовых и жидкотопливных отопительных горелок промышленного и полупромышленного исполнения. Устройство предназначено для формирования высоковольтного разряда, необходимого для воспламенения топливно-воздушной смеси в камерах сгорания котлов, горелок и пилотных горелок. Применяется в блоках автоматического управления горением, в системах, где требуется надежная электронная коммутация при циклических режимах работы.

Конструктивные особенности и принцип работы

Конструкция основана на высокочастотном электронном генераторе, реализованном на импульсных силовых элементах и специализированном высоковольтном трансформаторе. Входной цепью принимается сетевое напряжение 220–240 В с частотой 50/60 Гц, затем оно проходит фазосинхронную коррекцию и фильтрацию помех, после чего формируется прямоугольный или синусоидоподобный высокочастотный сигнал управления силовыми ключами.

Силовые ключи преобразуют низковольтный импульс в высоковольтный через изолированный витковый трансформатор. На выходе формируется напряжение поджига до 15 кВ при токе порядка 25 мА, что обеспечивает необходимую плотность электрического поля на электроде поджига для образования устойчивого искрового канала. Управление длительностью и частотой импульсов позволяет обеспечить стабильный разряд при различных значениях зазора электрода и изменении условий до подачи топлива.

Конструктивно модуль выполнен в ударопрочном пластиковом корпусе с базовой степенью защиты IP00, что предполагает размещение в закрытых электрических отсеках или под корпусными панелями. Входной кабель питания длиной 560 мм и штекерные разъемы поджига диаметром 4 мм упрощают монтаж и замену при сервисе. Соотношение фактической рабочей нагрузки регламентировано параметром ED 50%, что означает допустимую продолжительность включения в циклическом режиме.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает достаточный электрический потенциал для создания ионного канала при зазорах электродов, компенсирует снижение холодного давления и влажности в камере сгорания.
• Ток поджига 25 мА: определяет объем энергии в искре; сочетание тока и напряжения формирует мощность импульса, влияющую на стабильность воспламенения и ресурс электродов.
• Потребляемая мощность 45 ВА: указывает на тепловую и электрическую нагрузку на питание; при проектировании блока питания следует учитывать запас по току и тепловой отвод.
• Частота 50/60 Гц (вход): совместимость с сетями различных стандартов без дополнительной коммутации или частотной коррекции.
• ED 50%: допускает циклическую работу с равными периодами включения и выключения; критично учитывать при подборе для горелок с длительным режимом розжига.
• Габариты 7.3×7×3.5 см и вес 0.36 кг: компактность облегчает интеграцию в блоки управления с ограниченным пространством, снижая инерцию тепловой массы.
• Класс защиты IP00: требует установки внутри защищенных корпусов, исключая воздействие влаги и пыли на высоковольтные узлы.
• Длина кабеля питания 560 мм и штекер 4 мм: монтажные параметры, влияющие на расположение трансформатора в шкафу и на необходимость удлинительных линий с соблюдением требований по экранированию.
• Произведено в Италии (Brahma): подразумевает соответствие отраслевым стандартам качества и наличие сервисной документации производителя.

Сценарии эксплуатации и преимущества

Типичные сценарии: автономный розжиг пилотных горелок в котлах тепловых пунктов, циклический старт камер горения в промышленном отоплении, резервные и дублирующие системы розжига в котельных. Устройство целесообразно применять в системах с регулярными циклическими розыгами, где необходима предсказуемая и повторяемая энергия искры.

• Стабильность искрового разряда: минимизирует пропуски поджига при изменении атмосферных условий и геометрии электрода.
• Компактность: облегчает интеграцию в заводские панели автоматики и модернизацию существующих установок.
• Стандартизированные интерфейсы: штекер 4 мм и длина кабеля упрощают обслуживание и замену модулей без перепайки.
• Совместимость с сетями 220–240 В, 50/60 Гц: обеспечивает универсальность применения в разных регионах.
• Регламент ED 50%: понятен при проектировании циклических режимов и выборе системы охлаждения/вентиляции шкафа.

Экспертное заключение

Трансформатор Brahma TD1STCAF 15910526 рассчитан на применение в закрытых монтажных исполнениях, где требуются воспроизводимый высоковольтный импульс до 15 кВ при токе до 25 мА и цикличности ED 50%. Модель подходит для блоков автоматики котлов и промышленных горелок с периодической схемой розжига; при постоянной нагрузке следует контролировать тепловой режим и обеспечивать защиту от внешней влаги и пыли. Для выбора в конкретной системе учитывать размеры, требования по зазору электрода и суммарную нагрузку на источник питания.
