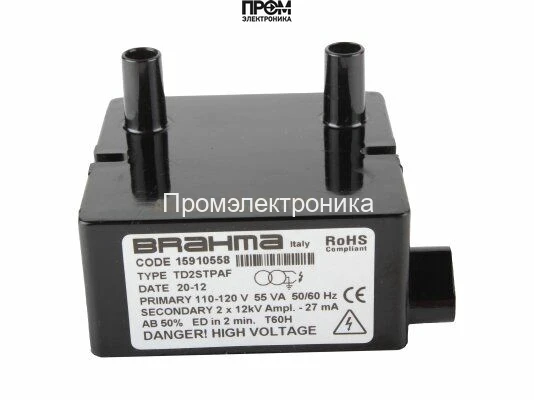

Трансформатор розжига Brahma TD2STPAF 15910558

Трансформатор розжига Brahma TD2STPAF 15910558 — назначение и технический класс

Трансформатор розжига Brahma TD2STPAF 15910558 — это специализированное силовое устройство класса высоковольтных трансформаторов для систем розжига горелок и поджига топливных смесей. Основная функция — формирование и подача импульсного или непрерывного высокого напряжения для инициации электрического разряда между электродами поджиговой камеры. Применяется в промышленных и бытовых горелочных системах, котельных агрегатах и модулях предварительного поджига.

Конструктивные особенности и принцип работы

Устройство построено по схеме понижающе-повышающего трансформатора с первичной обмоткой, рассчитанной на питающее напряжение сети, и вторичной обмоткой, обеспечивающей выходное повышенное напряжение. Принцип работы основан на электромагнитной индукции: при подаче переменного тока на первичную обмотку в сердечнике формируется переменный магнитный поток, который индуцирует высокое напряжение во вторичной обмотке пропорционально числу витков.

Для обеспечения стабильного импульса поджига трансформатор использует конструкционные решения: низкопотерьный магнитопровод, оптимизированный шаг намотки вторичной обмотки и усиленную изоляцию, выполненную заливкой специальной эпоксидной смолой. Такая заливка повышает диэлектрическую прочность и тепловую стабильность, снижает микропроцентные колебания параметров при термических циклах и увеличивает ресурс работы в средах с изменяющейся температурой.

Функция подавления помех реализована внутренним EMI-фильтром и экранированием, что уменьшает генерацию радиопомех и повышает электромагнитную совместимость с периферийным оборудованием. Для подключения предусмотрены штекерные разъемы Ø4 мм и клеммные соединения на винтах М4/М5, обеспечивающие механическую прочность и удобство монтажа.

Ключевые технические характеристики

• Выходное напряжение 12 кВ: обеспечивает необходимую амплитуду для формирования устойчивого электрического разряда в широком диапазоне газовых и жидкотопливных горелок; влияет на длину и энергию искры и надежность поджига при различных геометриях электродов.
• Потребляемая мощность 55 ВА: определяет тепловой режим и требования к питающей сети; при 55 ВА выделяемая мощность ограничивает допустимую длительность непрерывной работы и влияет на выбираемый режим охлаждения.
• Ток поджига 27 мА: характеризует энергию импульса и способность пробивать непредсказуемые зазоры или загрязненные электроды; ключевой параметр для расчета энергии разряда и долговечности контактов.
• ED 50% (продолжительность работы): указывает на пульсирующий эксплуатационный режим с рекомендованными интервалами работы и охлаждения; критично при проектировании циклов работы горелочных систем.
• Частота 50/60 Гц: совместимость с промышленными сетями позволяет использовать трансформатор в различных регионах без изменения первичных цепей питания.
• Класс пылевлагозащиты IP00: отсутствие оболочки предполагает установку в защищенном корпусе, влияние на выбор места монтажа и дополнительные меры по защите от пыли и влаги.
• Габариты 7.2×4.2×4.47 см и вес 0.16 кг: компактность снижает инерцию теплового режима и упрощает интеграцию в ограниченные монтажные пространства, но требует учета вентиляции в закрытых отсеках.

Сценарии эксплуатации и преимущества

Как работает при типичной установке: трансформатор подключается к сети 230 В через управляющий модуль. При получении команды на поджиг первичная обмотка возбуждается, вторичная формирует до 12 кВ, подается на высоковольтные выводы, между электродами возникает искра, и происходит воспламенение топливовоздушной смеси. При отсутствии поджига система выполняет защитные циклы, соответствующие ED 50%.

Для чего нужен: устройство предназначено для обеспечения повторяемых и контролируемых электрических разрядов в горелочных камерах, где важно точное соотношение энергии искры и циклов работы для уменьшения пропусков поджига и предотвращения накопления отложений на электродах.

• Интеграция в промышленные контроллеры розжига и автоматику котлов;
• Снижение радиопомех за счет встроенного фильтра и экранирования;
• Упрощенный монтаж благодаря стандартным штекерным разъемам Ø4 мм и крепежу М4/М5;
• Компактность позволяет установку в модули с ограниченным пространством.

Экспертное заключение

Трансформатор рассчитан на циклическую нагрузку с импульсным режимом работы и подходит для внедрения в стационарные и модульные розжиговые узлы при условии защиты от пыли и влаги. Рекомендуется использовать в сочетании с управляемыми зажигающими блоками, обеспечивающими соблюдение ED50%, и предусматривать тепловую развязку в закрытых отсеках. Для проектировщиков важны параметры 12 кВ, 27 мА, 55 ВА и IP00 при определении схемы подключения и мер по защите и охлаждению.
