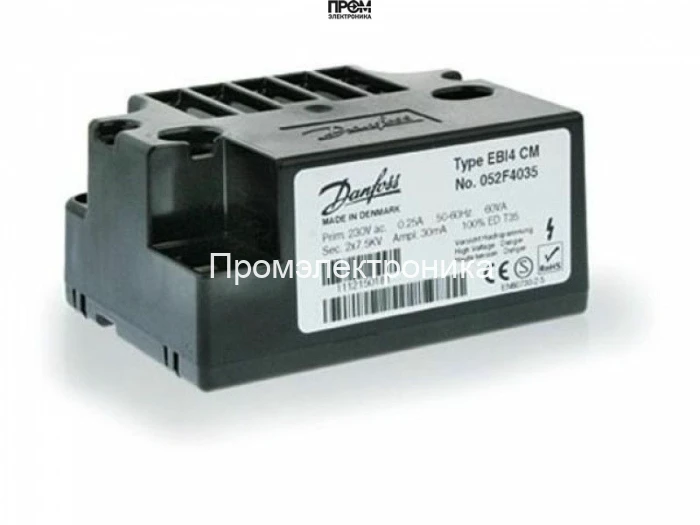

Трансформатор розжига Danfoss EBI4 CM 052F4035

Трансформатор розжига Danfoss EBI4 CM 052F4035 — назначение и область применения

Трансформатор розжига Danfoss EBI4 CM 052F4035 — это компактный силовой импульсный модуль для систем розжига газовых и жидкотопливных горелок. Устройство относится к классу внешних трансформаторов поджига, предназначенных для формирования высоковольтных импульсов до 7.5 кВ при управлении от сети 230 В. Основная функция — обеспечение устойчивой искрообразующей цепи в узле подачи топлива посредством формирования требуемого напряжения и тока поджига.

Применяется в промышленном и коммунальном отопительном оборудовании, в котельных установках средней и малой мощности, а также в сервисных узлах горелочных агрегатов, где требуется надежный непрерывный рабочий цикл (100 % ED).

Конструктивные особенности и принцип работы

В основе конструкции — импульсный трансформатор с разделёнными первичной и вторичной обмотками, выполненными из медного провода с классом изоляции, соответствующим требованиям по термостойкости и пиковой электрической прочности. Первичная обмотка рассчитана на подключение к источнику переменного напряжения 230 В / 50–60 Гц и потребляет до 60 ВА в рабочем режиме, что определяет требования к питающей линии и предохранительным устройствам.

Вторичная обмотка формирует высоковольтный импульс до 7.5 кВ при токе поджига порядка 30 мА. Комбинация индуктивности обмоток и ёмкостных паразитных элементов определяет форму импульса и длительность фронта, что влияет на надежность пробоя зазорного промежутка электрода и стойкость к образованию плазмы в зоне воспламенения. Трансформатор обеспечивает рабочий ток вторичного каскада до 30 мА и пиковую способность источника зажигания при запуске.

Конструктивно модуль имеет плотное ферритовое или стальное магнитопроводное ядро с минимальными гистерезисными потерями, что позволяет работать при повышенных температурах окружающей среды и обеспечивать 100 % ED. Корпус и выводы спроектированы для монтажа в ограниченном пространстве: габариты 8.5x3.8x6.5 см, масса 0.3 кг. Электрические выводы рассчитаны на ток управления порядка 0.25 А, что определяет требования к управляющей электронике и цепям защиты.

Ключевые технические характеристики

• Напряжение питания 230 В: совместимо с бытовой и промышленной сетью — важно учитывать допустимые колебания и необходимость фильтрации для стабильной работы электронных модулей управления.
• Потребляемая мощность 60 ВА: определяет тепловую нагрузку и требования к охлаждению места установки; при выборе питания следует закладывать запас по мощности для пиковых импульсов.
• Напряжение поджига 7.5 кВ: обеспечивает достаточную электрическую прочность для преодоления зазора и инерции газов в камере горения; критично для надежного пробоя при низком давлении топлива.
• Ток поджига 30 мА: влияет на энергию импульса и устойчивость воспламенения; баланс между напряжением и током определяет скорость инициирования пламени.
• Частота 50/60 Гц: унифицированность питающей сети; трансформатор спроектирован для работы в обеих сетях без изменения параметров импульса.
• Продолжительность работы 100 % ED: допускает длительные циклы эксплуатации без снижения характеристик, важна для режимов с частыми запусками и длительным горением.
• Габариты 8.5x3.8x6.5 см и вес 0.3 кг: критично для встраиваемых решений и сервисного обслуживания в компактных горелочных отсеках.

Сценарии эксплуатации и преимущества

Для чего нужен трансформатор: отвечает на задачу воспламенения топлива в системах, где необходимо получить предсказуемый электрический пробой. Как работает: при подаче управляющего напряжения первичная обмотка создаёт магнитный поток, вторичная формирует импульс высокого напряжения, который через изолированные выводы подаётся на электрод для создания искры.

• Встраивание в блочные горелочные модули — сочетание компактных габаритов и высокой энергоотдачи.
• Использование в котлах с частыми пусками — 100 % ED обеспечивает ресурс при циклической работе.
• Сервисный ремонт и замена — типоразмер и электрические параметры соответствуют распространённым схемам управления Danfoss EBI.
• Совместимость с сетями 50/60 Гц и устойчивость к перегрузкам при соблюдении требований по защите.

Экспертное заключение

Модель Danfoss EBI4 CM 052F4035 подходит для интеграции в горелочные системы средней мощности, где важны компактность, стабильность высоковольтного импульса и способность к непрерывной эксплуатации. При проектировании узла розжига необходимо учитывать параметры питания (230 В, 60 ВА), специфику монтажа по габаритам и требования к изоляции кадровых элементов. Для проектов с повышенными помехами и нестабильной сетью рекомендуется предусмотреть элементы фильтрации и цепи защиты от перенапряжения, а также проверку сопротивления изоляции и формы импульса в приёмном зазоре перед вводом в эксплуатацию.
